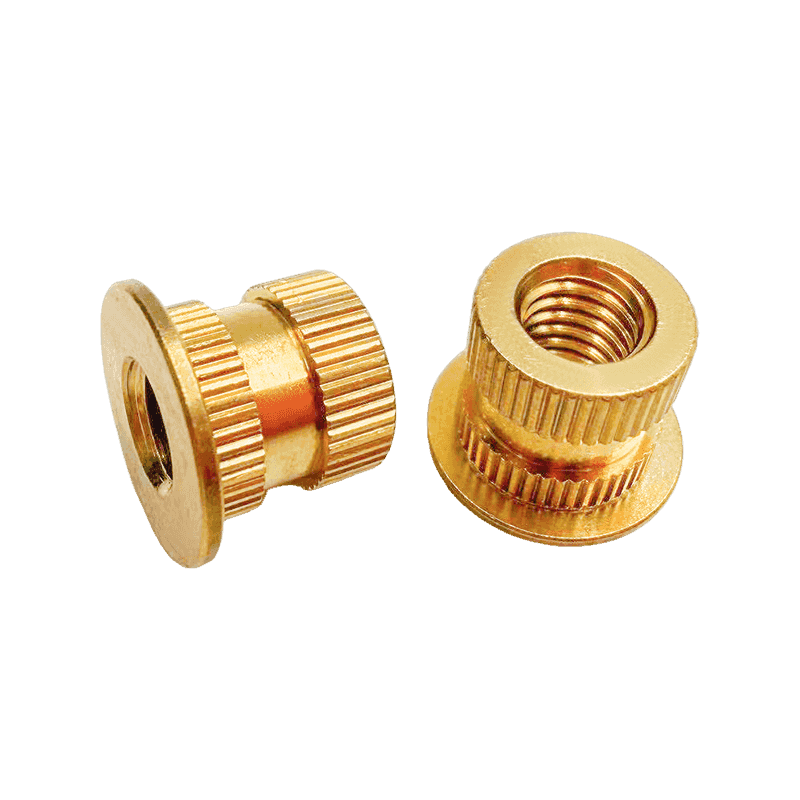

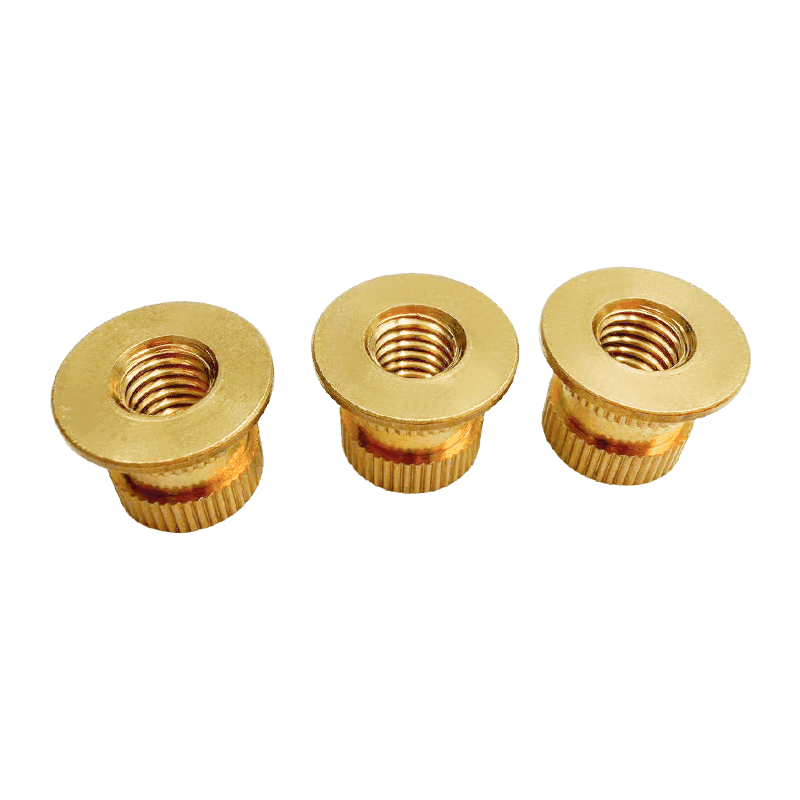

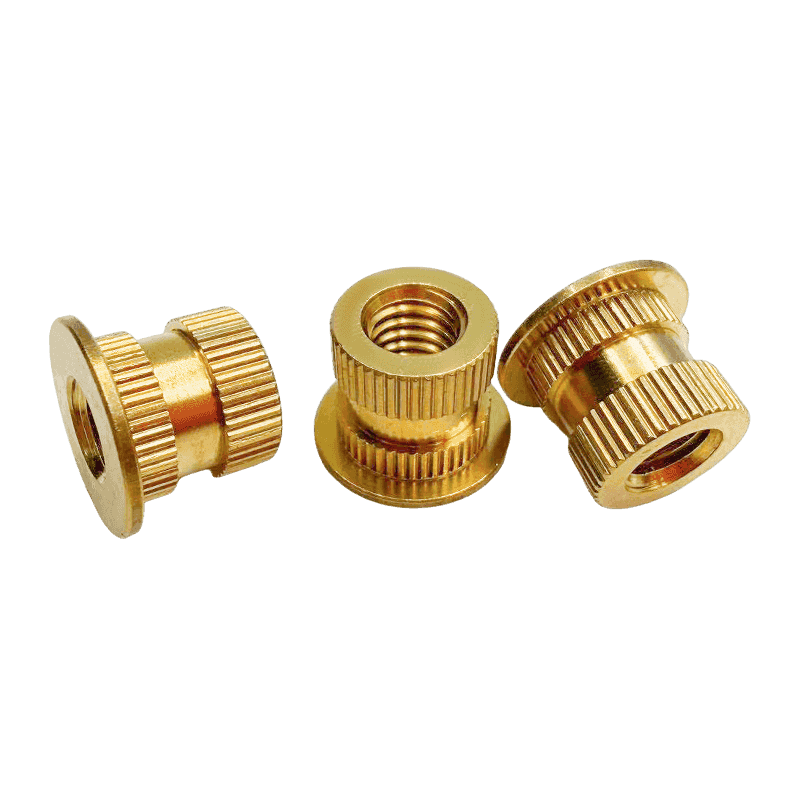

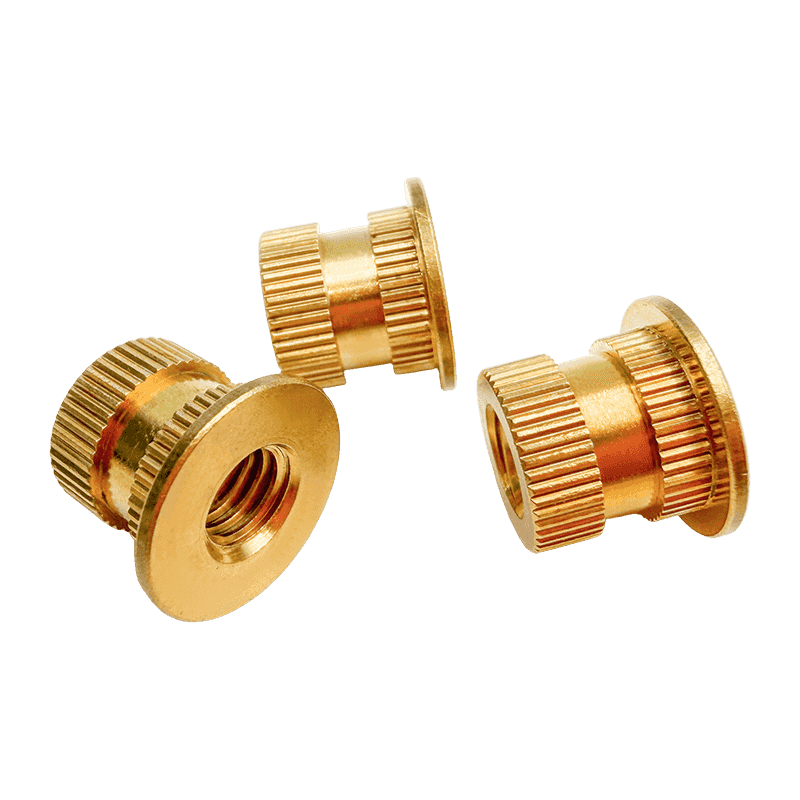

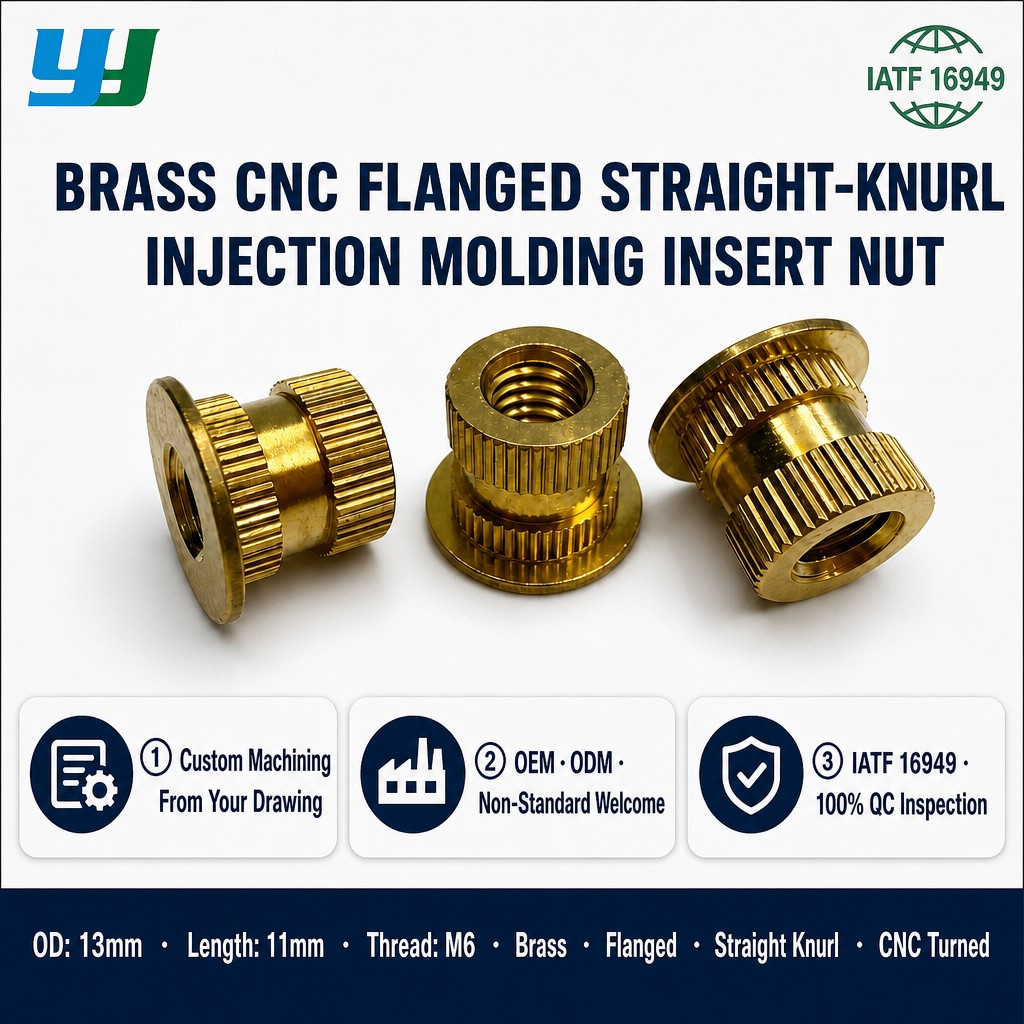

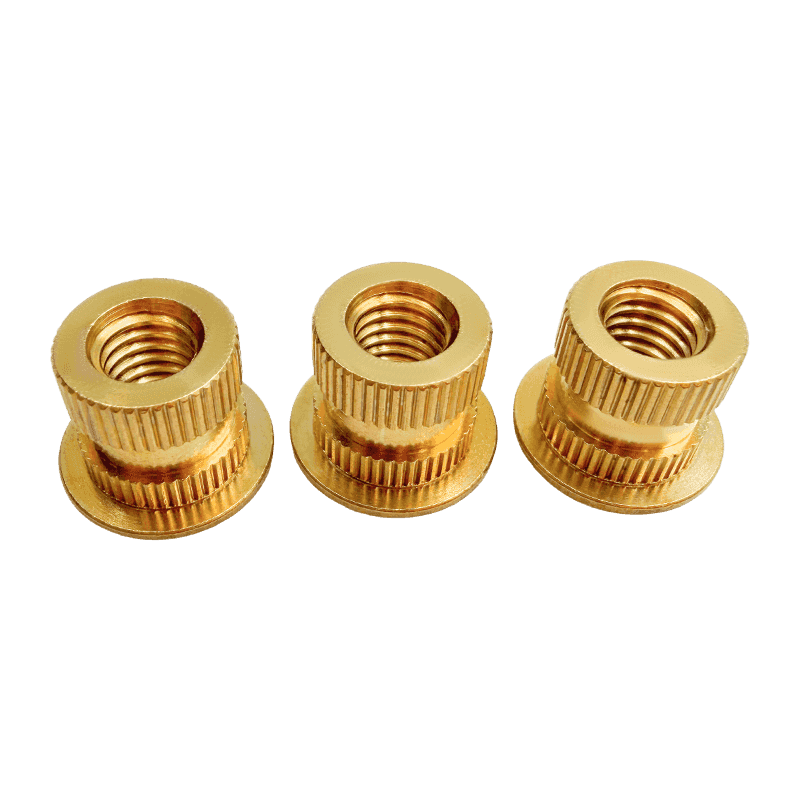

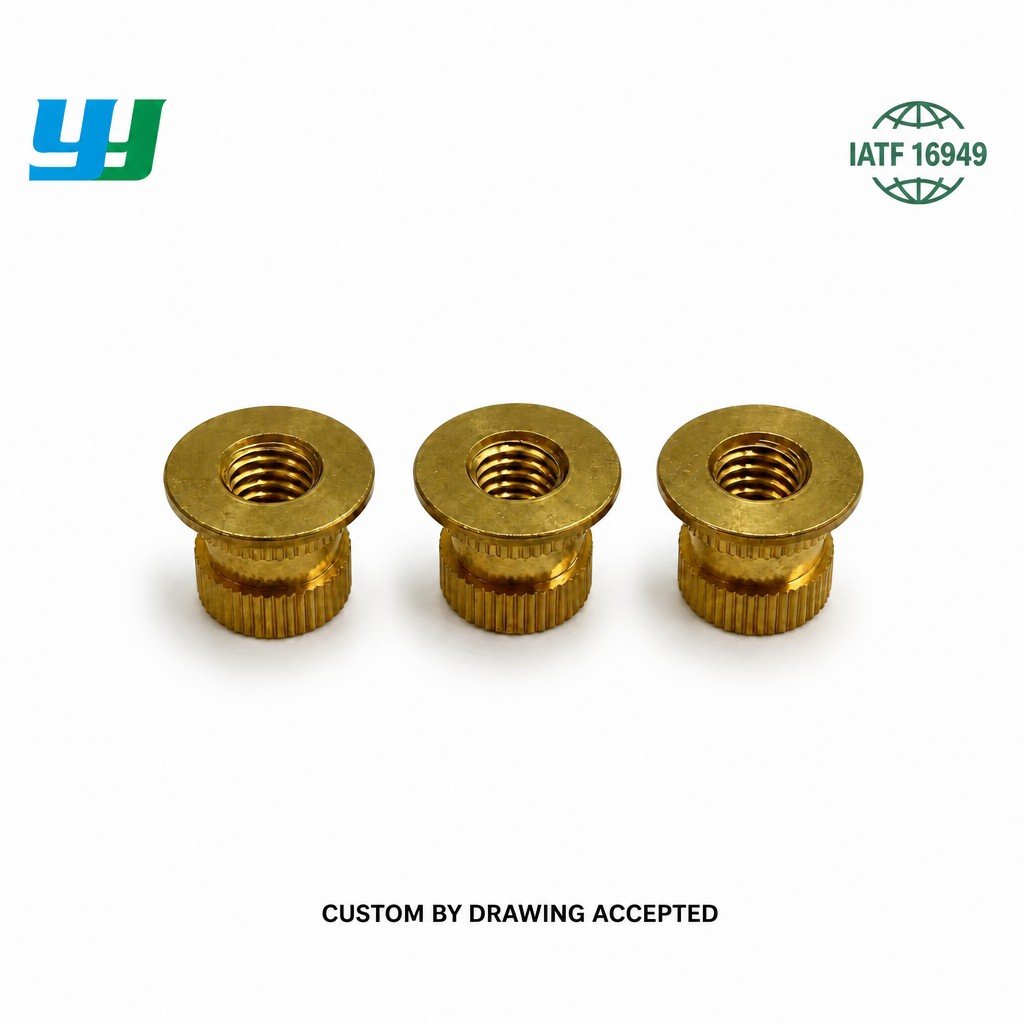

Eingebettete Messingmutter mit Flansch, zweiteiliger, gerade geknurrter Injektionseinsatz

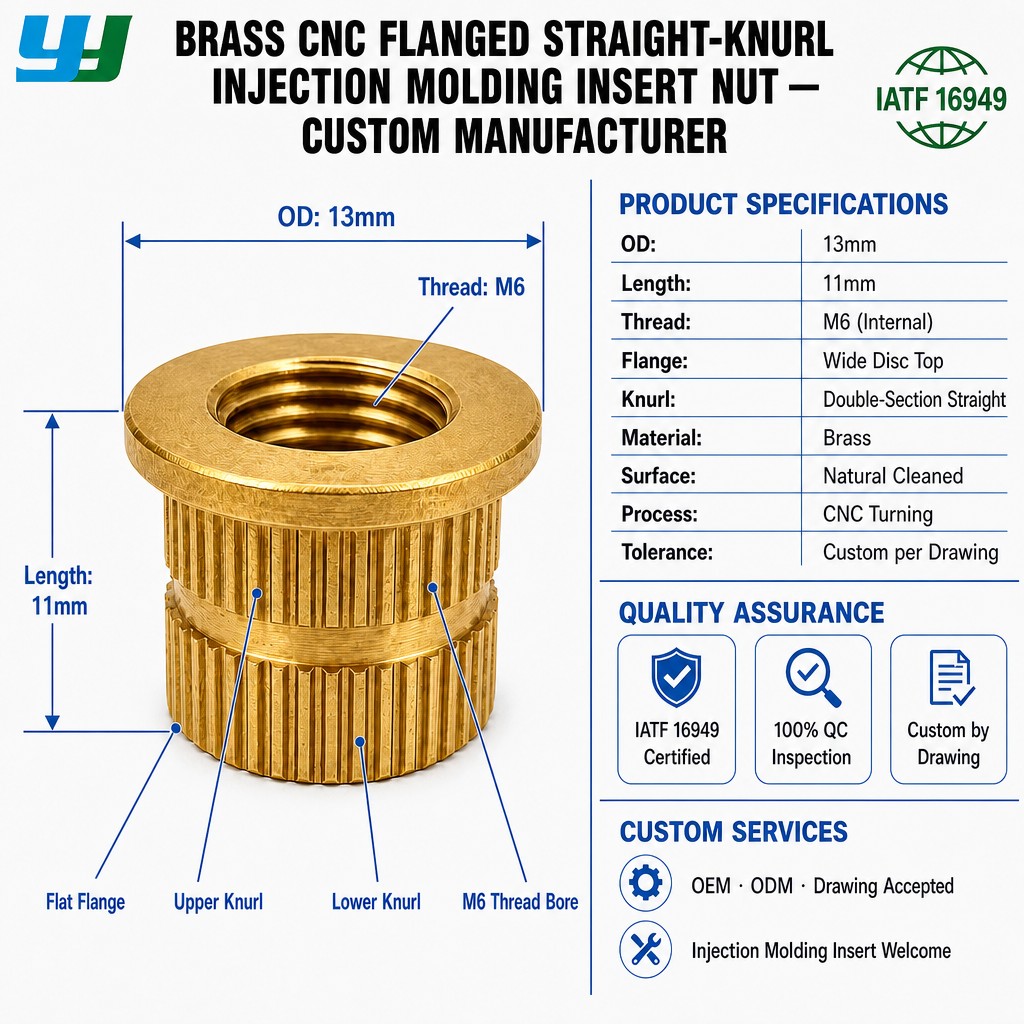

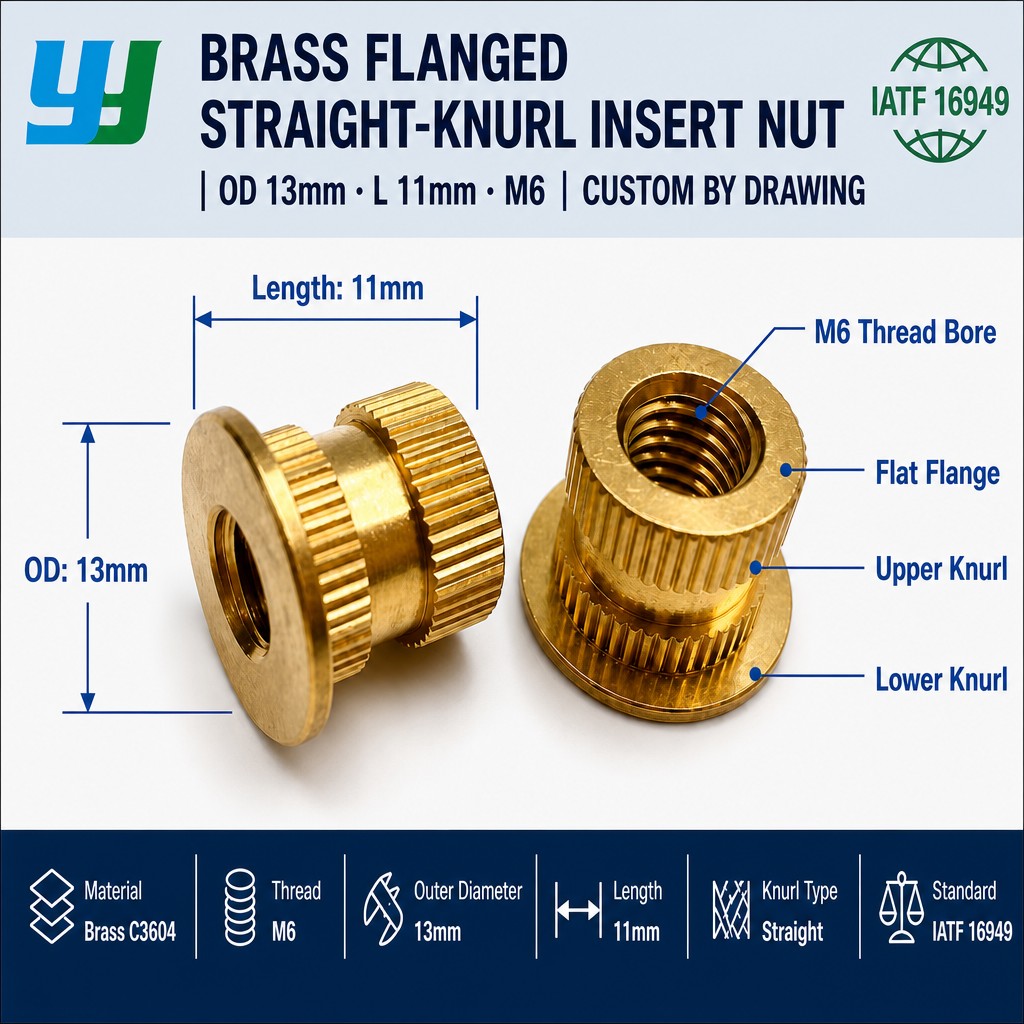

Produktspezifikationen

Material	Kupfer
Oberflächenbehandlung	Reinigung
Außendurchmesser	13 mm
Gesamtlänge	11 mm
Faden	M6
Prozess	CNC-Drehen
Rändeltyp	Zwei Abschnitte gerader Rändelung am Körper, mit einem Flanschkragen
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

• Flanschkragen: Der Flansch bietet eine Auflagefläche gegen den Kunststoff und begrenzt die Einführtiefe beim Einpressen oder Heißabstecken.
• Doppelt geschnittene gerade Rändelung: Zwei Rändelbänder vergrößern die Kontaktfläche mit dem Kunststoff und widerstehen Drehbewegungen unter Drehmoment.
• Verdrehsicherungsgeometrie: Die gerändelten Abschnitte sorgen nach dem Einpressen oder Formen für eine mechanische Verriegelung mit dem Kunststoff.
• Kupferkonstruktion: Kupfer bietet Wärmeleitfähigkeit und Korrosionsbeständigkeit in typischen Innenräumen und ist mit gängigen Form- und Pressverfahren kompatibel.
• Gereinigte Oberfläche: Die Reinigungsbehandlung entfernt Bearbeitungsrückstände und bereitet die Oberfläche auf ein gleichmäßiges Einführverhalten vor.
• M6-Innengewinde: Passt zu Befestigungselementen, die in mittleren und größeren Gehäusen und strukturellen Kunststoffteilen verwendet werden.
• Anpassbarer Flansch: Flanschdurchmesser und -dicke können an bestimmte Nabendesigns angepasst werden.

Produktmerkmale

• Flanschkragen oben, mit zwei Abschnitten gerader Rändelung entlang des Körpers.
• Flanschprofil zum Anlegen an der Kunststoffoberfläche und zur Begrenzung der Einstecktiefe.
• Bearbeiteter Kupferkörper mit gleichbleibender Maßtoleranz.
• Internes metrisches M6-Gewinde, hergestellt in Standardteilung.
• Außendurchmesser von 13 mm und Gesamtlänge von 11 mm.
• Reinigungsoberflächenbehandlung zur Entfernung von Schneidflüssigkeit und feinen Partikeln.
• Geeignet für Pressmontage, Einlegeformen, Heißabstecken und Ultraschalleinführen.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Flanschgeometrie hergestellt werden.

Anwendungen

• Kunststoffkomponenten für Haushaltsgeräte
• Fahrzeuginnenraum und strukturelle Kunststoffkomponenten
• Industrielle Bedienfelder und Instrumentengehäuse
• Gehäuse für Elektrowerkzeuge und Geräte
• Telekommunikationsgeräte
• Möbel und Beschläge Kunststoffbaugruppen
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die wiederholt befestigt und demontiert werden müssen

FAQ und Lösungen

F1: Welche Funktion hat der Flanschkragen?
A: Der Flansch dient als Auflagefläche für den Kunststoff und begrenzt, wie weit der Einsatz in das Loch gedrückt oder durch Hitze fixiert werden kann. Außerdem verteilt es beim Anziehen die Last an der Kontaktfläche.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Presspassung, Einlegeformen, Heißabstecken oder Ultraschalleinstecken erfolgen. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Was ist der Zweck der beiden Rändelabschnitte?
A: Zwei separate Rändelbänder sorgen für mehrere Eingriffszonen innerhalb des Kunststoffs. Dadurch können Drehmoment und Auszugsfestigkeit im Vergleich zu einem einzelnen Rändelabschnitt verbessert werden.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Flanschdurchmesser und -dicke, Rändelart, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Flanschabmessungen und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Messingmuttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen, Rändelart, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
