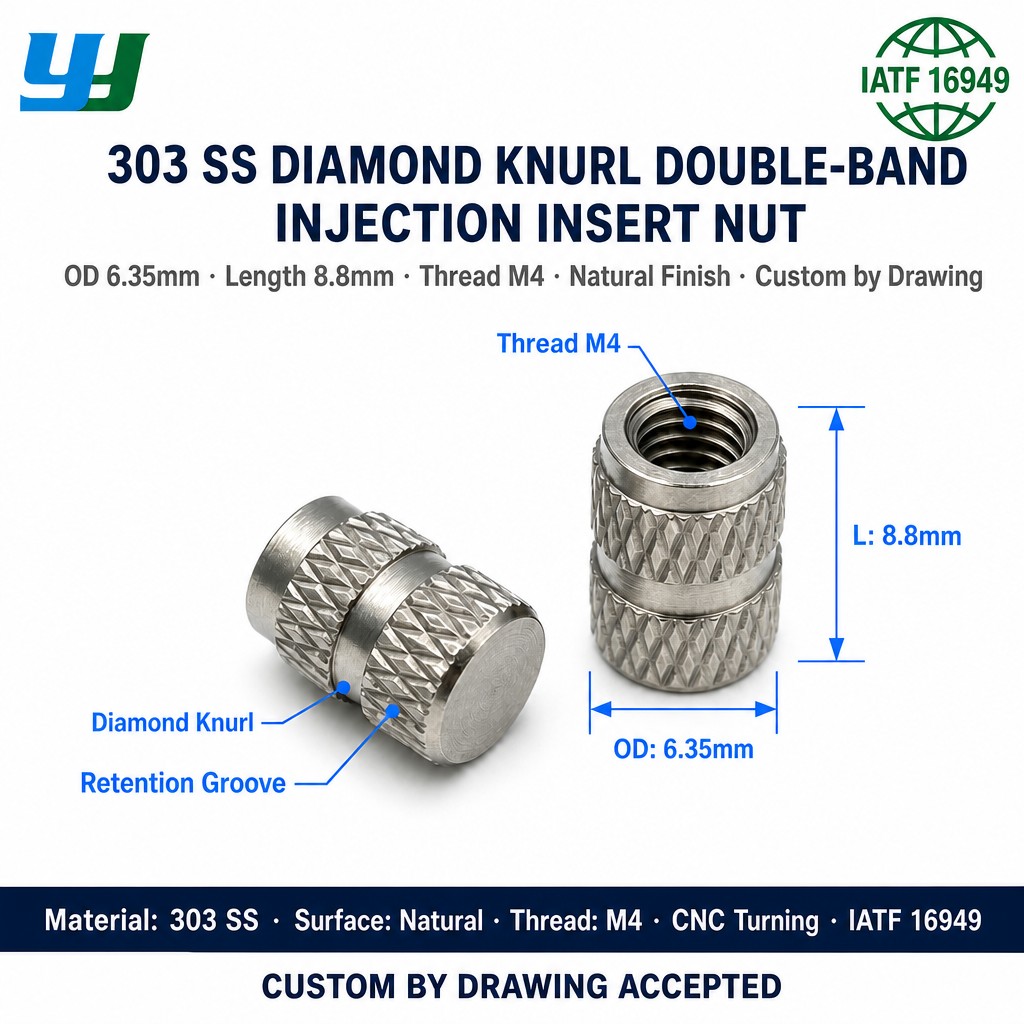

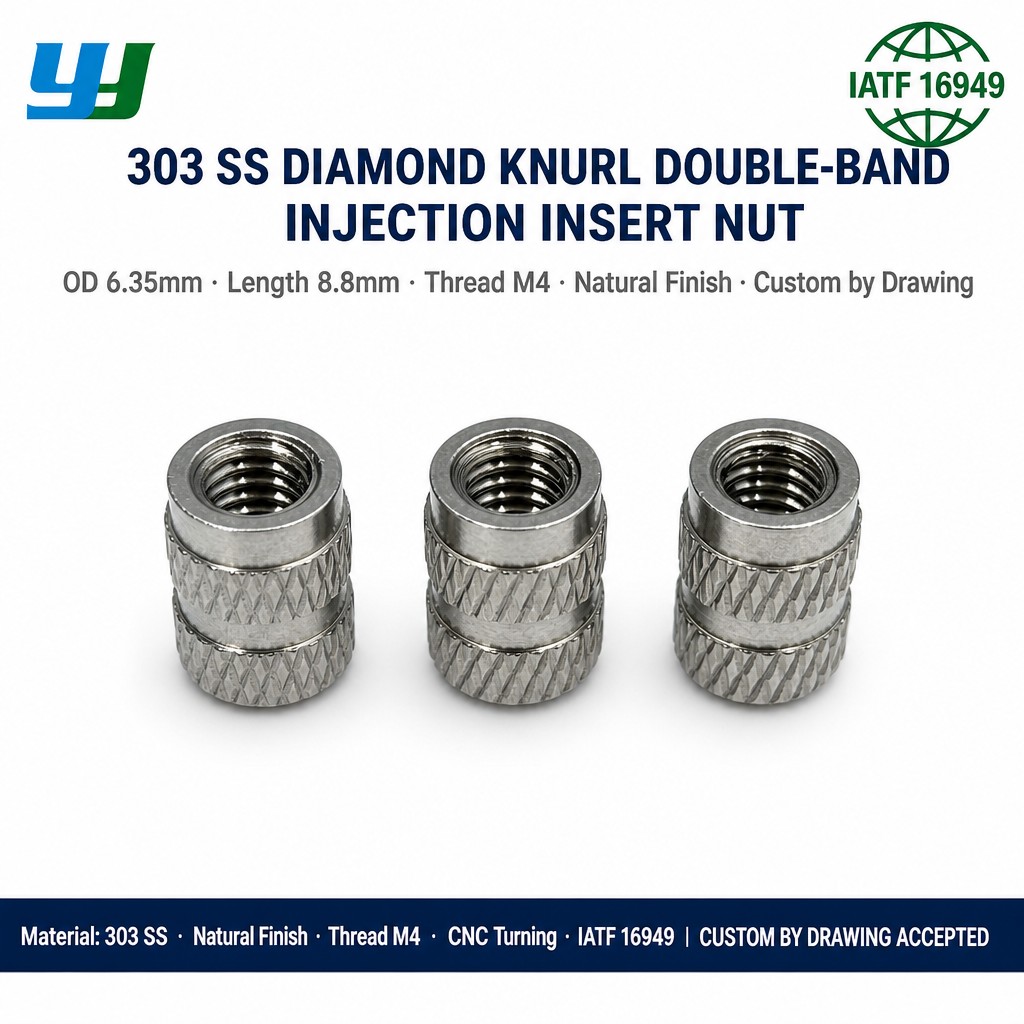

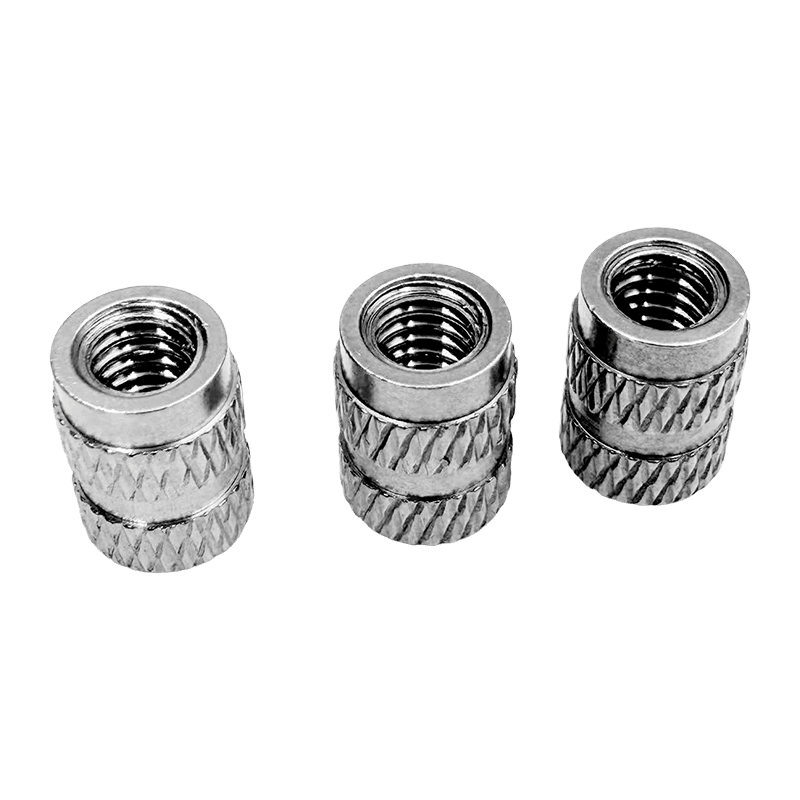

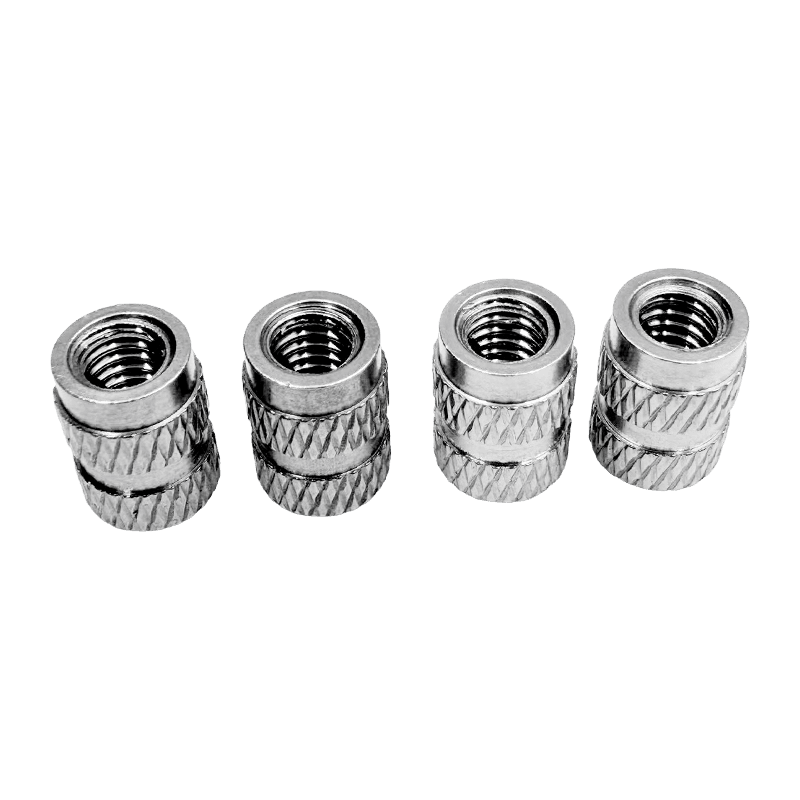

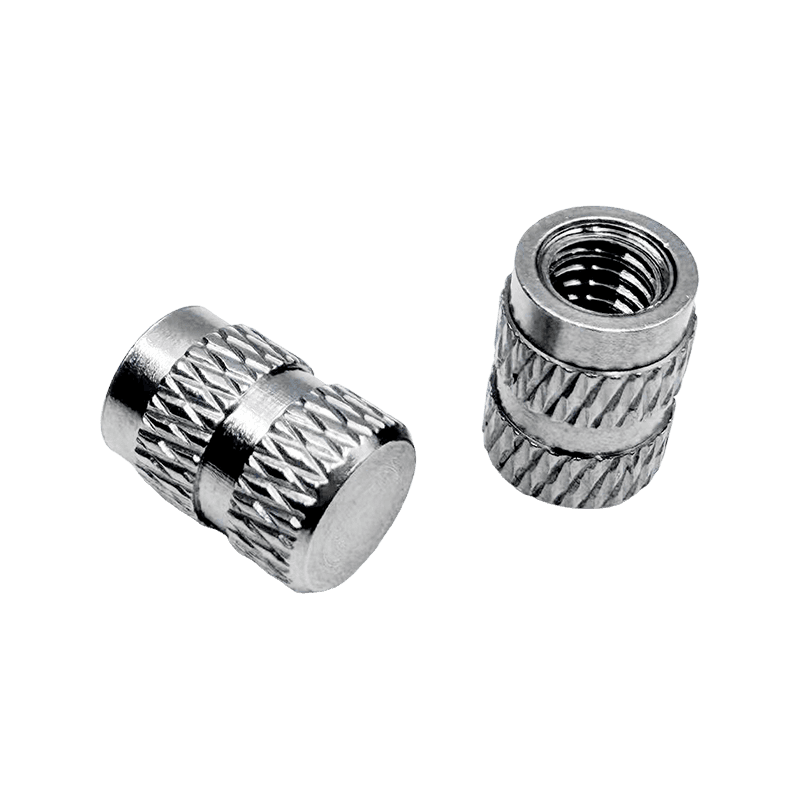

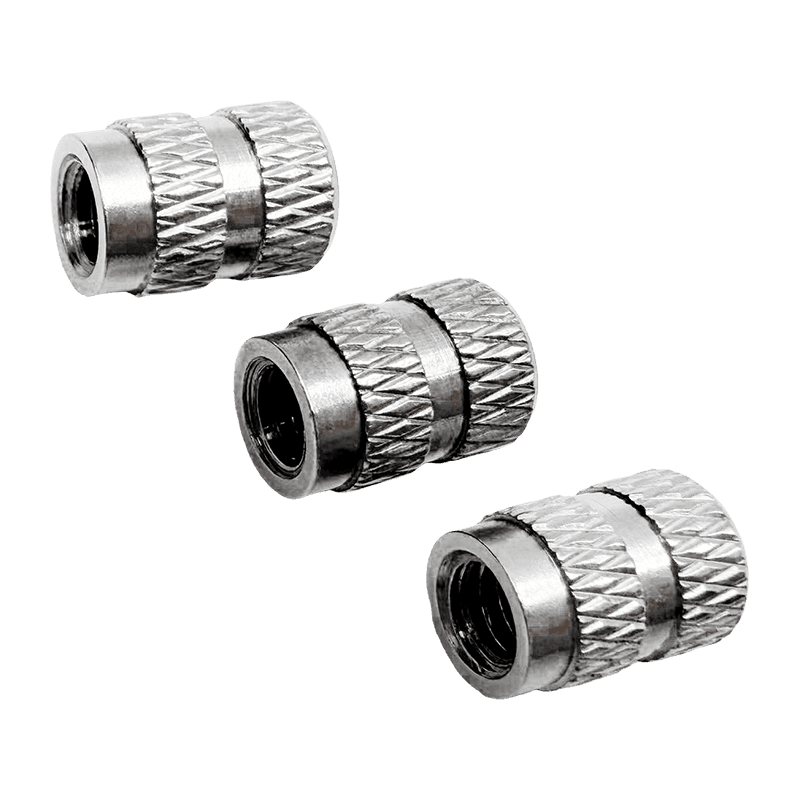

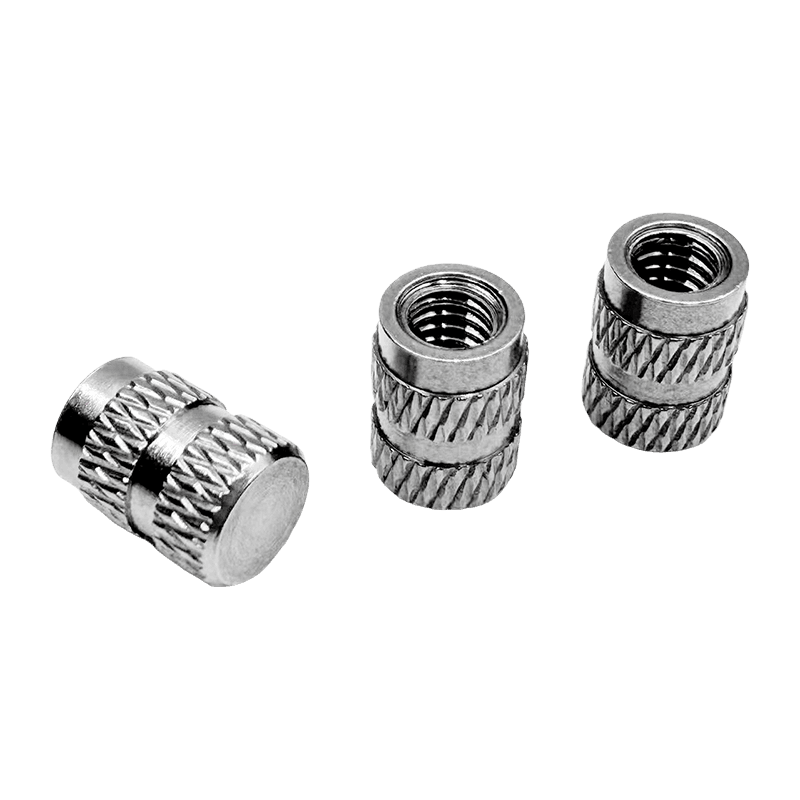

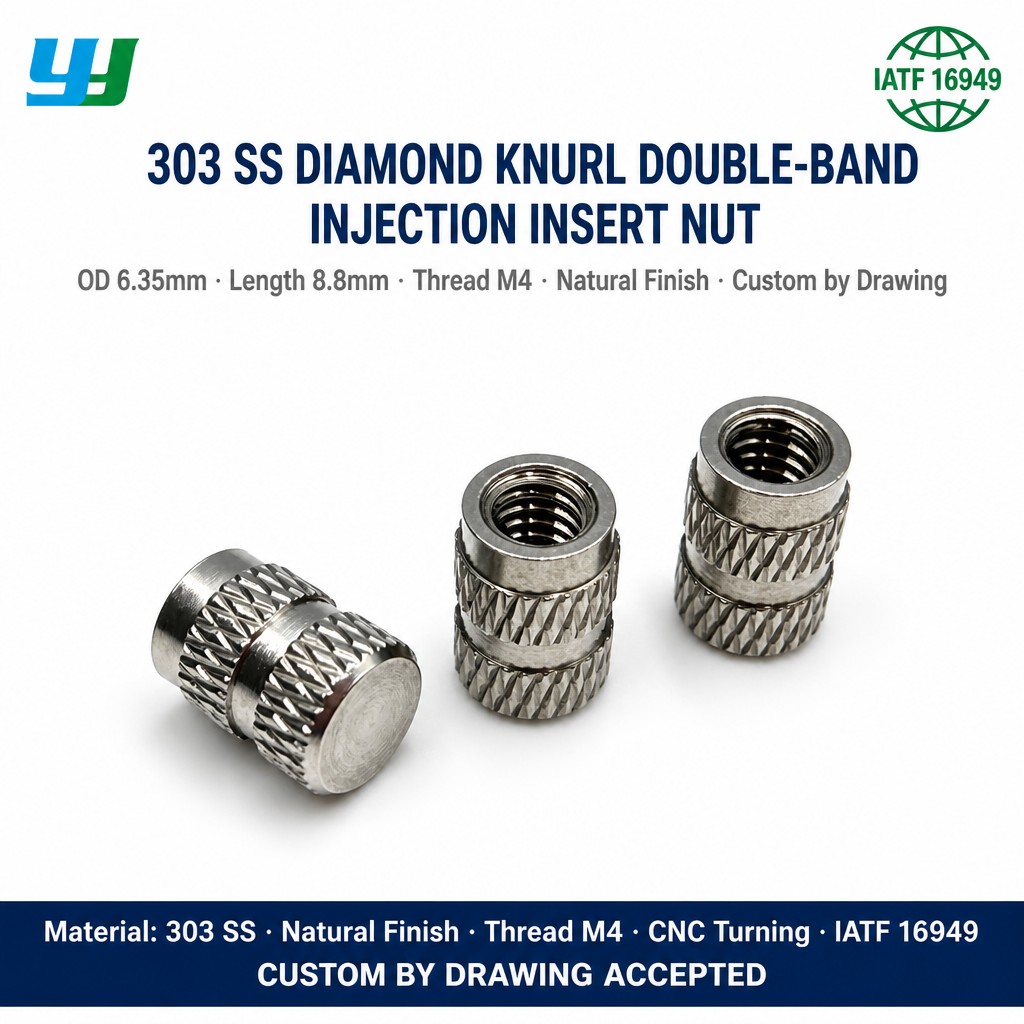

Gewindeeinsatzmutter mit Rändelung an beiden Enden, spritzgegossen

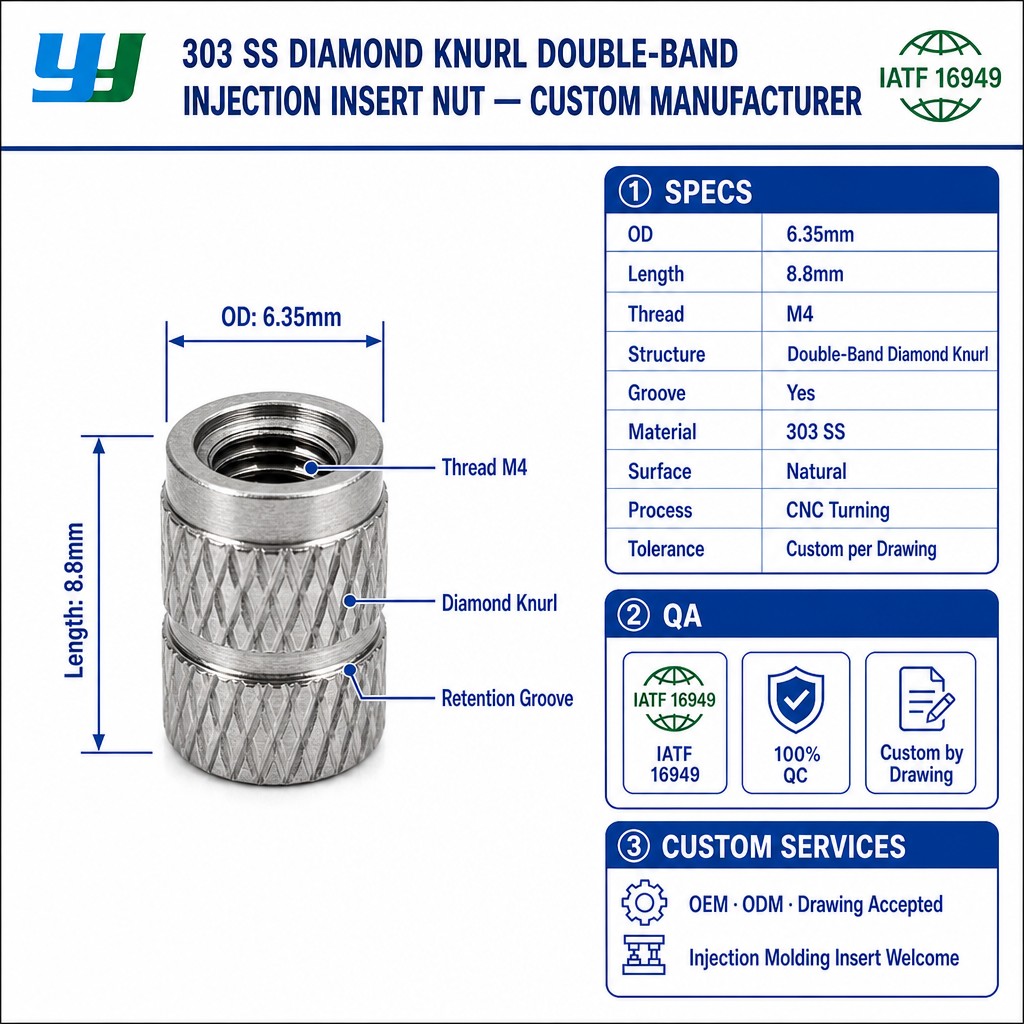

Produktspezifikationen

Teilenummer	YY00043
Material	Edelstahl 303
Oberflächenbehandlung	Natürliches Finish
Außendurchmesser	6,35 mm
Gesamtlänge	8,8 mm
Faden	M4
Prozess	Präzisionsbearbeitung
Rändeltyp	Diagonale Rändelung an beiden Enden
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

• Doppelseitige Diamanträndelung: Zwei kreuzschraffierte Rändelbänder greifen in mehreren Richtungen in den Kunststoff ein und sorgen für zwei separate Kontaktzonen innerhalb des Thermoplasts.
• Anti-Pull-Out-Geometrie: Die gerändelten Abschnitte erzeugen nach dem Formen oder Heißabstecken eine mechanische Verriegelung mit dem Kunststoff.
• Konstruktion aus Edelstahl 303: Edelstahl 303 bietet Korrosionsbeständigkeit und Bearbeitbarkeit, was zu präzisionsgedrehten Teilen mit gleichbleibender Maßtoleranz passt.
• Natürliche Oberfläche: Die unbehandelte Oberfläche eignet sich für Anwendungen, bei denen keine zusätzliche Beschichtung erforderlich ist, und für Baugruppen, bei denen die Eigenschaften des Grundmaterials direkt genutzt werden.
• M4-Innengewinde: Passt zu Befestigungselementen, die in mittelgroßen Gehäusen und Präzisionsteilen aus Kunststoff verwendet werden.
• Bearbeiteter Körper: Der Bearbeitungsprozess gewährleistet eine gleichbleibende Toleranz hinsichtlich Außendurchmesser, Länge und Gewinde.
• Außendurchmesser auf Zollbasis: Der Außendurchmesser von 6,35 mm entspricht 1/4 Zoll, was für Gehäuse geeignet ist, die auf Zollabmessungen ausgelegt sind.

Produktmerkmale

• Diagonale Rändelung mit Rauten an beiden Enden.
• Zwei Rändelbänder für den Eingriff im Kunststoff.
• Bearbeiteter Körper aus Edelstahl 303 mit gleichbleibender Maßtoleranz.
• Internes metrisches M4-Gewinde, hergestellt in Standardteilung.
• Außendurchmesser von 6,35 mm und Gesamtlänge von 8,8 mm.
• Natürliches Finish ohne zusätzliche Oberflächenbehandlung.
• Geeignet für Einlegeformen, Heißabstecken, Ultraschalleinführen und Pressfit.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Rändelmuster hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Kunststoffgehäuse für medizinische Geräte
• Telekommunikationsgeräte
• Gehäuse für Lebensmittel- und Getränkeausrüstung
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die Korrosionsbeständigkeit erfordern

FAQ und Lösungen

F1: Was ist der Zweck der doppelseitigen Diamanträndelung?
A: Zwei kreuzschraffierte Rändelbänder sorgen für separate Eingriffszonen innerhalb des Kunststoffs. Das Rautenmuster greift in mehrere Richtungen in das Material ein und unterstützt den Widerstand gegen Dreh- und Axialbewegungen.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Ultraschalleinstecken oder Presspassung erfolgen. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Warum wird für diesen Einsatz Edelstahl 303 verwendet?
A: Edelstahl 303 bietet Korrosionsbeständigkeit und gute Bearbeitbarkeit. Es eignet sich für präzise gedrehte Teile, bei denen in der Betriebsumgebung Maßkonsistenz und Rostbeständigkeit erforderlich sind.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Rändelart, Materialqualität, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.
• Für Anwendungen mit spezifischen Korrosionsanforderungen bestätigen Sie mit uns die Materialqualität und die Betriebsbedingungen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Muttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Rändelart, Materialqualität, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
