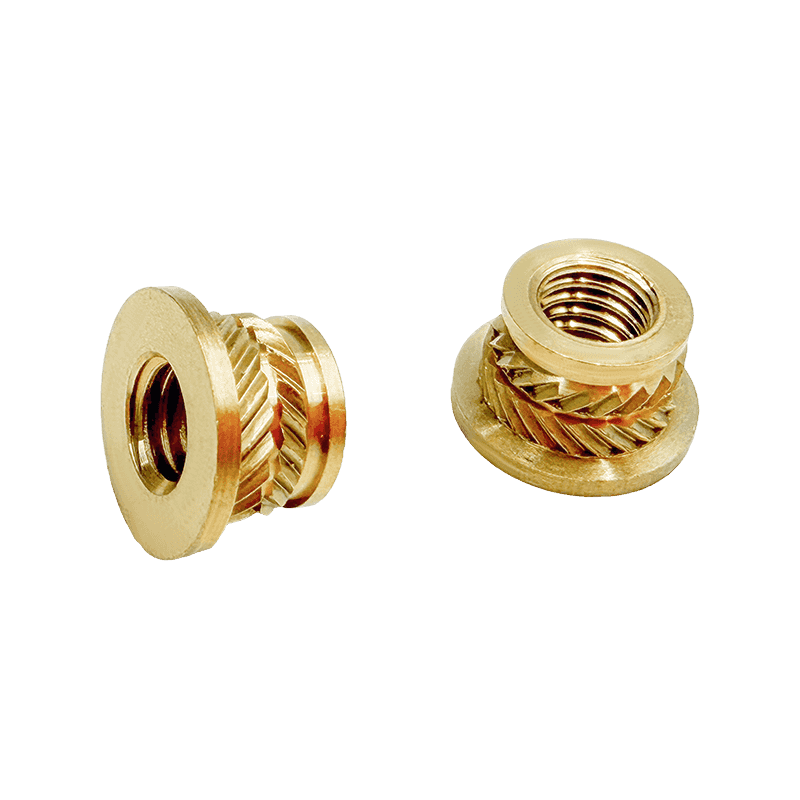

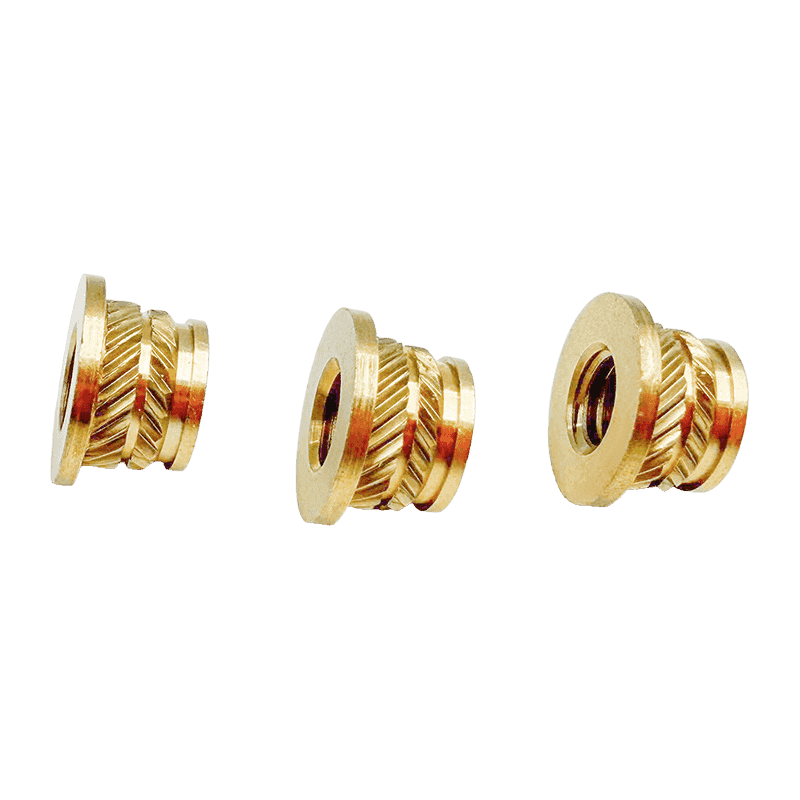

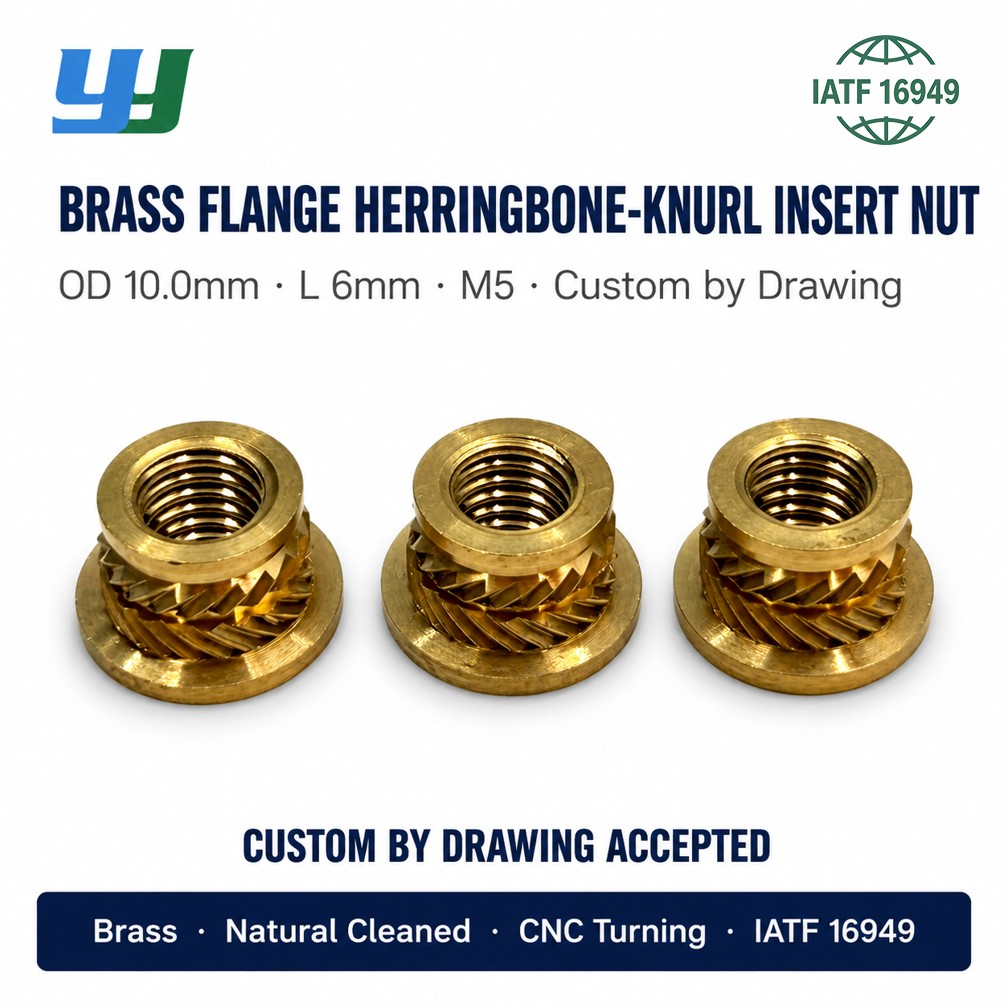

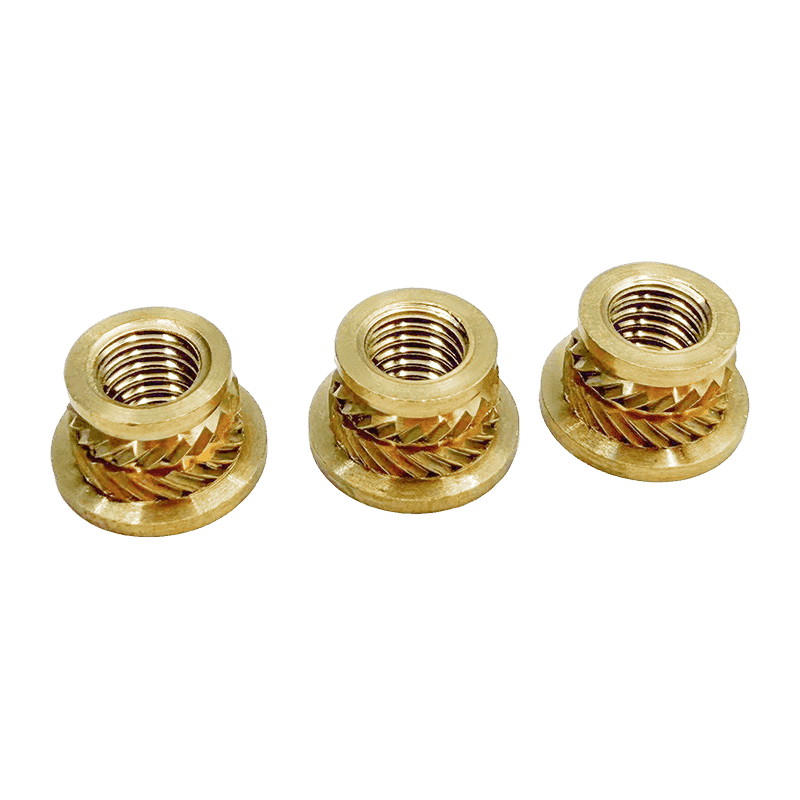

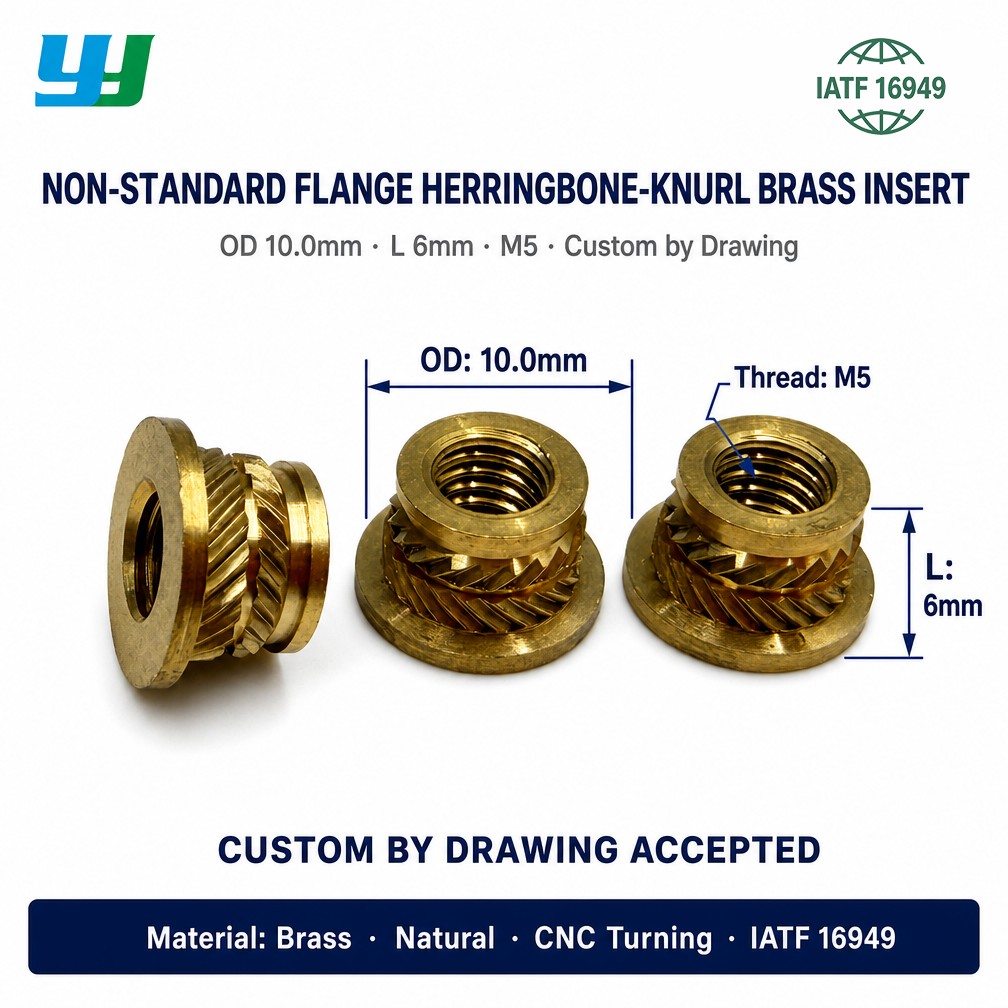

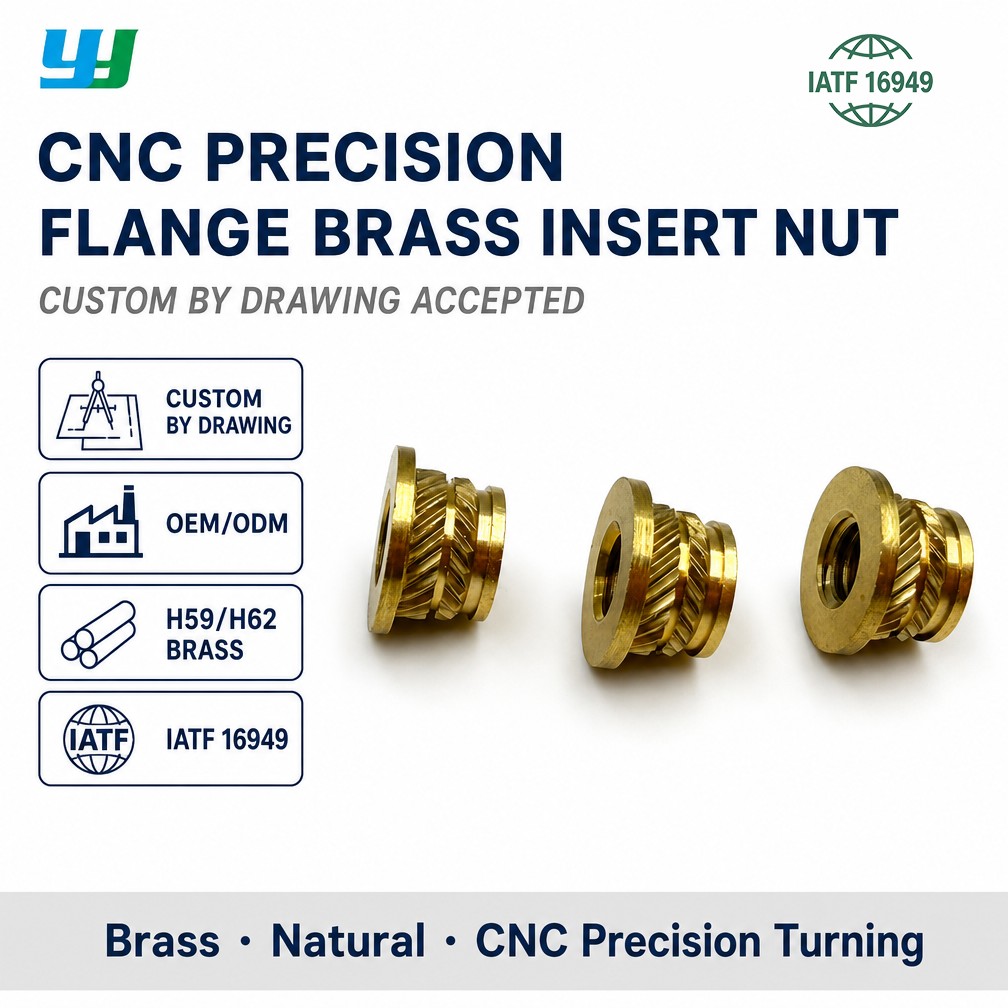

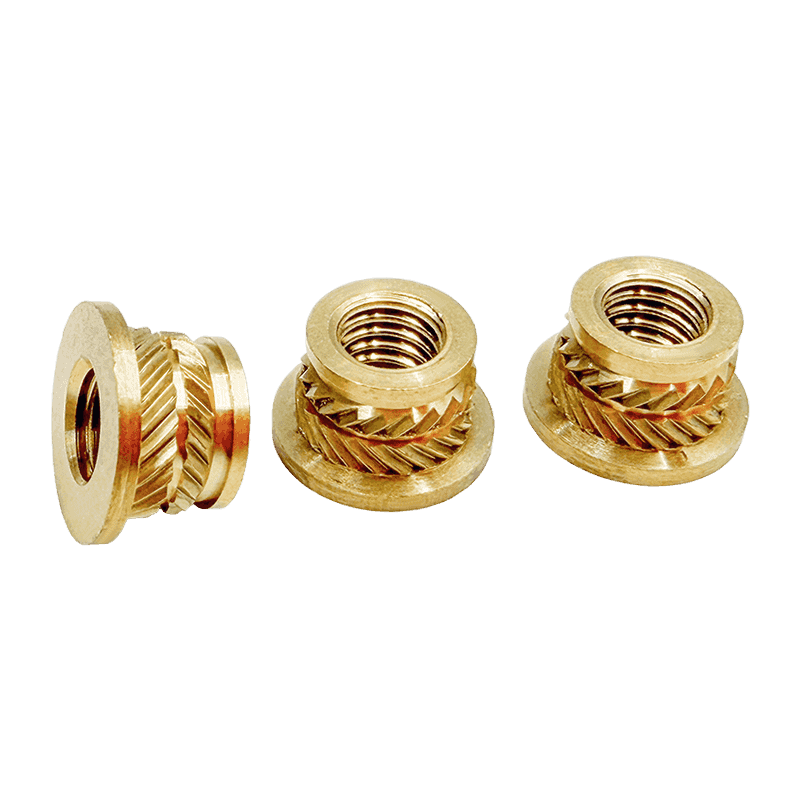

Eingebettete Messingmutter mit diagonaler Rändelung

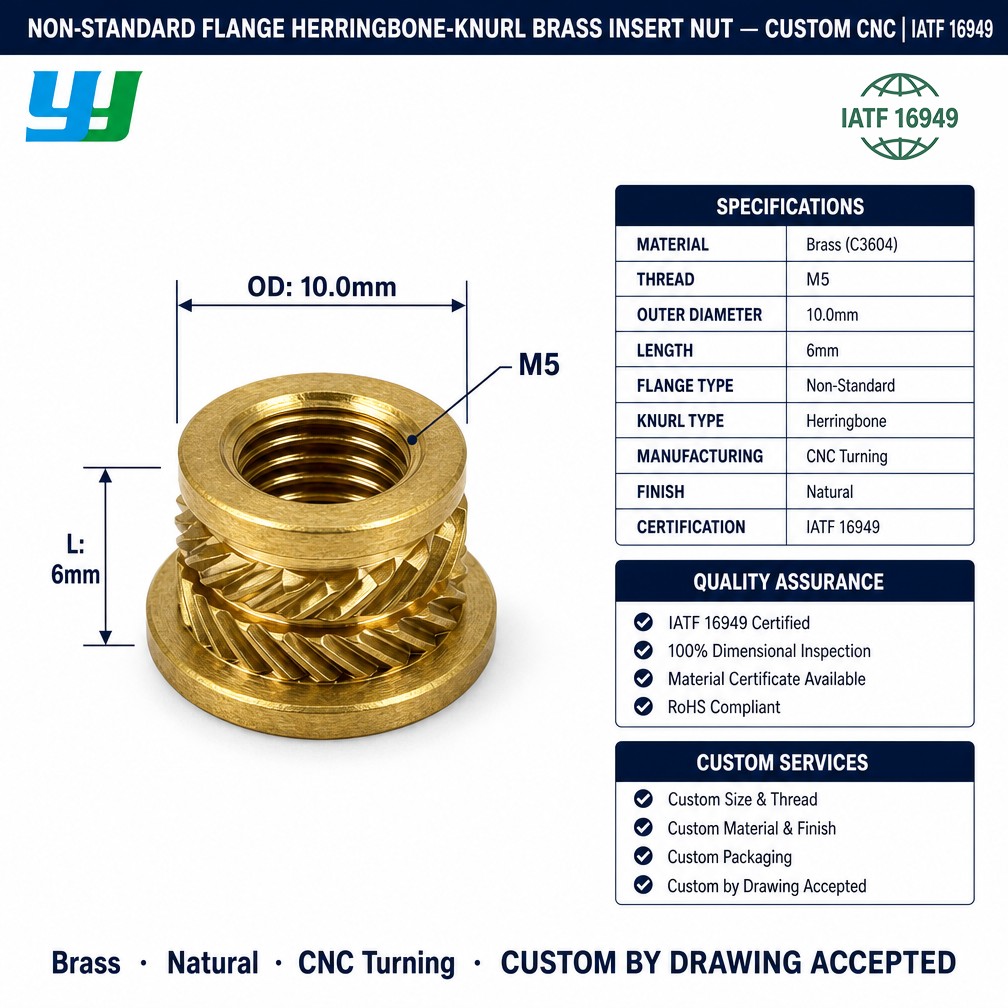

Produktspezifikationen

Material	Messing
Oberflächenbehandlung	Reinigung
Außendurchmesser	10,0 mm
Gesamtlänge	6 mm
Faden	M5
Prozess	CNC-Drehen
Rändeltyp	Diagonale Rändelung am Körper, mit einem Oberflächenflansch an der Oberseite
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

• Oberflächenflansch: Der Flansch dient als Auflagefläche gegen den Kunststoff, verteilt die Belastung an der Kontaktfläche und begrenzt die Einstecktiefe während der Montage.
• Diagonale Rändelung: Das abgewinkelte Rändelmuster greift sowohl in Rotations- als auch in Axialrichtung in den Thermoplast ein und unterstützt so Drehmoment und Auszugswiderstand.
• Anti-Auszieh-Geometrie: Der gerändelte Körper erzeugt nach dem Formen oder Heißabstecken eine mechanische Verriegelung mit dem Kunststoff.
• Messingkonstruktion: Messing bietet Wärmeleitfähigkeit und Korrosionsbeständigkeit in typischen Innenräumen und ist mit gängigen Form- und Wärmeabsteckprozessen kompatibel.
• Gereinigte Oberfläche: Die Reinigungsbehandlung entfernt Bearbeitungsrückstände und bereitet die Oberfläche auf ein gleichmäßiges Einführverhalten vor.
• M5-Innengewinde: Passt zu Befestigungselementen, die in mittelgroßen Gehäusen und strukturellen Kunststoffteilen verwendet werden.
• Anpassbarer Flansch: Flanschdurchmesser und -dicke können an bestimmte Nabendesigns angepasst werden.

Produktmerkmale

• Oberflächenflansch oben, mit diagonaler Rändelung entlang des Einsatzkörpers.
• Flanschprofil zum Anlegen an der Kunststoffoberfläche und zur Begrenzung der Einstecktiefe.
• Karosserie aus bearbeitetem Messing mit gleichbleibender Maßtoleranz.
• Internes metrisches M5-Gewinde, hergestellt in Standardteilung.
• Außendurchmesser von 10,0 mm und Gesamtlänge von 6 mm.
• Oberflächenreinigungsbehandlung zur Entfernung von Schneidflüssigkeit und feinen Partikeln.
• Geeignet für Einlegeformen, Heißabstecken, Ultraschalleinführen und Pressfit.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Flanschgeometrie hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für Haushaltsgeräte
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Gehäuse für Elektrowerkzeuge und Geräte
• Telekommunikationsgeräte
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die wiederholt befestigt und demontiert werden müssen

FAQ und Lösungen

F1: Welche Funktion hat der Oberflächenflansch?

A: Der Flansch dient als Auflagefläche für den Kunststoff und begrenzt, wie weit der Einsatz in das Loch gedrückt oder durch Hitze fixiert werden kann. Außerdem verteilt es beim Anziehen die Last an der Kontaktfläche.

F2: Wie wird dieser Einsatz installiert?

A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Ultraschalleinstecken oder Presspassung erfolgen. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Können Außendurchmesser, Länge oder Gewinde individuell angepasst werden?

A: Ja. Außendurchmesser, Gesamtlänge, Gewindegröße, Flanschabmessungen und Rändelmuster können nach Kundenzeichnungen oder Mustern hergestellt werden.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?

A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Flanschdurchmesser und -dicke, Rändelart, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Flanschabmessungen und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Messingmuttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen, Rändeltyp, Fase und Oberflächenbehandlung. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
