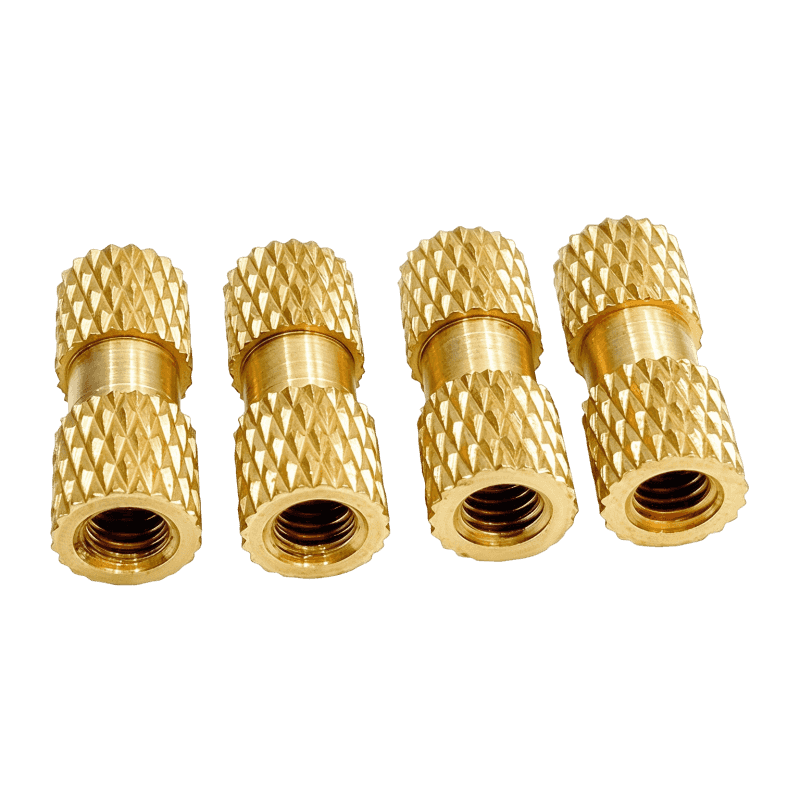

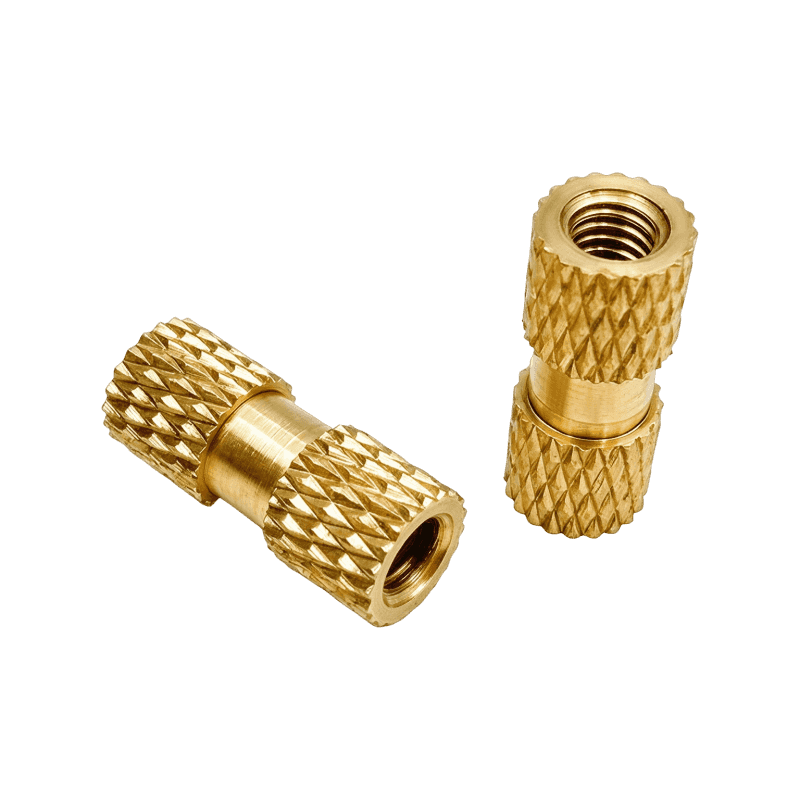

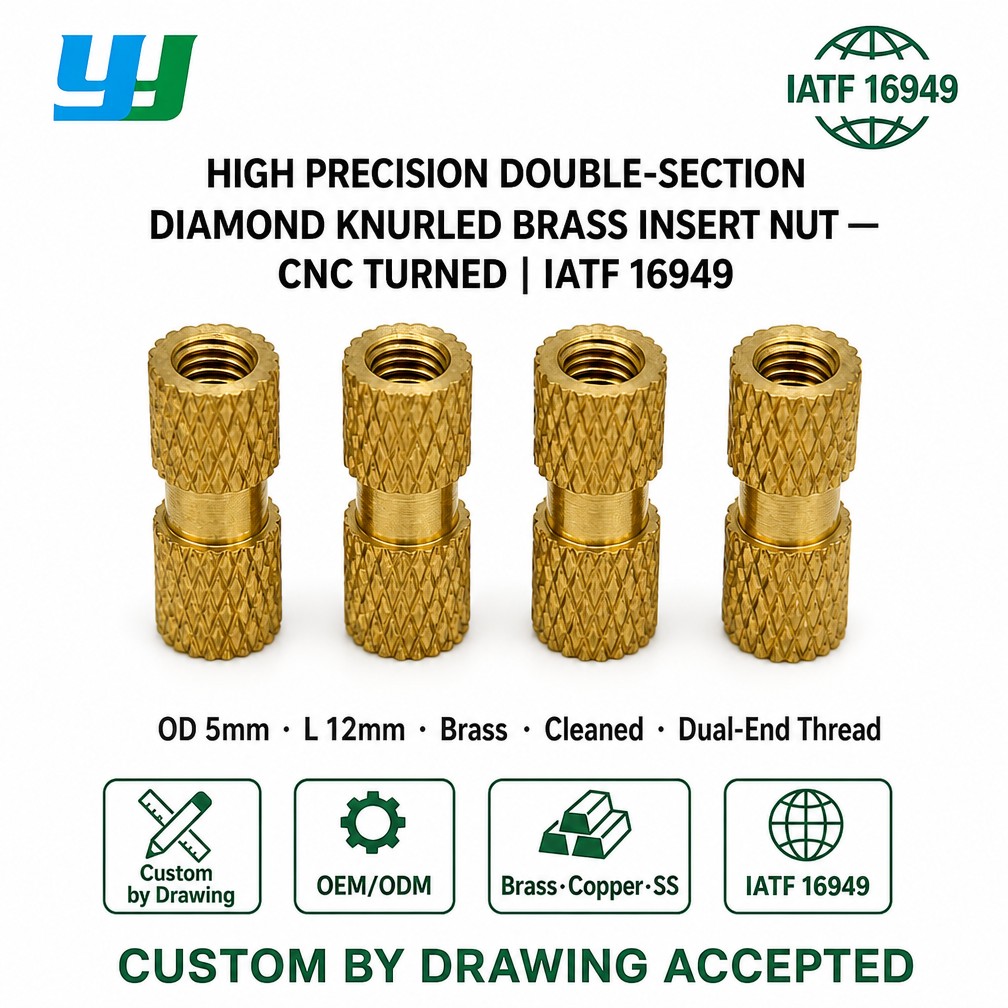

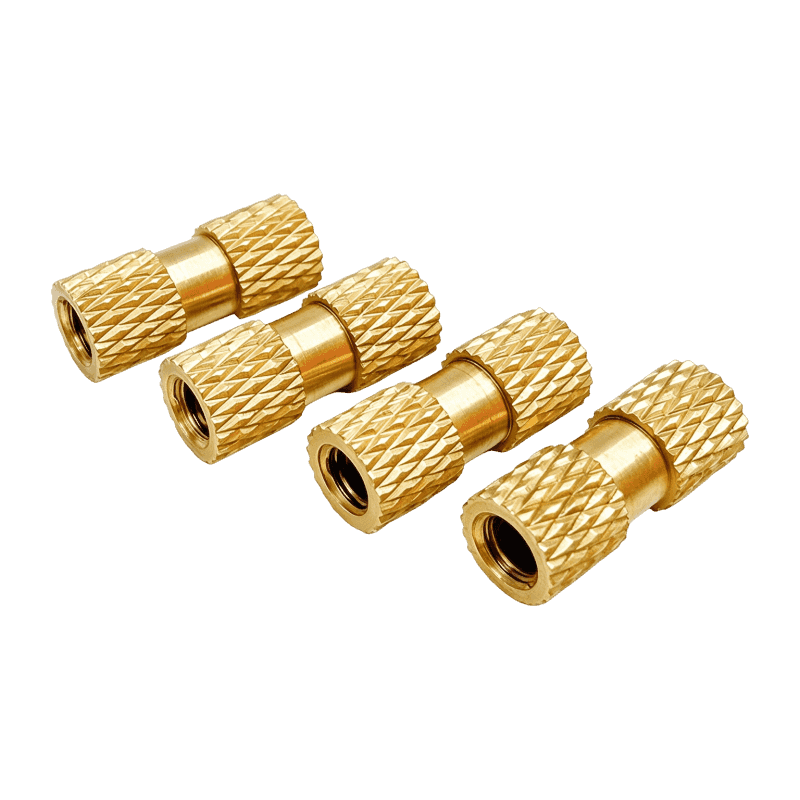

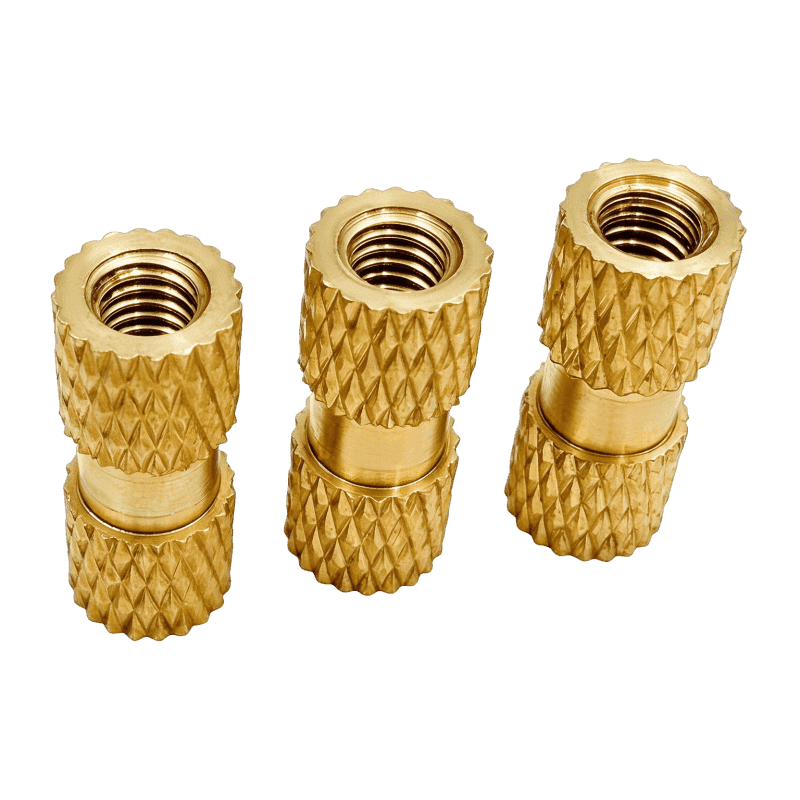

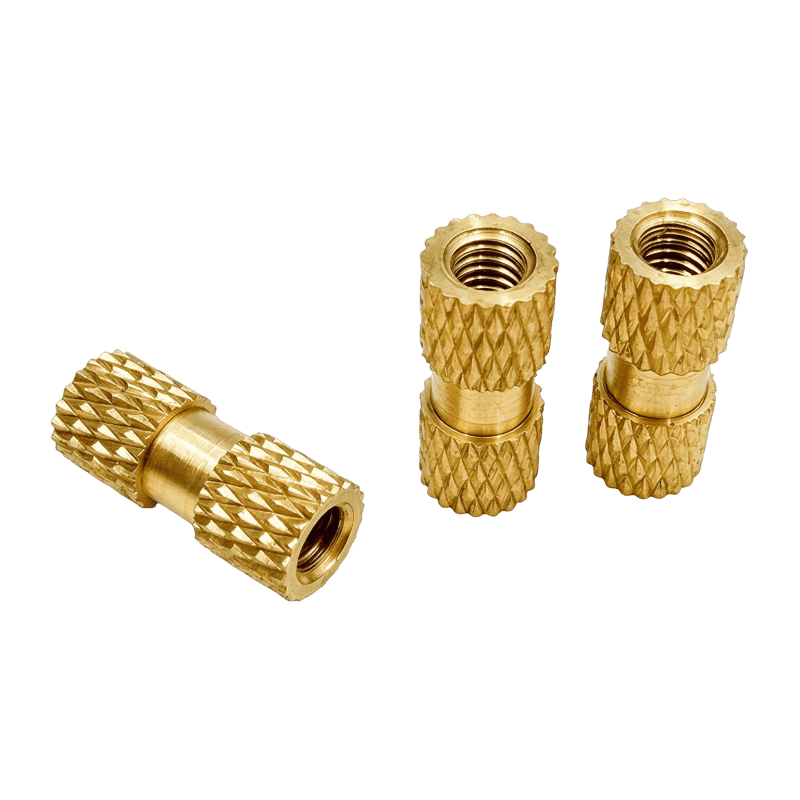

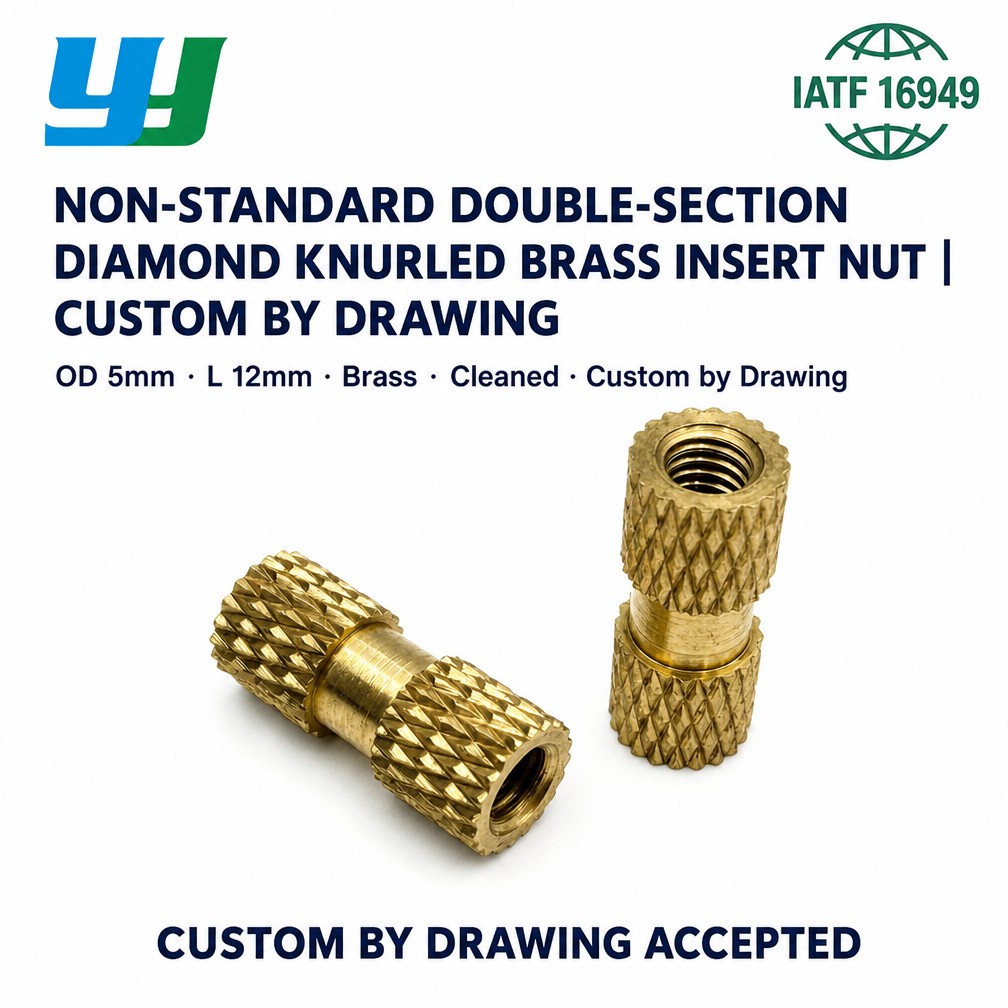

Hochpräzise, doppelseitige Einsatzmutter aus diamantgeriffeltem Messing

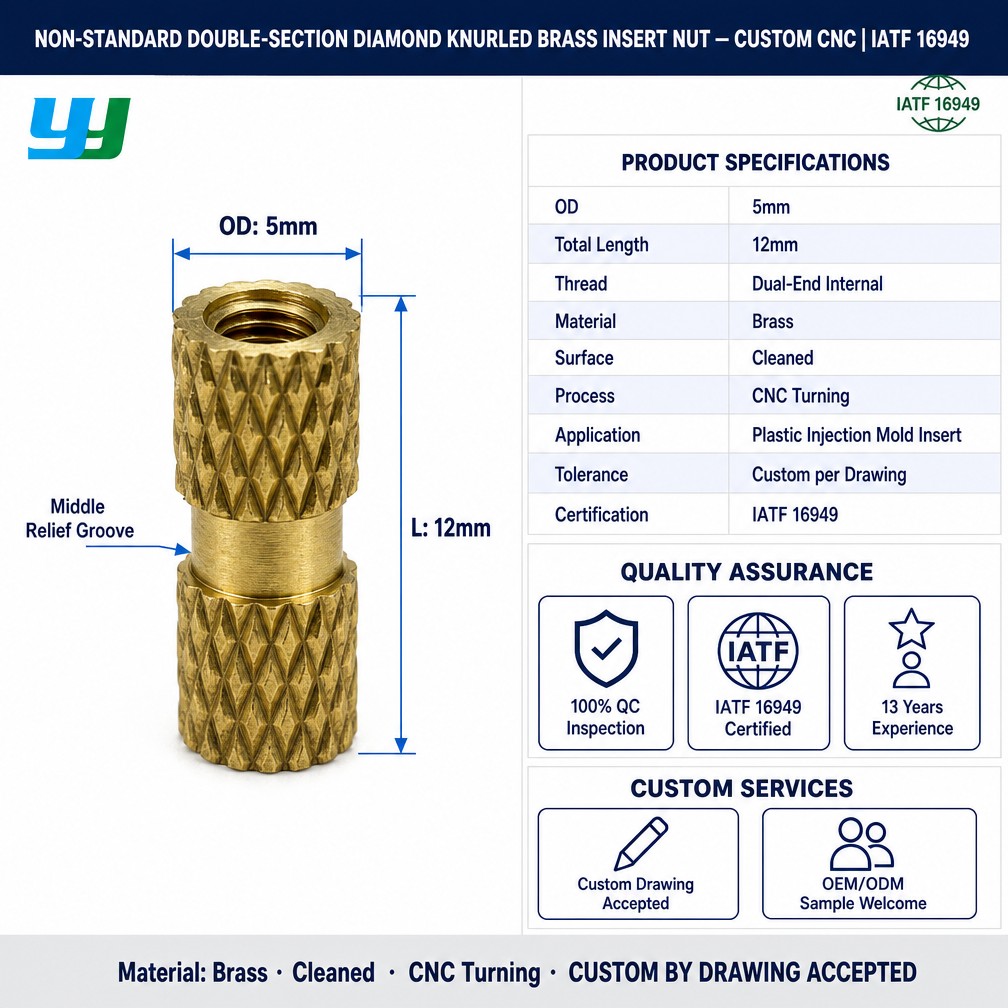

Produktspezifikationen

Material	Messing
Oberflächenbehandlung	Reinigung
Außendurchmesser	5 mm
Gesamtlänge	12 mm
Prozess	CNC-Drehen
Gewindetyp	Innengewinde an beiden Enden

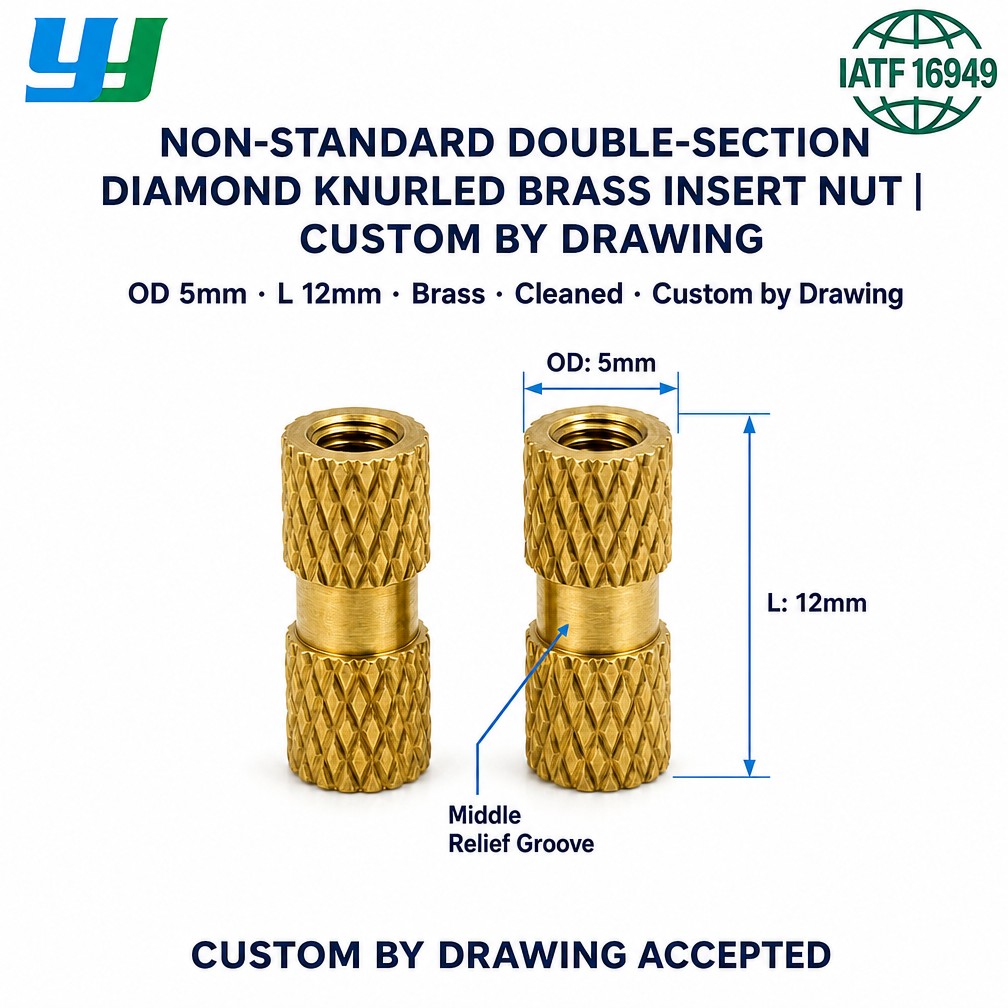

Rändeltyp	Zwei Abschnitte mit Diamanträndelung und einer zentralen Reliefrille
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Nutabmessungen und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

• Doppelt geschnittene Diamanträndelung: Zwei kreuzweise geschlitzte Rändelbänder greifen in mehreren Richtungen in den Kunststoff ein und sorgen für mehrere Kontaktzonen innerhalb des Thermoplasts.
• Zentrale Reliefnut: Die Nut trennt die beiden Rändelabschnitte und kann eine passende Funktion im geformten Loch aufnehmen, die die Positionierung während der Installation unterstützt.
• Doppelseitiges Innengewinde: Innengewinde an beiden Enden ermöglichen die Befestigung von beiden Seiten des Einsatzes und passen zu Durchgangsverbindungslayouts in Kunststoffbaugruppen.
• Anti-Pull-Out-Geometrie: Die gerändelten Abschnitte erzeugen nach dem Formen oder Heißabstecken eine mechanische Verriegelung mit dem Kunststoff.
• CNC-Drehen: Der Bearbeitungsprozess gewährleistet eine gleichbleibende Maßtoleranz hinsichtlich Außendurchmesser, Länge und beider Innengewinde.
• Messingkonstruktion: Messing bietet Wärmeleitfähigkeit und Korrosionsbeständigkeit in typischen Innenräumen und ist mit gängigen Form- und Wärmeabsteckprozessen kompatibel.
• Gereinigte Oberfläche: Die Reinigungsbehandlung entfernt Bearbeitungsrückstände und bereitet die Oberfläche auf ein gleichmäßiges Einführverhalten vor.
• Erweiterte Länge: Die Gesamtlänge von 12 mm passt zu tieferen Vorsprüngen und sorgt für eine längere Eingriffstiefe.

Produktmerkmale

• Zwei Abschnitte mit Diamanträndelung entlang des Körpers, mit einer zentralen Reliefrille.
• Konfiguration mit doppelseitigem Innengewinde.
• Karosserie aus bearbeitetem Messing mit gleichbleibender Maßtoleranz.
• Außendurchmesser von 5 mm und Gesamtlänge von 12 mm.
• Reinigungsoberflächenbehandlung zur Entfernung von Schneidflüssigkeit und feinen Partikeln.
• Geeignet für Einlegeformen, Heißabstecken, Ultraschalleinführen und Pressfit.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Nutgeometrie hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kleine Gehäuse für elektronische Geräte
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Kunststoffgehäuse für medizinische Geräte
• Telekommunikationsgeräte
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die eine Befestigung von beiden Seiten erfordern

FAQ und Lösungen

F1: Welche Funktion hat die zentrale Reliefrille?
A: Die Nut trennt die beiden Rändelabschnitte und kann ein passendes Merkmal im geformten Loch aufnehmen. Dies unterstützt die Positionierung während der Installation und sorgt für einen definierten Übergang zwischen den beiden Rändelbändern.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Ultraschalleinstecken oder Presspassung erfolgen. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Was ist der Zweck des doppelseitigen Innengewindes?
A: Innengewinde an beiden Enden ermöglichen das Einsetzen von Befestigungselementen von beiden Seiten des Einsatzes. Dies eignet sich für Durchgangsverbindungslayouts, bei denen Komponenten auf beiden Seiten eines Kunststoffteils befestigt sind.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße an jedem Ende, Rändeltyp, Nutabmessungen, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Nutabmessungen und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Gewindekompatibilität an beiden Enden mit den passenden Schrauben.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Messingmuttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße an jedem Ende, Rändeltyp, Nutabmessungen, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
