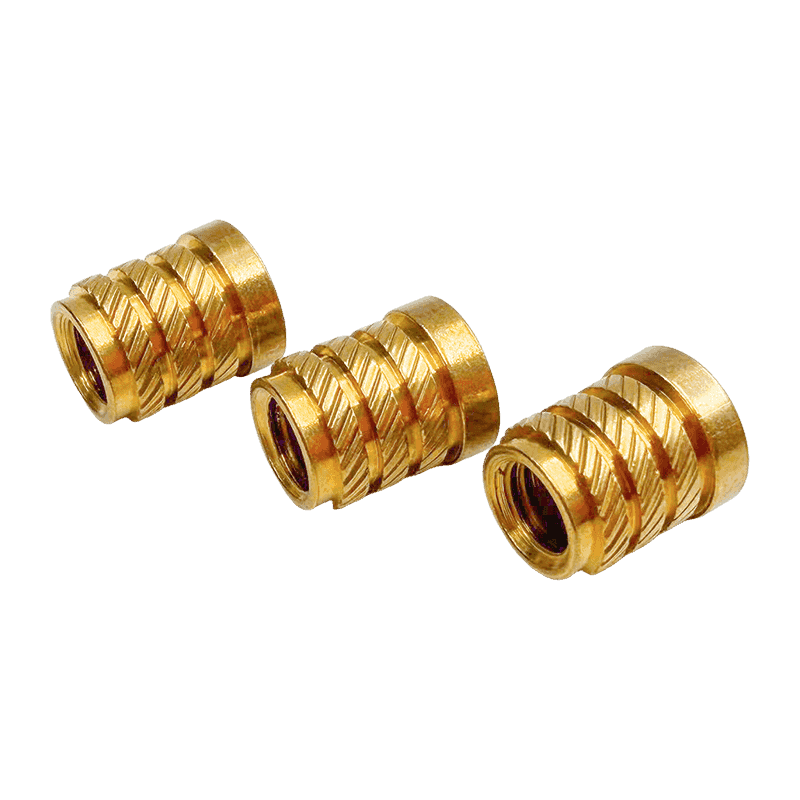

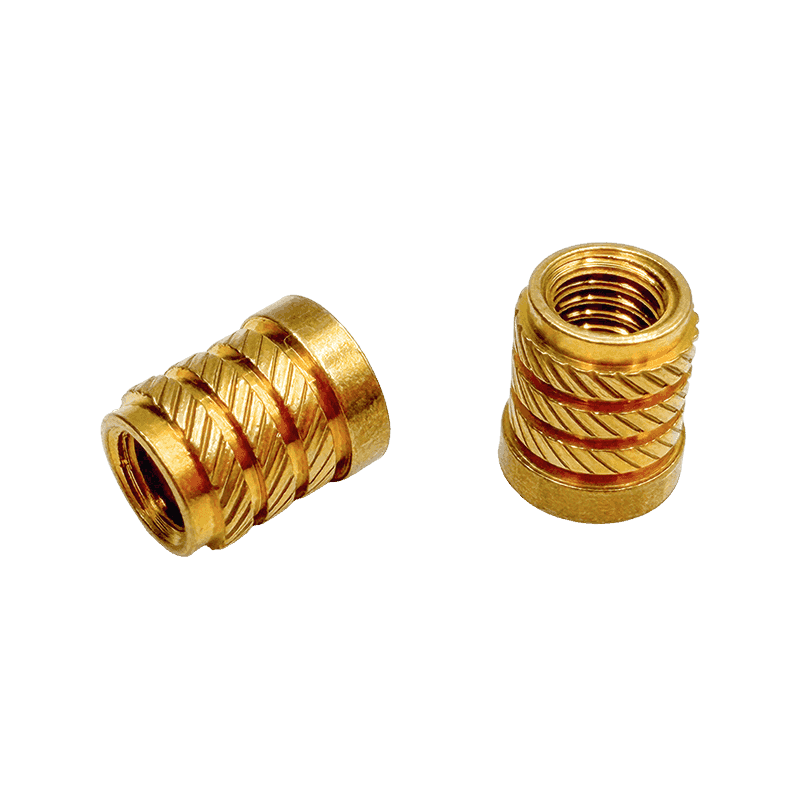

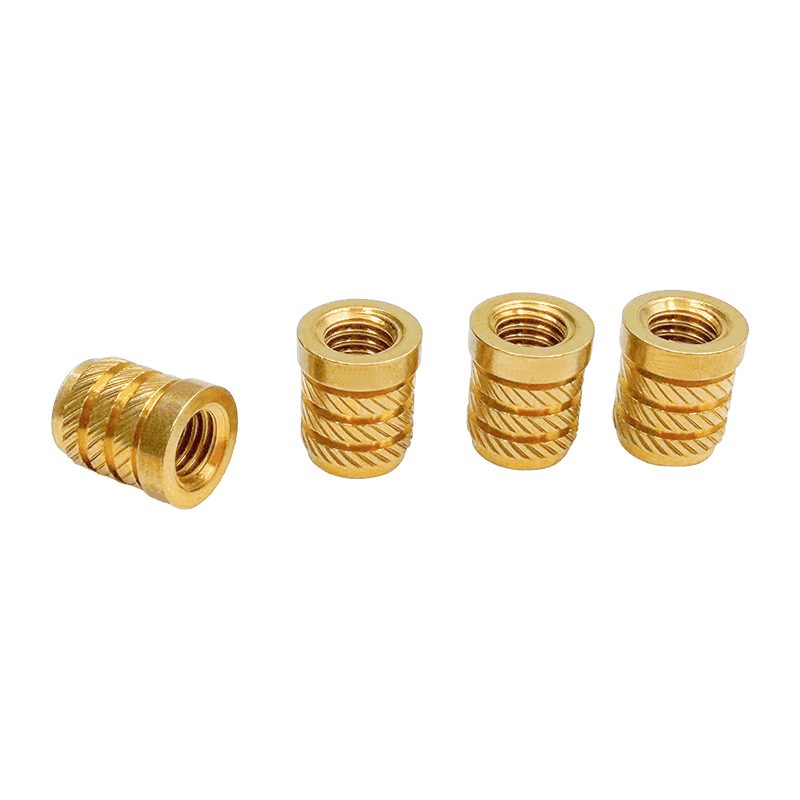

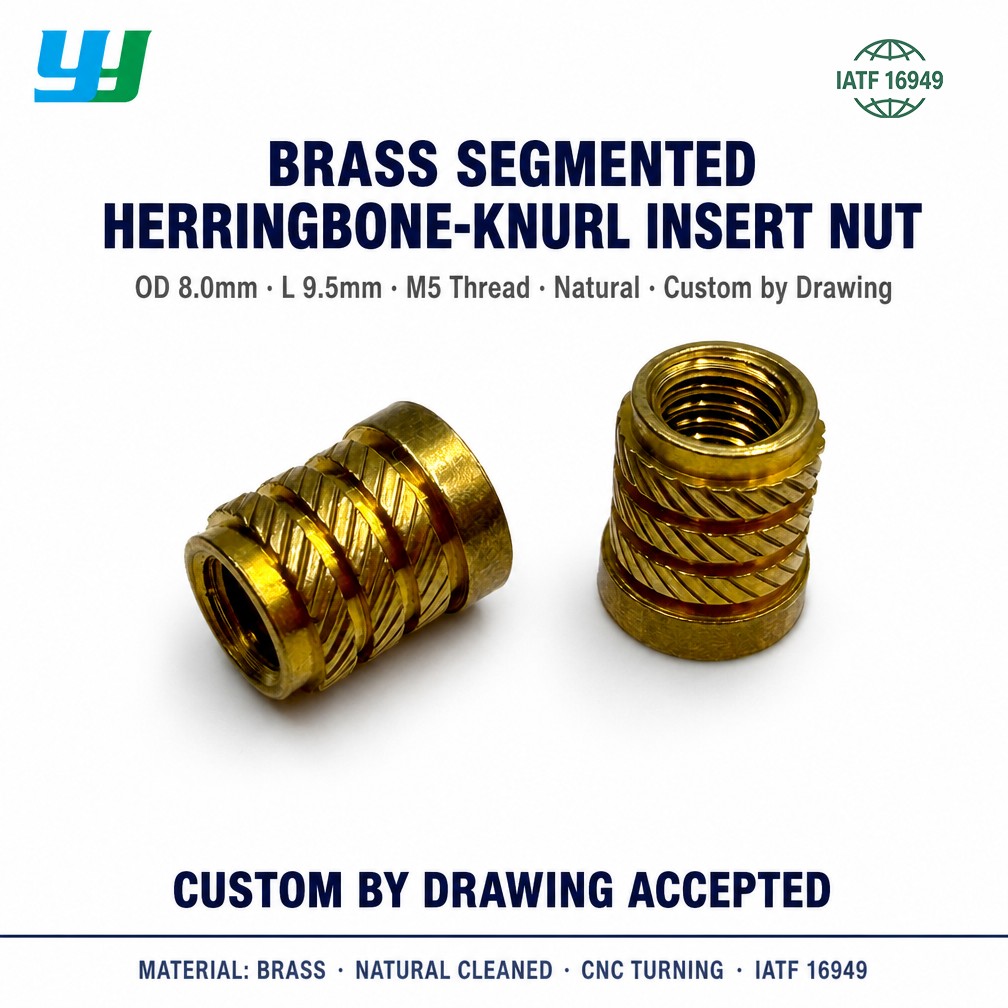

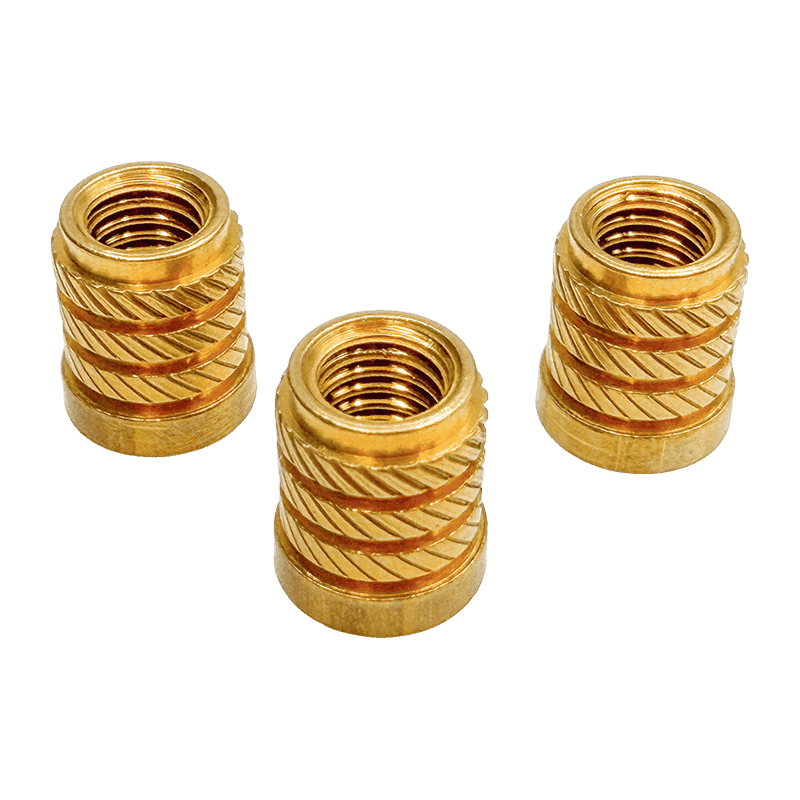

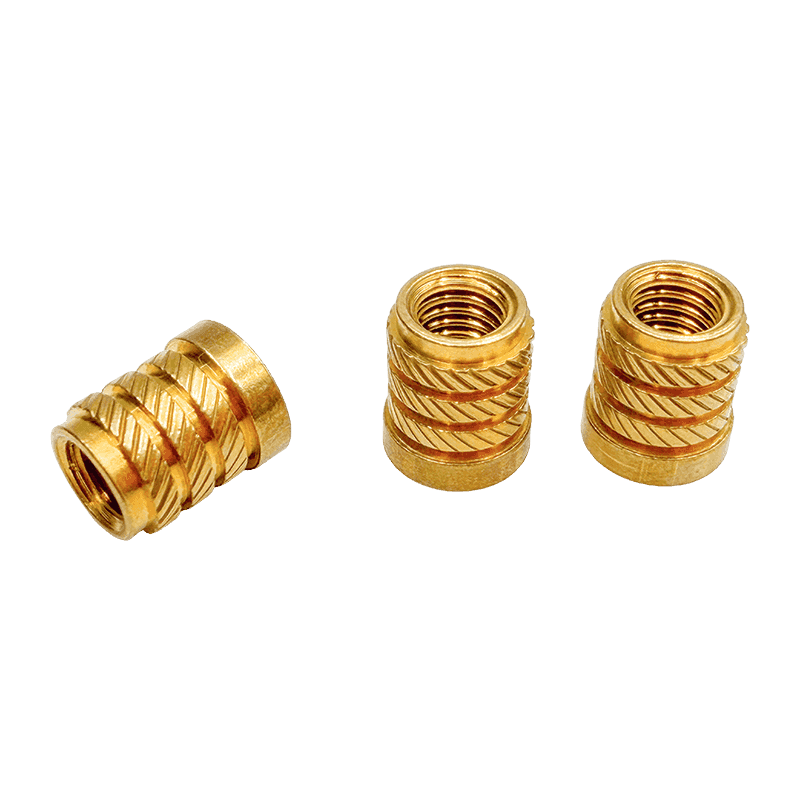

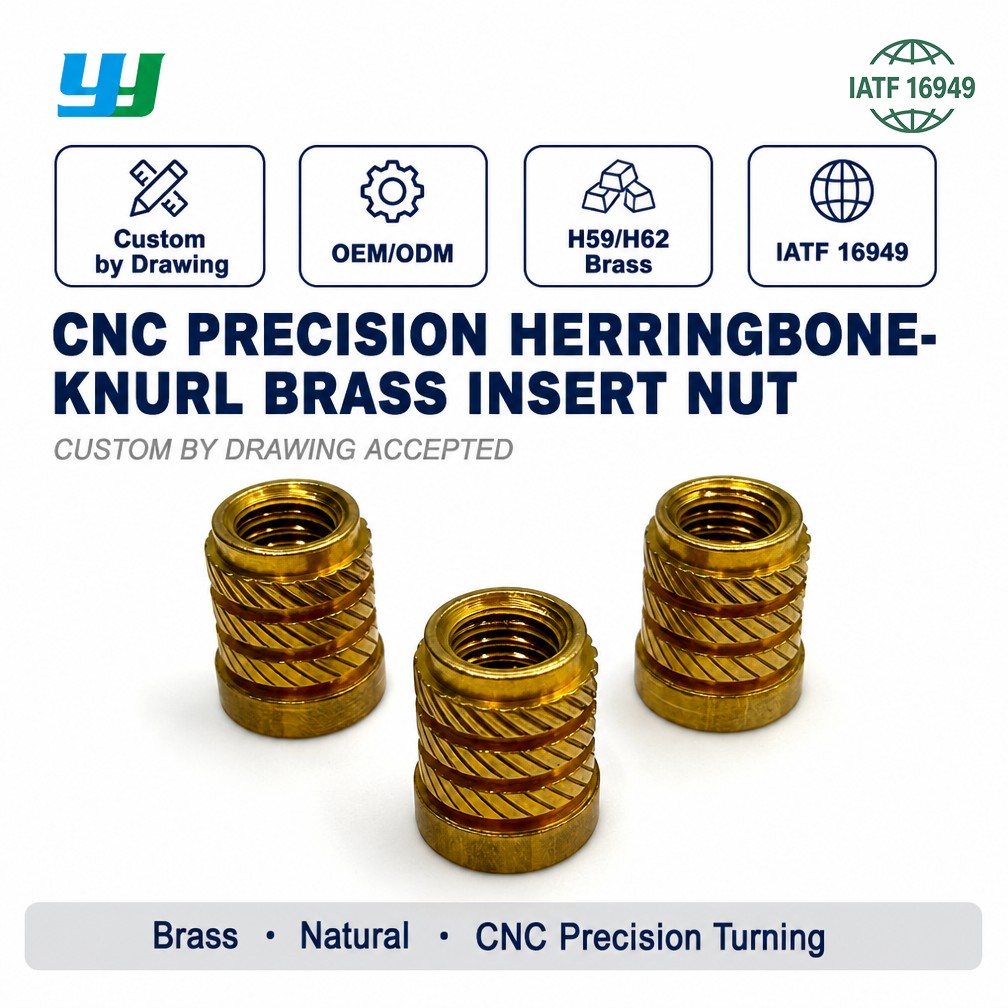

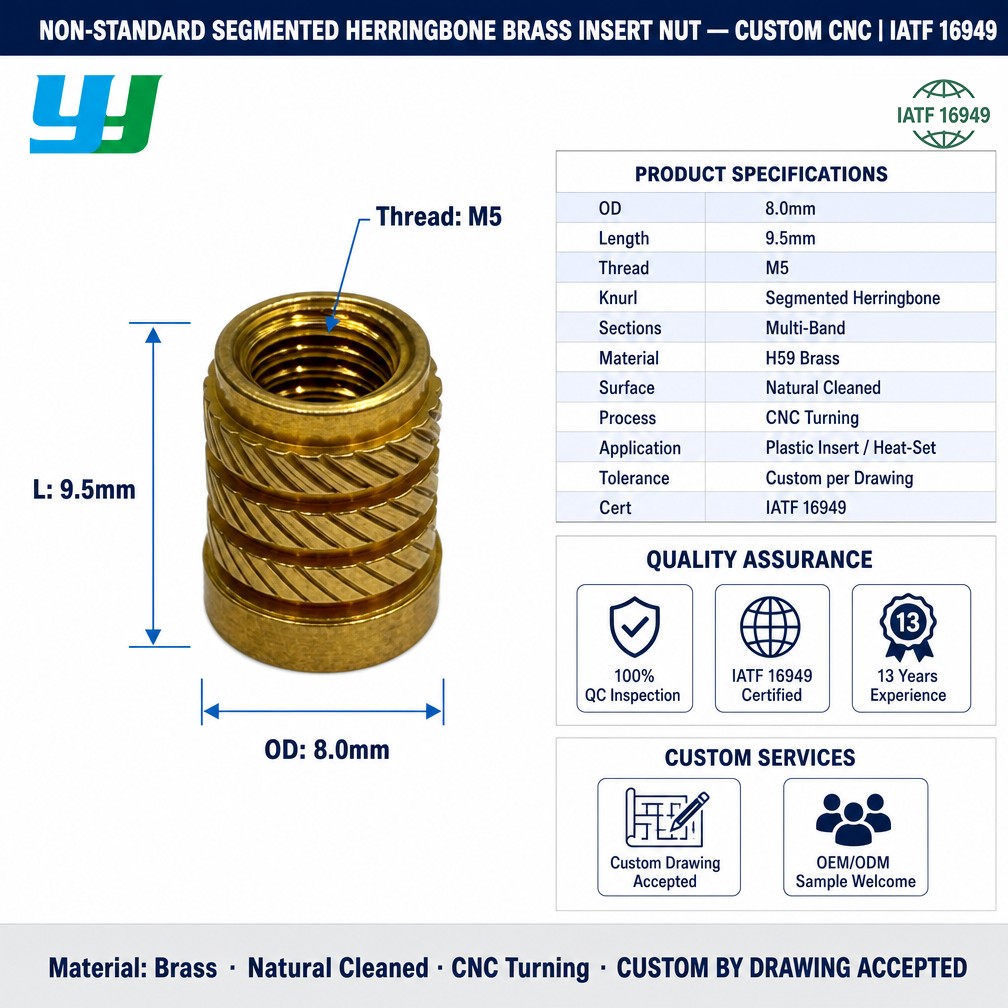

Eingebettete Messingmutter mit diagonaler Rändelung, segmentierte Messingmutter mit Fischgrätenmuster

Produktspezifikationen

Material	Messing
Oberflächenbehandlung	Reinigung

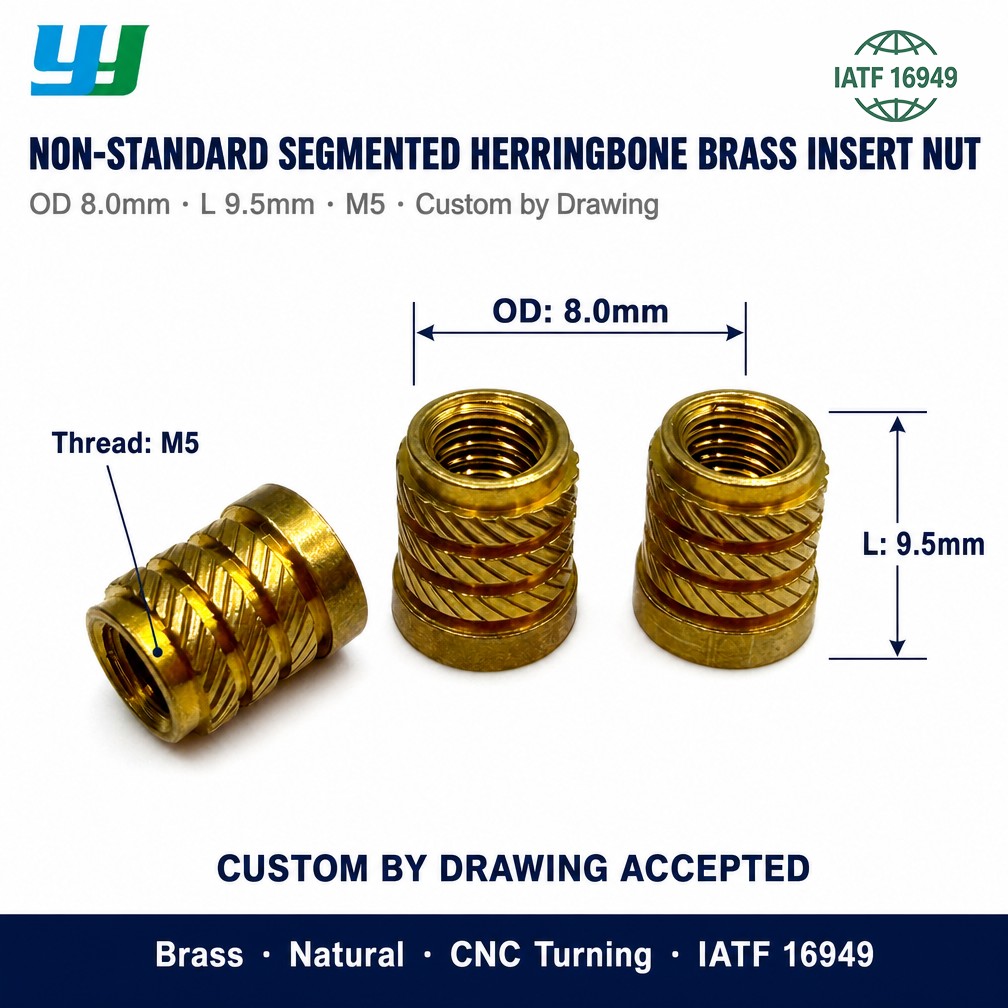

Außendurchmesser	8,0 mm
Gesamtlänge	9,5 mm
Faden	M5
Prozess	CNC-Drehen
Rändeltyp	Segmentierte diagonale Rändelung mit Fischgrätenmuster
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Rändelmuster und Segmentlayout sind auf Anfrage erhältlich.

Kernvorteile

• Segmentierte diagonale Rändelung: Mehrere Rändelbänder entlang des Körpers vergrößern die Kontaktfläche mit dem Kunststoff und sorgen für mehrere Eingriffszonen.
• Fischgrätenmuster: Die abgewinkelte Rändelrichtung greift sowohl in Dreh- als auch in Axialrichtung in den Kunststoff ein und unterstützt Drehmoment und Auszugswiderstand.
• Anti-Pull-Out-Geometrie: Die gerändelten Abschnitte erzeugen nach dem Formen oder Heißabstecken eine mechanische Verriegelung mit dem Kunststoff.
• Messingkonstruktion: Messing bietet Wärmeleitfähigkeit und Korrosionsbeständigkeit in typischen Innenräumen und ist mit gängigen Form- und Wärmeabsteckprozessen kompatibel.
• Gereinigte Oberfläche: Die Reinigungsbehandlung entfernt Bearbeitungsrückstände und bereitet die Oberfläche auf ein gleichmäßiges Einführverhalten vor.
• M5-Innengewinde: Passt zu Befestigungselementen, die in mittelgroßen Gehäusen und Kunststoffteilen verwendet werden.
• Anpassbares Segmentlayout: Anzahl und Abstand der Rändelsegmente können an bestimmte Nabendesigns angepasst werden.

Produktmerkmale

• Segmentierte diagonale Rändelung mit Fischgrätenmuster entlang des Körpers.
• Mehrere Rändelbänder für den Eingriff im Kunststoff.
• Karosserie aus bearbeitetem Messing mit gleichbleibender Maßtoleranz.
• Internes metrisches M5-Gewinde, hergestellt in Standardteilung.
• Außendurchmesser von 8,0 mm und Gesamtlänge von 9,5 mm.
• Reinigungsoberflächenbehandlung zur Entfernung von Schneidflüssigkeit und feinen Partikeln.
• Geeignet für Einlegeformen, Heißabstecken, Ultraschalleinführen und Pressfit.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Rändelsegmentlayout hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für Haushaltsgeräte
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Gehäuse für Elektrowerkzeuge und Geräte
• Telekommunikationsgeräte
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die wiederholt befestigt und demontiert werden müssen

FAQ und Lösungen

F1: Was ist der Zweck der segmentierten Fischgrätenrändelung?
A: Mehrere Rändelsegmente bieten mehrere Eingriffszonen innerhalb des Kunststoffs und die abgewinkelte Rändelrichtung greift sowohl in Rotations- als auch in Axialrichtung in das Material ein. Dadurch können Drehmoment und Auszugsfestigkeit im Vergleich zu einem einzelnen Rändelband verbessert werden.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Ultraschalleinstecken oder Presspassung erfolgen. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Können Außendurchmesser, Länge oder Gewinde individuell angepasst werden?
A: Ja. Außendurchmesser, Gesamtlänge, Gewindegröße, Rändelmuster und Segmentlayout können nach Kundenzeichnungen oder Mustern hergestellt werden.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Rändelart, Segmentanordnung, Material, Oberflächenbehandlung, Menge und etwaige Zeichnungs- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Messingmuttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Rändeltyp, Segmentanordnung, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
