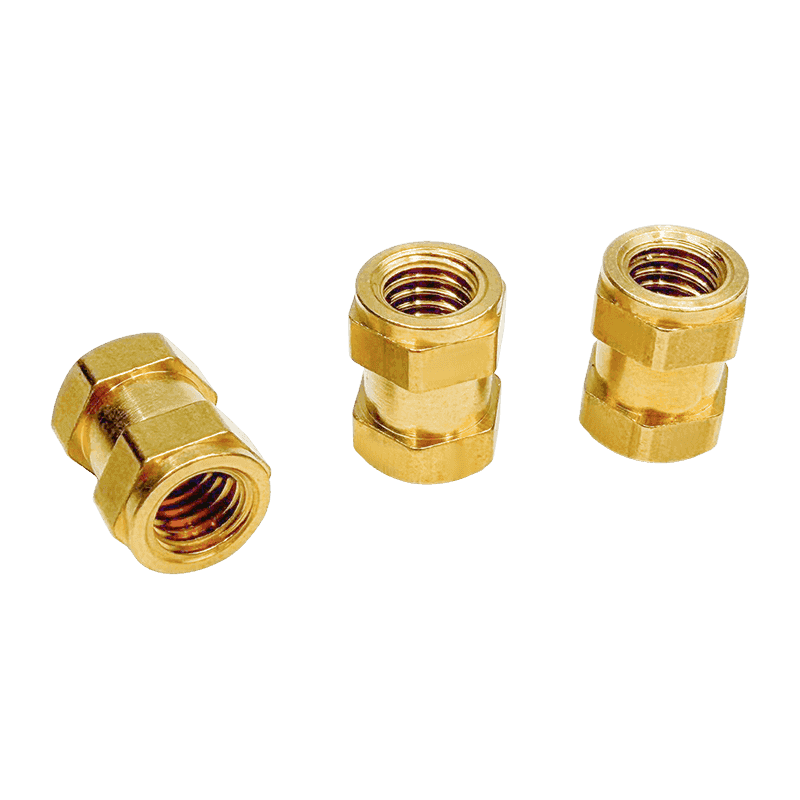

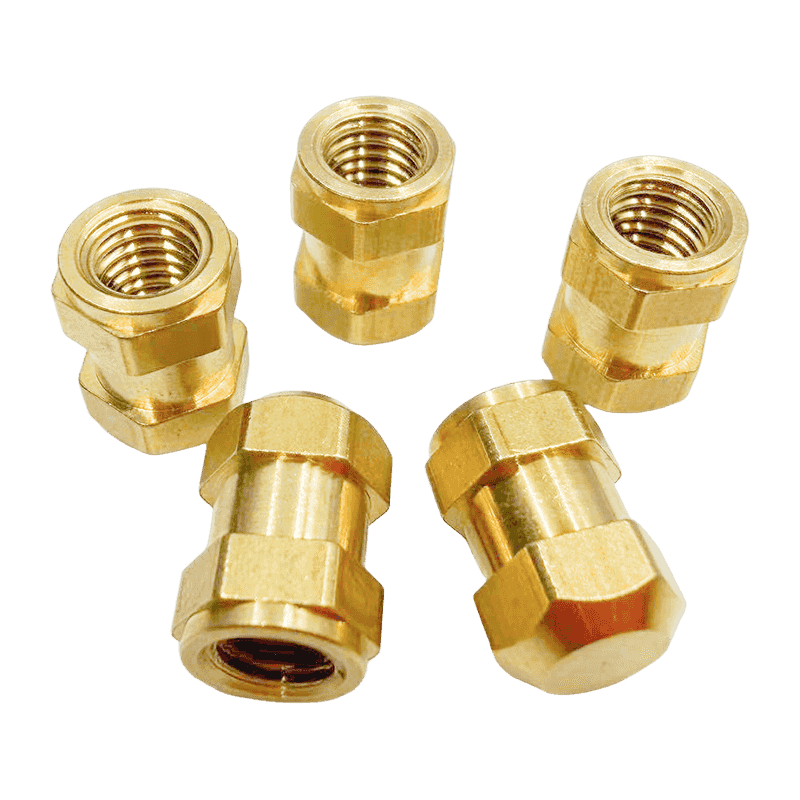

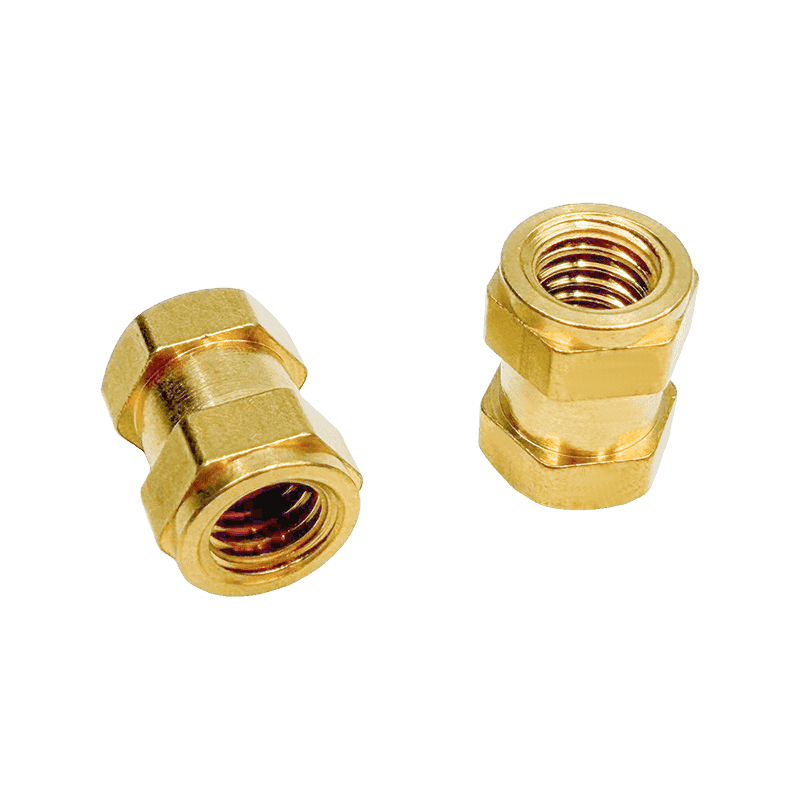

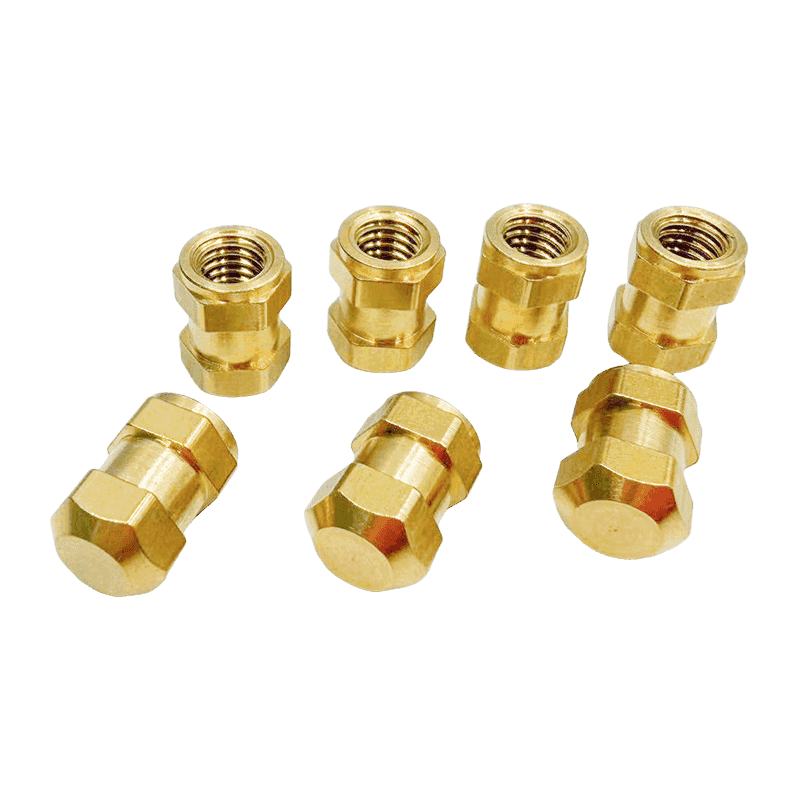

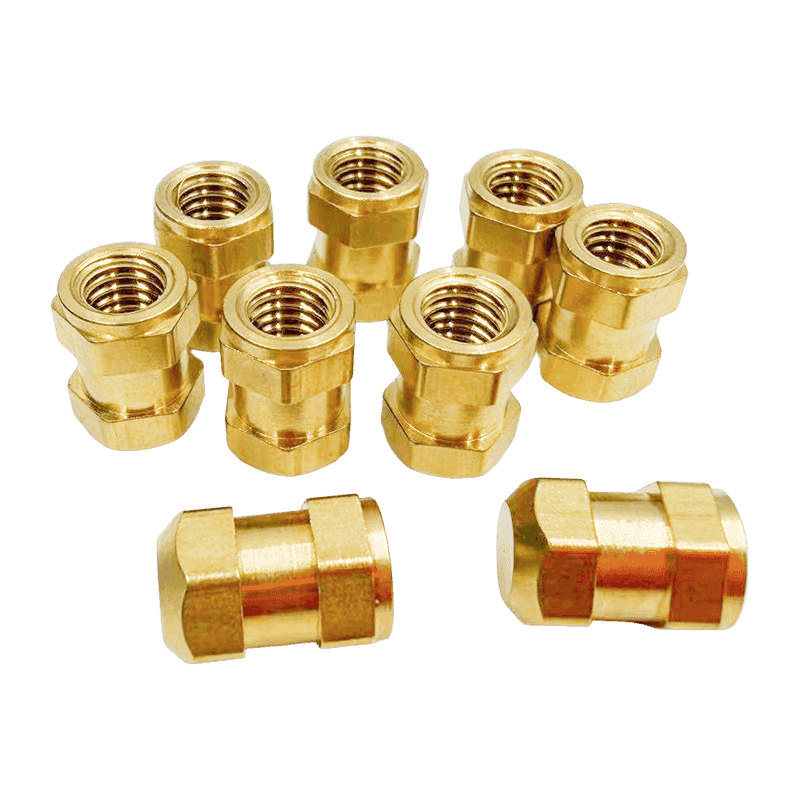

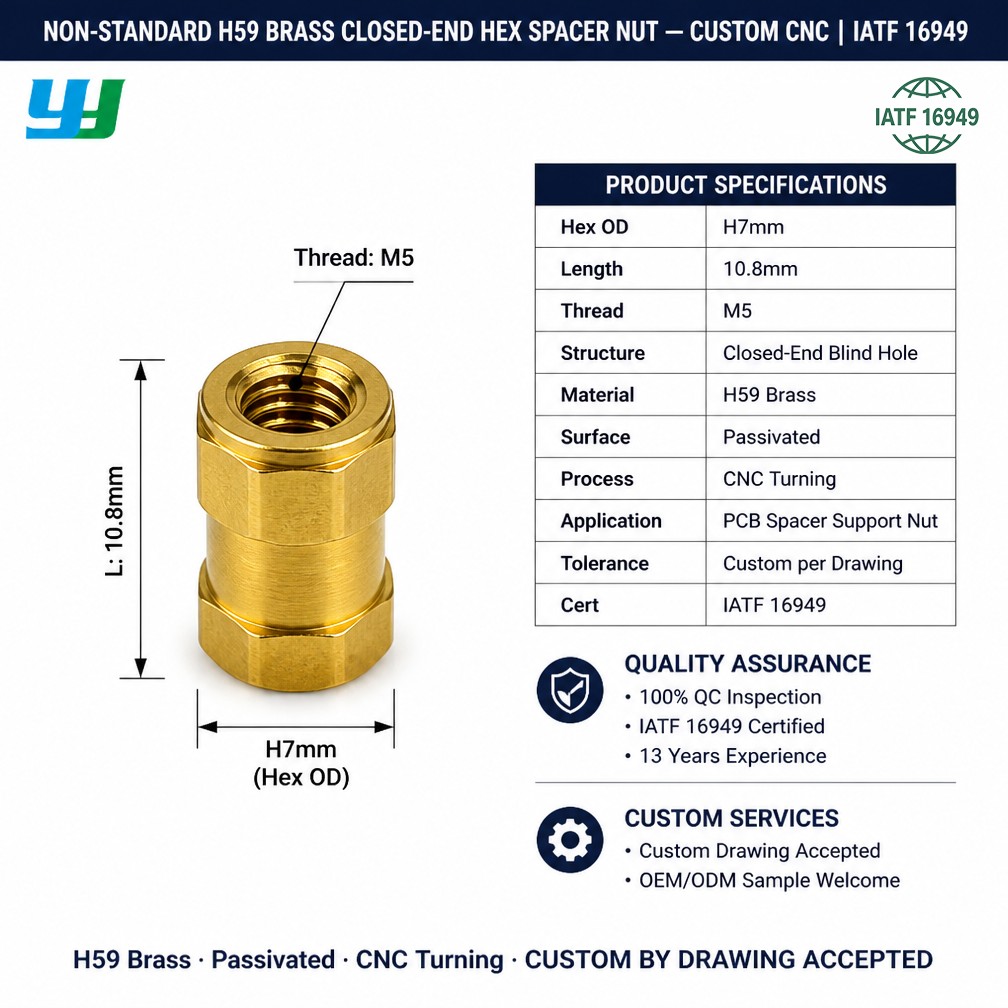

Messingmutter mit einseitigem Gewinde, Abstandshalter / Blindlochstütze

Produktspezifikationen

Material	H59 Messing
Oberflächenbehandlung	Reinigung und Passivierung

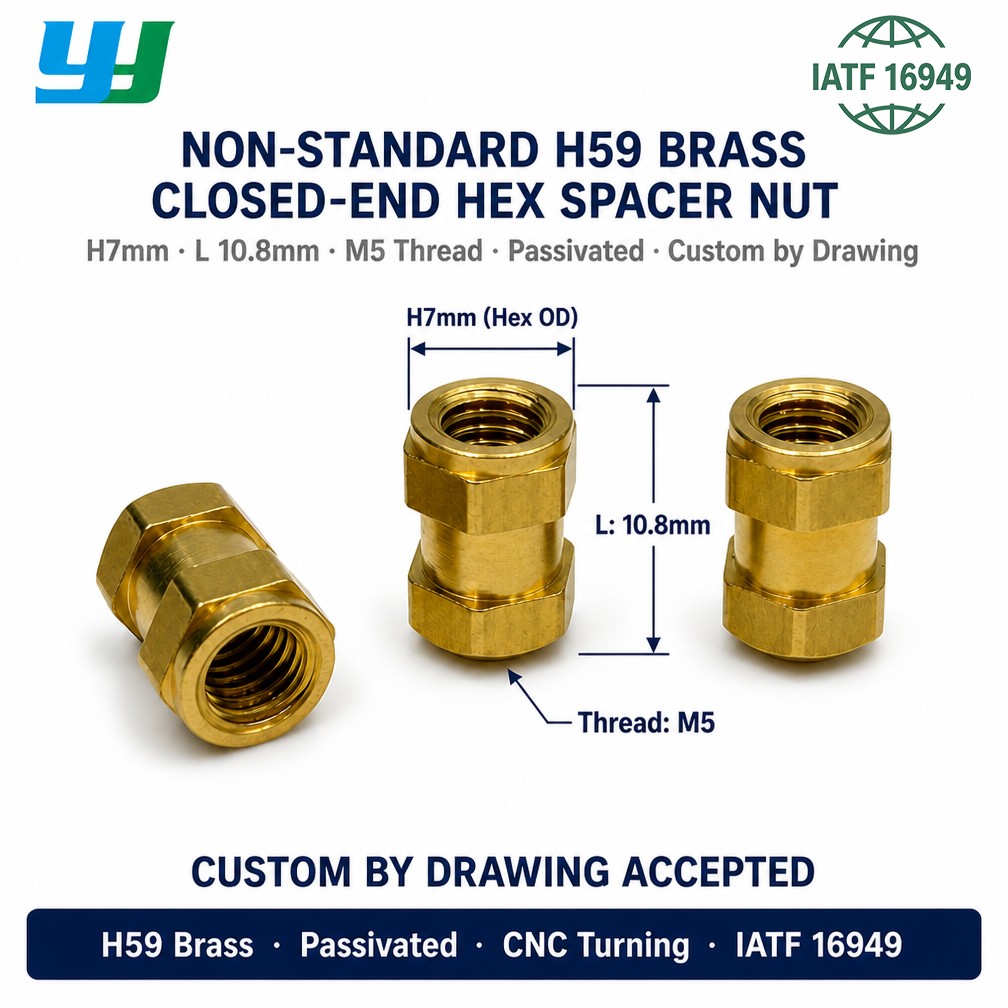

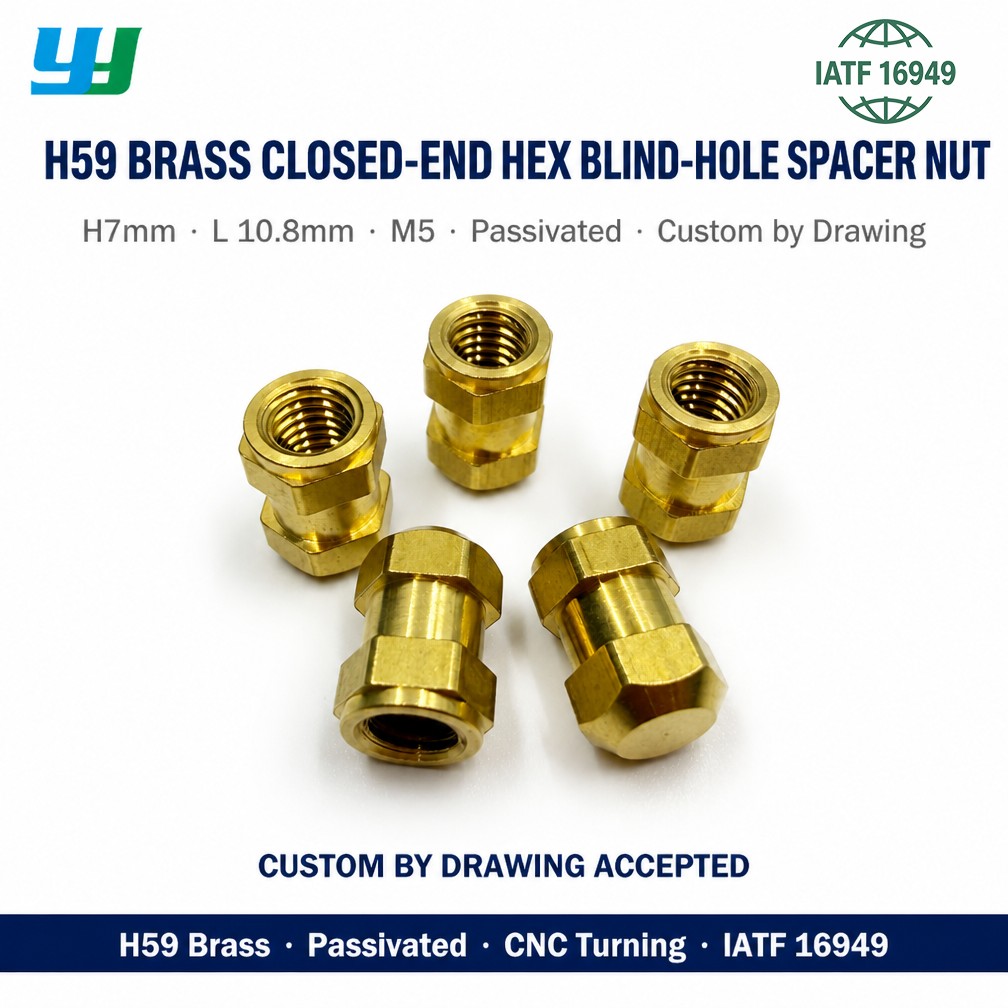

Sechskant-Außendurchmesser	7 mm
Gesamtlänge	10,8 mm
Faden	M5
Prozess	Bearbeitung
Gewindetyp	Einzelnes Außengewinde, geschlossenes Innengewinde, Sackloch
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßige Sechskantgröße, Länge, Gewindegröße und Sacklochtiefe sind auf Anfrage erhältlich.

Kernvorteile

• Geschlossenes Innengewinde: Das Sacklochdesign verhindert, dass Schrauben durch den Körper gelangen und begrenzt die Gewindetiefe, was den Abstands- und Stützfunktionen entspricht.
• Sechskantkörper: Das Sechskantprofil ermöglicht das Anziehen und Lösen mit einem Standardschlüssel während der Montage und Einstellung.
• Einzelnes Außengewinde: Das Außengewinde ermöglicht die Befestigung der Mutter in einer Gewindeplatte oder einem Chassis und stellt gleichzeitig ein Innengewinde M5 für eine Gegenschraube bereit.
• H59-Messingkonstruktion: H59-Messing bietet Wärmeleitfähigkeit und Korrosionsbeständigkeit in typischen Innenumgebungen und ist mit gängigen elektronischen und mechanischen Baugruppen kompatibel.
• Reinigung und Passivierung: Die Oberflächenbehandlung entfernt Bearbeitungsrückstände und unterstützt die Korrosionsbeständigkeit der Messingoberfläche.
• Doppelfunktion: Das Teil kann je nach Montageanordnung als Gewindeabstandshalter, Abstandshalter oder Stützmutter dienen.
• M5-Innengewinde: Passt zu Befestigungselementen, die in Gehäusen, Paneelen und Chassisbaugruppen verwendet werden.

Produktmerkmale

• Geschlossenes Innengewinde mit Sackloch-Design.
• Sechseckiger Körper mit einem einzigen Außengewinde.
• Bearbeiteter H59-Messingkörper mit gleichbleibender Maßtoleranz.
• Internes metrisches M5-Gewinde, hergestellt in Standardteilung.
• Sechskantaußendurchmesser von 7 mm und Gesamtlänge von 10,8 mm.
• Reinigung und Passivierung der Oberflächenbehandlung.
• Geeignet für Abstand, Höhe und Unterstützung zwischen Platten und Brettern.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Gewindekonfigurationen hergestellt werden.

Anwendungen

• Elektronische Gehäuse und Fahrgestellbaugruppen
• Bedienfelder und Instrumentengehäuse
• Leiterplattenmontage und Platinenabstand
• Stromversorgungs- und Gerätegehäuse
• Telekommunikationsgeräte
• Industrielle Maschinenpaneele
• Prototypen und Baugruppen mit geringem Volumen
• Anwendungen, die eine Plattenhöhe oder einen Plattenabstand mit Gewindeverbindung erfordern

FAQ und Lösungen

F1: Welche Funktion hat der geschlossene Innengewinde?
A: Das geschlossene Gewinde und das Sackloch verhindern, dass eine Schraube durch den Körper gelangt. Dies eignet sich für Abstands- und Unterstützungsfunktionen, bei denen eine definierte Gewindetiefe erforderlich ist und kein Durchgangszugriff erforderlich ist.

F2: Wie wird dieses Teil installiert?
A: Das Außengewinde ist in einer Gewindeplatte oder einem Chassis befestigt und der Sechskantkörper kann mit einem Schraubenschlüssel festgezogen werden. Anschließend wird eine passende Schraube in das Innengewinde M5 eingeschraubt.

F3: Was ist der Zweck der Reinigungs- und Passivierungsbehandlung?
A: Durch die Reinigung werden Bearbeitungsöle, Späne und Oberflächenverunreinigungen entfernt. Die Passivierung unterstützt die Korrosionsbeständigkeit der Messingoberfläche. Gemeinsam bereiten sie das Teil für den Einsatz in elektronischen und mechanischen Baugruppen vor.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie den Sechskantaußendurchmesser, die Gesamtlänge, die Innen- und Außengewindegrößen, die Sacklochtiefe, das Material, die Oberflächenbehandlung, die Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation die Größe des Außengewindes und das passende Plattengewinde.
• Verwenden Sie einen auf die Sechskantgröße abgestimmten Schraubenschlüssel, um eine Verformung der Sechskantecken zu vermeiden.
• Vermeiden Sie ein übermäßiges Anzugsdrehmoment, das das Außengewinde oder die Gegenplatte beschädigen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Innengewindekompatibilität mit der Gegenschraube.
• Bei Anwendungen, die eine elektrische Isolierung erfordern, bestätigen Sie vor der Verwendung die Montageanordnung.

Anpassung und Bestellung

Nicht standardmäßige Messing-Abstandshalter und -Muttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Sechskantgröße, Länge, Innen- und Außengewindegröße, Sacklochtiefe, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
