Doppelstufige, nicht standardmäßige, mit Rauten geriffelte eingebettete Mutter

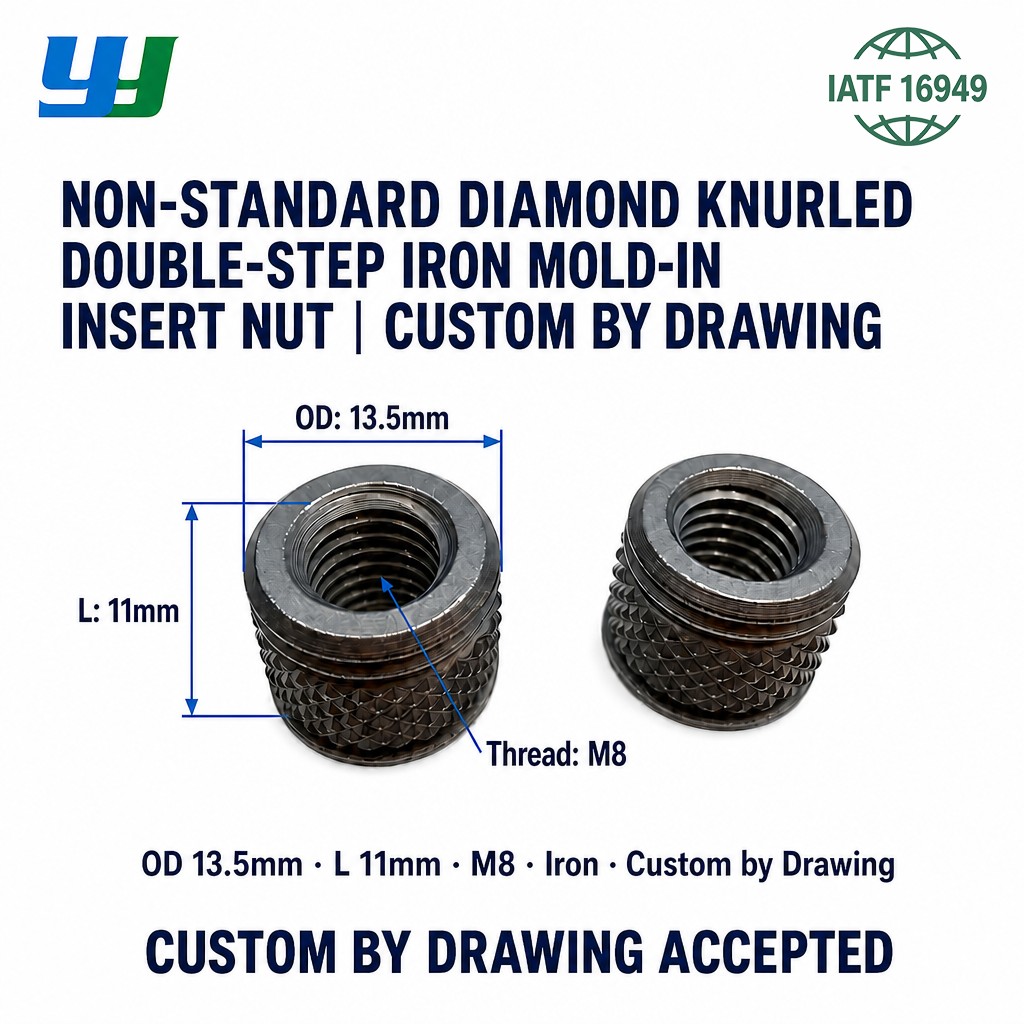

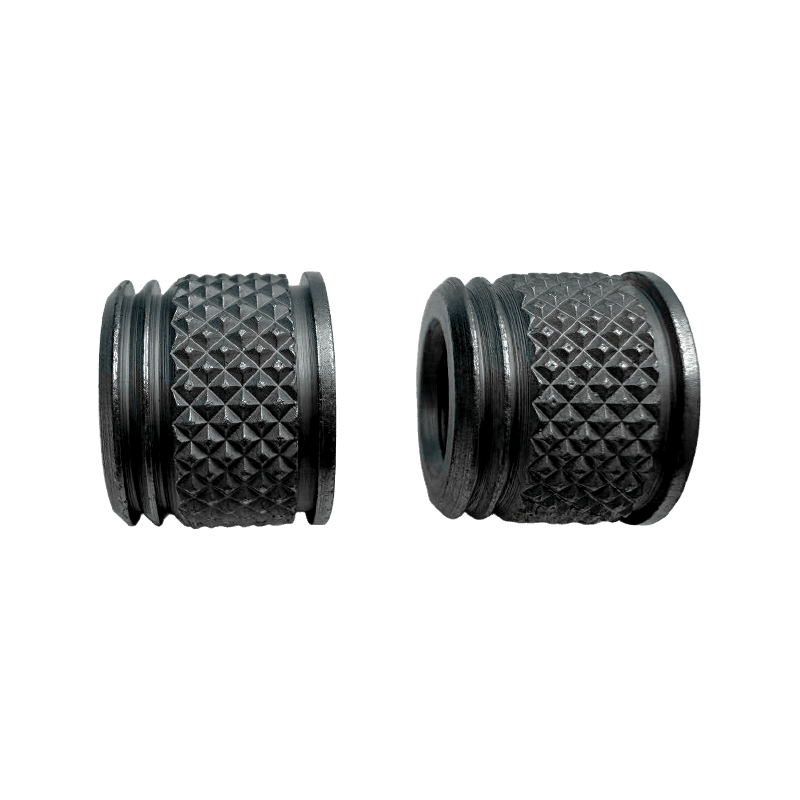

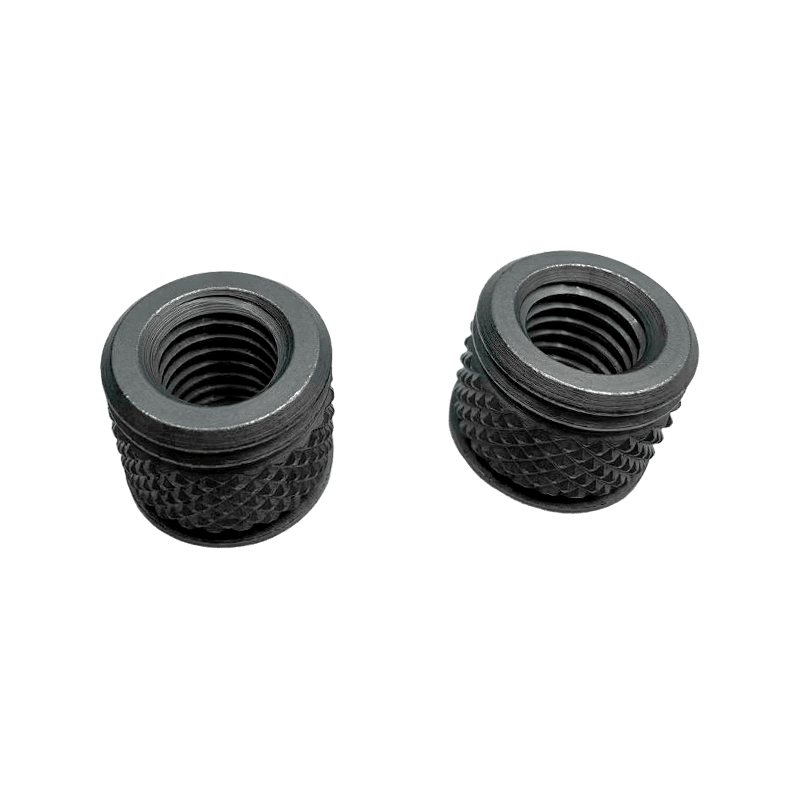

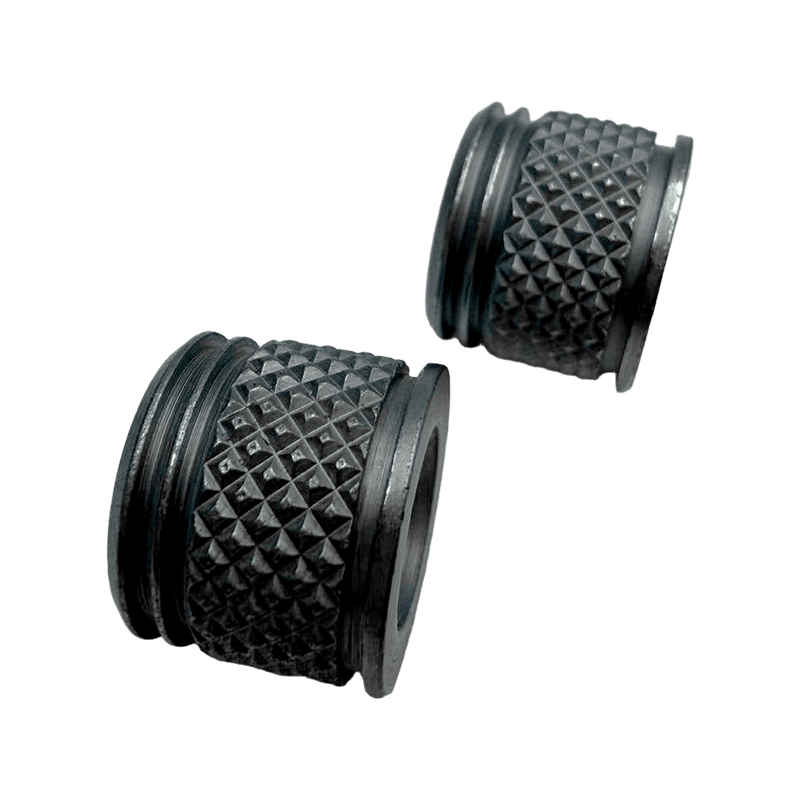

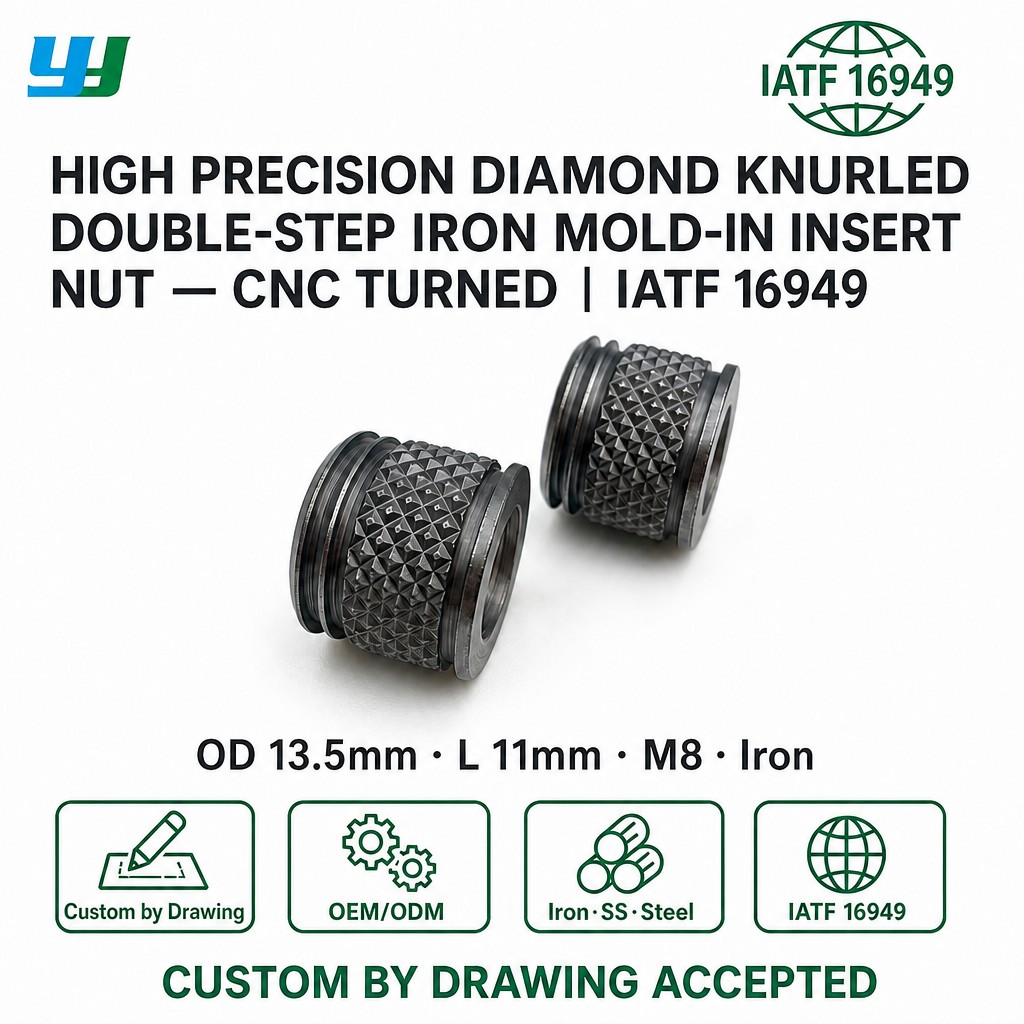

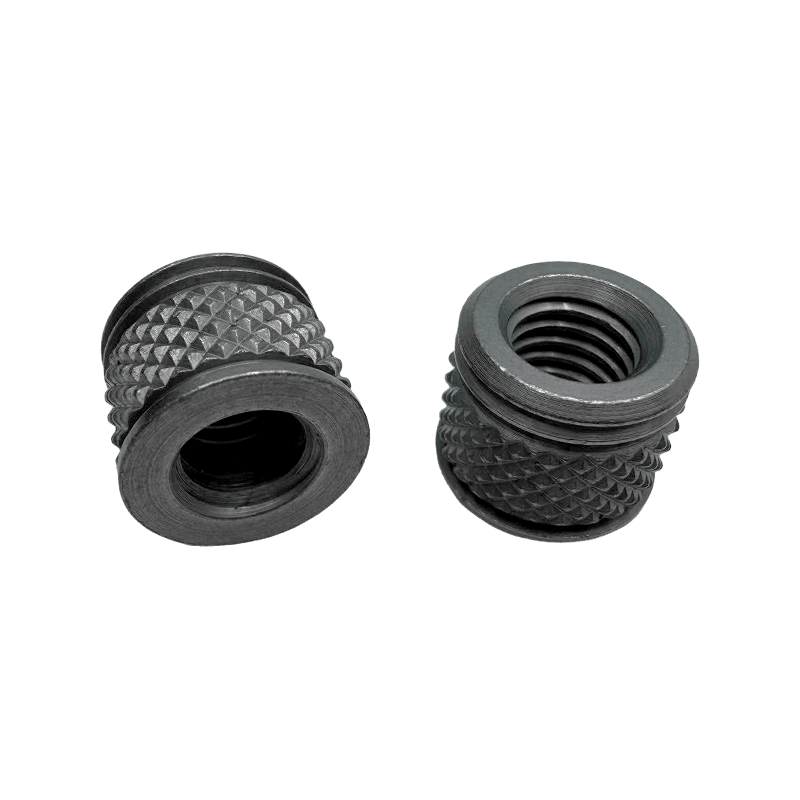

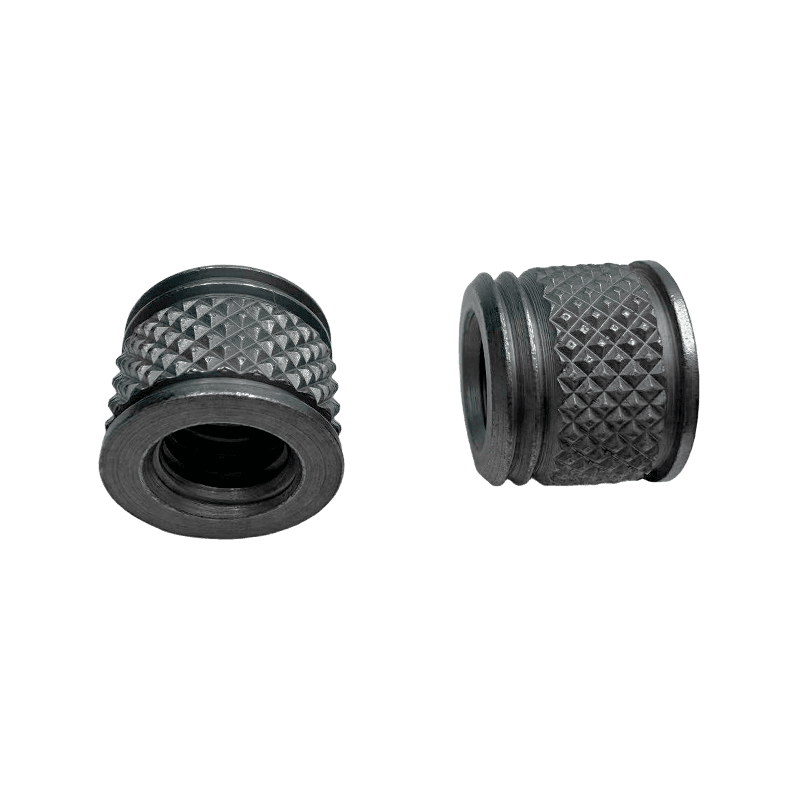

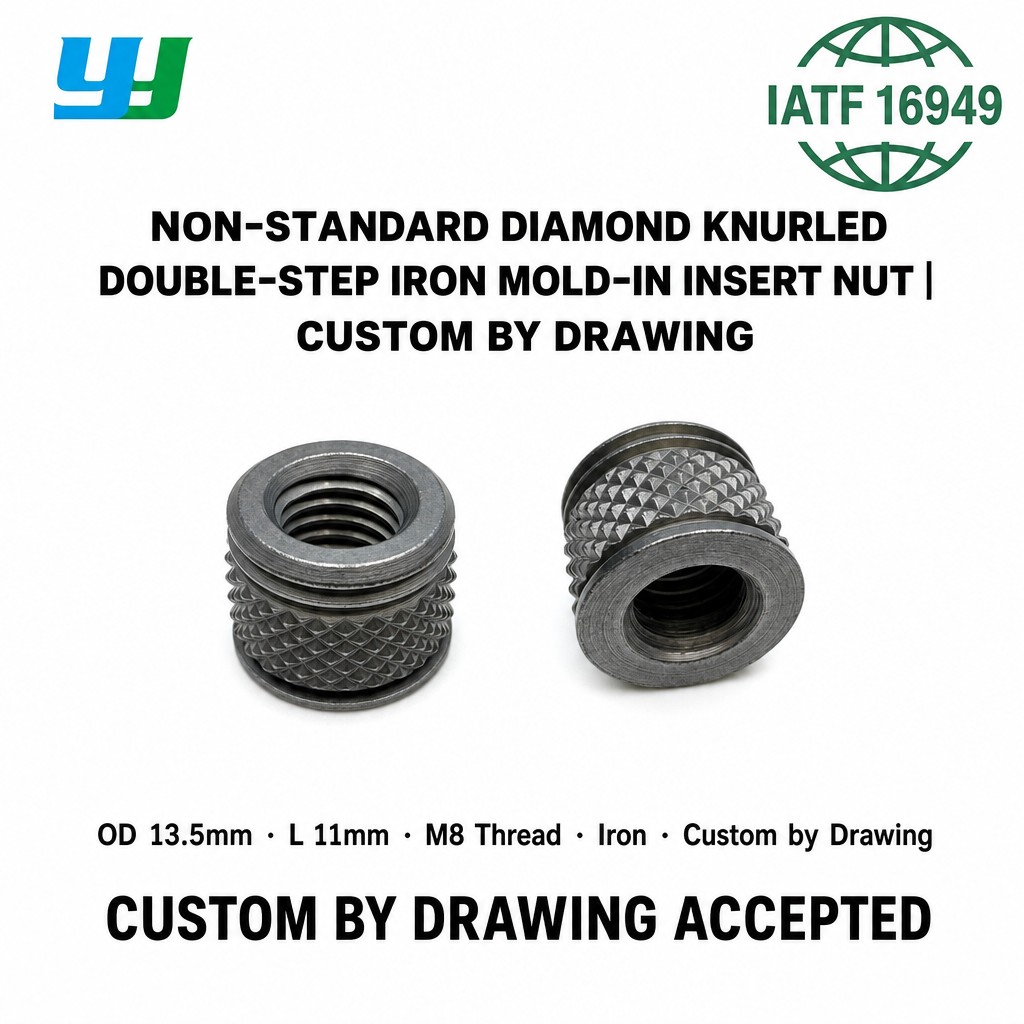

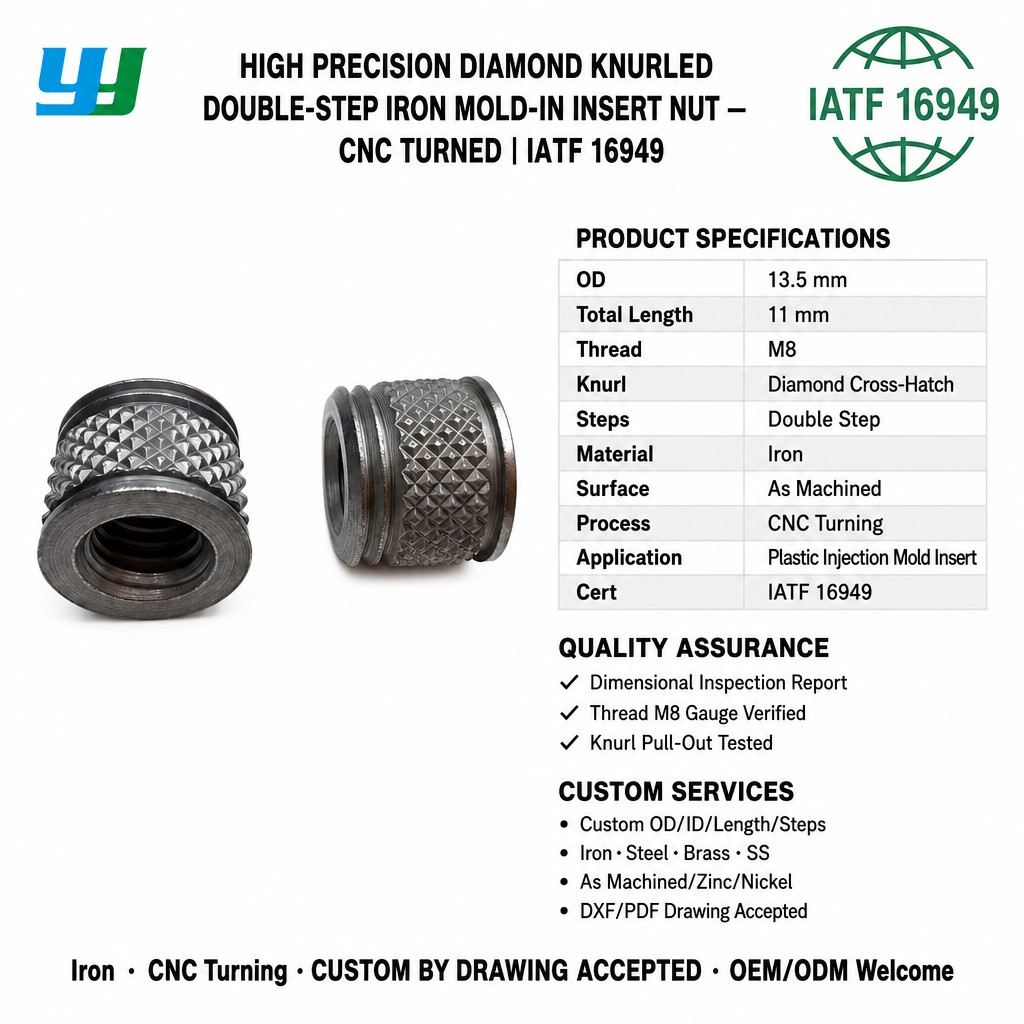

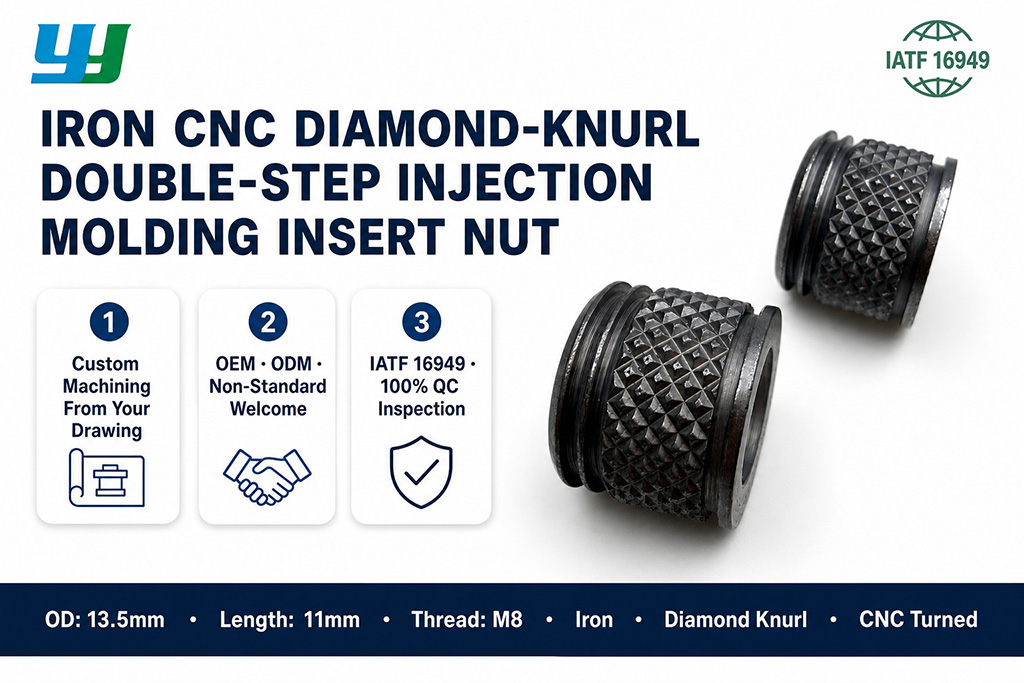

Diese eingebettete Mutter verfügt über eine Diamanträndelung am Körper mit einem zweistufigen Profil und ist für Einlegeformen, Heißabstecken und Pressmontage in Kunststoffbaugruppen konzipiert. Das Diamant-Rändelmuster ermöglicht einen Eingriff in mehrere Richtungen, während die zweistufige Geometrie es dem Einsatz ermöglicht, an einem entsprechenden abgestuften Formloch zu sitzen. Die Mutter besteht aus Eisen und wird ohne Oberflächenbehandlung geliefert. Es hat einen Außendurchmesser von 13,5 mm, eine Gesamtlänge von 11 mm und ein metrisches Innengewinde M8. Die Doppelstufenkarosserie eignet sich für Anwendungen, die eine definierte Sitzposition und eine größere Gewindegröße in strukturellen Kunststoffteilen erfordern. Nicht standardmäßige Abmessungen sind auf Anfrage erhältlich.

Kontaktieren Sie uns
VORV：Hochpräzise mehrteilige Messing-Einsatzmutter mit diagonaler RändelungNÄCH：Doppelseitige, gerändelte, spritzgegossene Einsteckmutter, abgestufte, wärmegesteckte Kunststoff-Einsteckmutter
  • Parameter
  • Kontaktieren Sie uns

Produktspezifikationen

Material

 Eisen

Oberflächenbehandlung

 Keine

Außendurchmesser

 13,5 mm

Gesamtlänge

 11 mm

Faden

 M8

Prozess

 Bearbeitung

Rändeltyp

 Diamanträndelung am Korpus, mit zweistufigem Profil

Preis

 Bitte kontaktieren Sie uns für aktuelle Preise.

Anpassung

 Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Stufenabmessungen und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

  • Diamanträndelung: Das Kreuzschraffur-Rändelmuster greift in mehrere Richtungen in den Kunststoff ein und unterstützt den Widerstand gegen Dreh- und Axialbewegungen.
  • Doppelstufiges Profil: Die zweistufige Geometrie ermöglicht es dem Einsatz, an einem passenden abgestuften Formloch zu sitzen und unterstützt die axiale Positionierung während der Installation.
  • Anti-Auszieh-Geometrie: Der gerändelte Körper erzeugt nach dem Formen, Heißabstecken oder Einpressen eine mechanische Verriegelung mit dem Kunststoff.
  • Eisenkonstruktion: Eisen bietet mechanische Festigkeit für Anwendungen, die einem höheren Anzugsdrehmoment und einer höheren Belastung ausgesetzt sind.
  • Keine Oberflächenbehandlung: Die unbehandelte Oberfläche eignet sich für Anwendungen, bei denen der Kunde anschließend einen Beschichtungs- oder Plattierungsschritt durchführt.
  • M8-Innengewinde: Passt zu Befestigungselementen, die in größeren Gehäusen und strukturellen Kunststoffteilen verwendet werden.
  • Erweiterter Körper: Der Außendurchmesser von 13,5 mm und die Gesamtlänge von 11 mm passen zu tieferen Vorsprüngen und höheren Lastanforderungen.

Produktmerkmale

  • Rändelung mit Diamanten entlang des Körpers, mit zweistufigem Profil.
  • Zweistufige Geometrie zum Einsetzen in geformte Löcher mit passender Stufe.
  • Bearbeiteter Eisenkörper mit gleichbleibender Maßtoleranz.
  • Internes metrisches M8-Gewinde, hergestellt in Standardteilung.
  • Außendurchmesser von 13,5 mm und Gesamtlänge von 11 mm.
  • Lieferung ohne Oberflächenbehandlung.
  • Geeignet für Einlegeformen, Heißabstecken, Pressfitting und Ultraschalleinsetzen.
  • Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Stufengeometrie hergestellt werden.

Anwendungen

  • Kunststoffkomponenten für Haushaltsgeräte
  • Fahrzeuginnenraum und strukturelle Kunststoffkomponenten
  • Industrielle Bedienfelder und Instrumentengehäuse
  • Gehäuse für Elektrowerkzeuge und Geräte
  • Telekommunikationsgeräte
  • Möbel und Beschläge Kunststoffbaugruppen
  • Prototypen und Formbaugruppen mit geringem Volumen
  • Thermoplastische Teile, die wiederholt befestigt und demontiert werden müssen

FAQ und Lösungen

F1: Welche Funktion hat das Doppelschrittprofil?
A: Die zweistufige Geometrie ermöglicht es dem Einsatz, an einem passenden abgestuften Formloch zu sitzen. Dies unterstützt die axiale Positionierung während der Installation und sorgt für eine definierte Kontaktfläche innerhalb des Vorsprungs.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Pressfitting oder Ultraschalleinstecken erfolgen. Die Diamanträndelung greift in den Kunststoff ein, nachdem das Material um den Körper herum fließt oder sich zurücksetzt.

F3: Warum wird der Einsatz ohne Oberflächenbehandlung geliefert?
A: Die unbehandelte Oberfläche eignet sich für Anwendungen, bei denen der Kunde anschließend eine Beschichtung oder einen Plattierungsschritt durchführt. Dies gilt auch für Baugruppen, bei denen die Betriebsumgebung keinen zusätzlichen Oberflächenschutz erfordert.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Stufenabmessungen, Rändelart, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

  • Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Stufenabmessungen und die Dicke der Nabenwand.
  • Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
  • Eisen ohne Oberflächenbehandlung unterliegt der Oxidation; in einer trockenen Umgebung lagern und bei Bedarf einen Oberflächenschutz anwenden.
  • Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
  • Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
  • Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Muttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Stufenabmessungen, Rändelart, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
