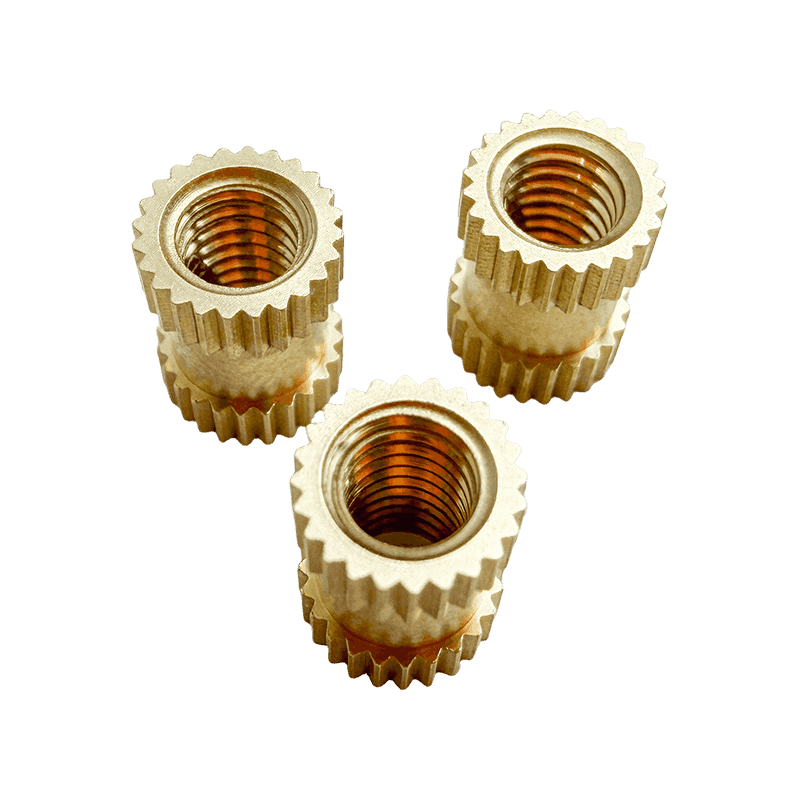

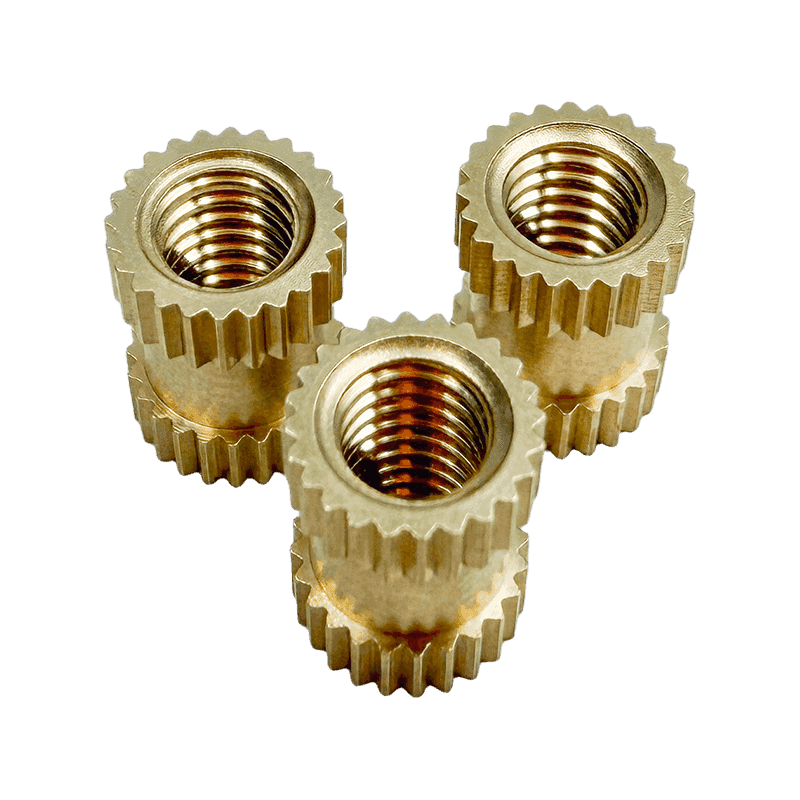

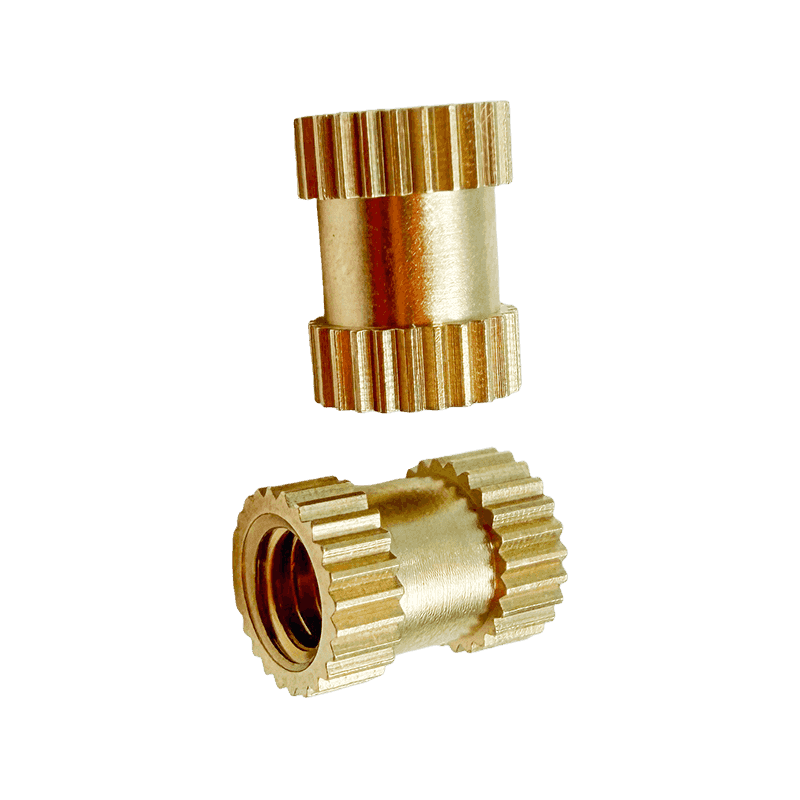

Eingebettete Messingmutter mit gerader Rändelung an beiden Enden

Produktspezifikationen

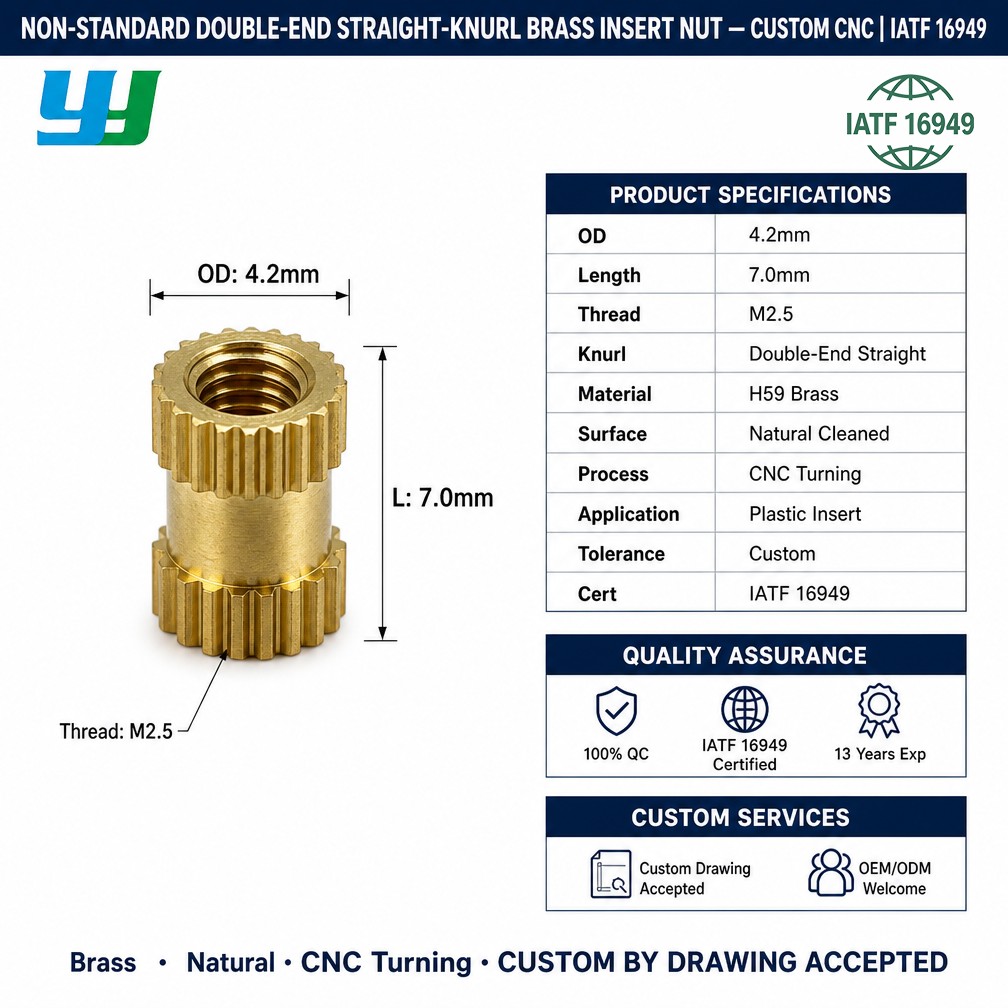

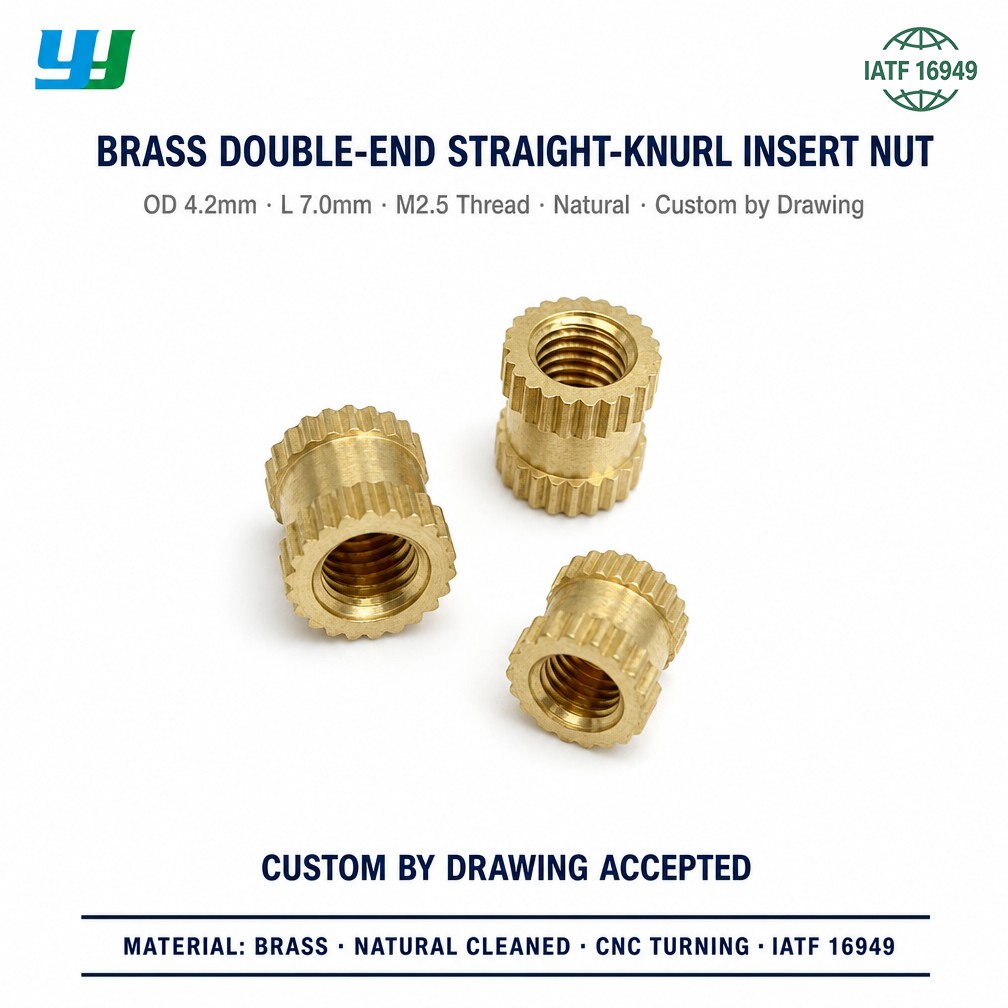

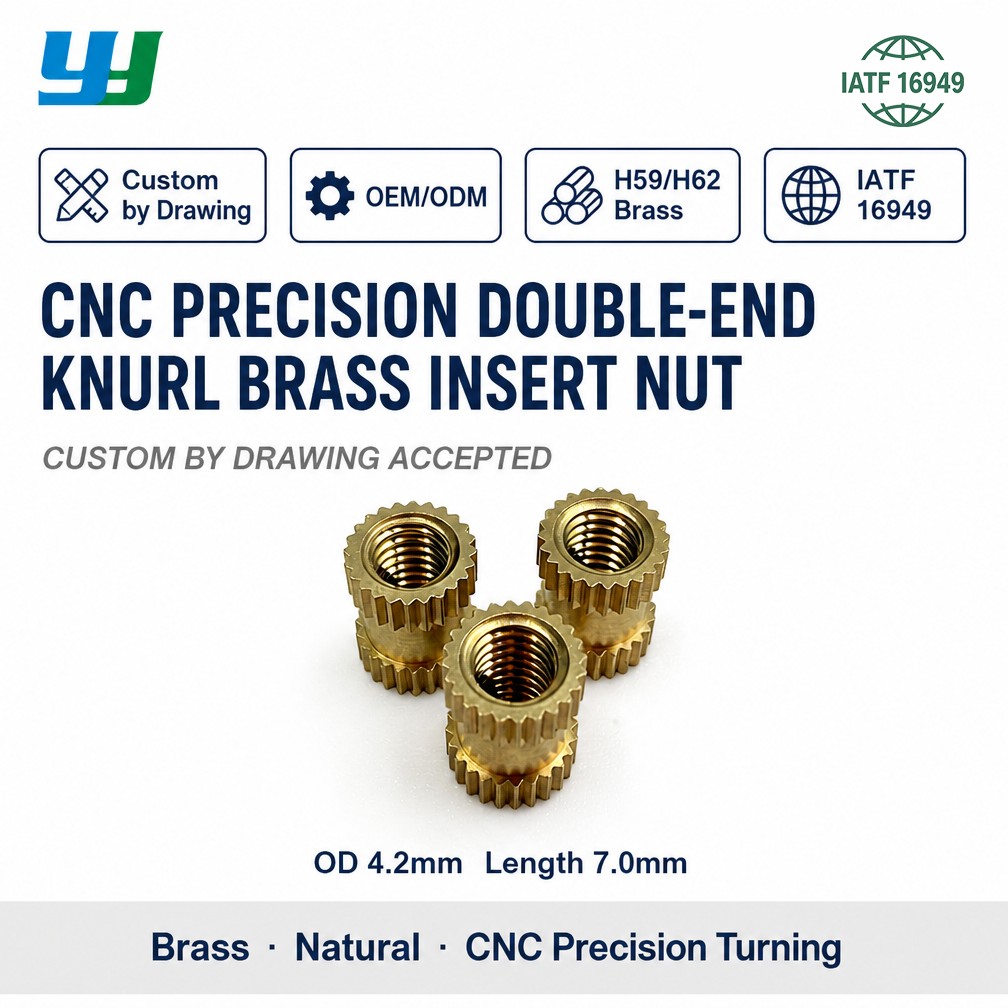

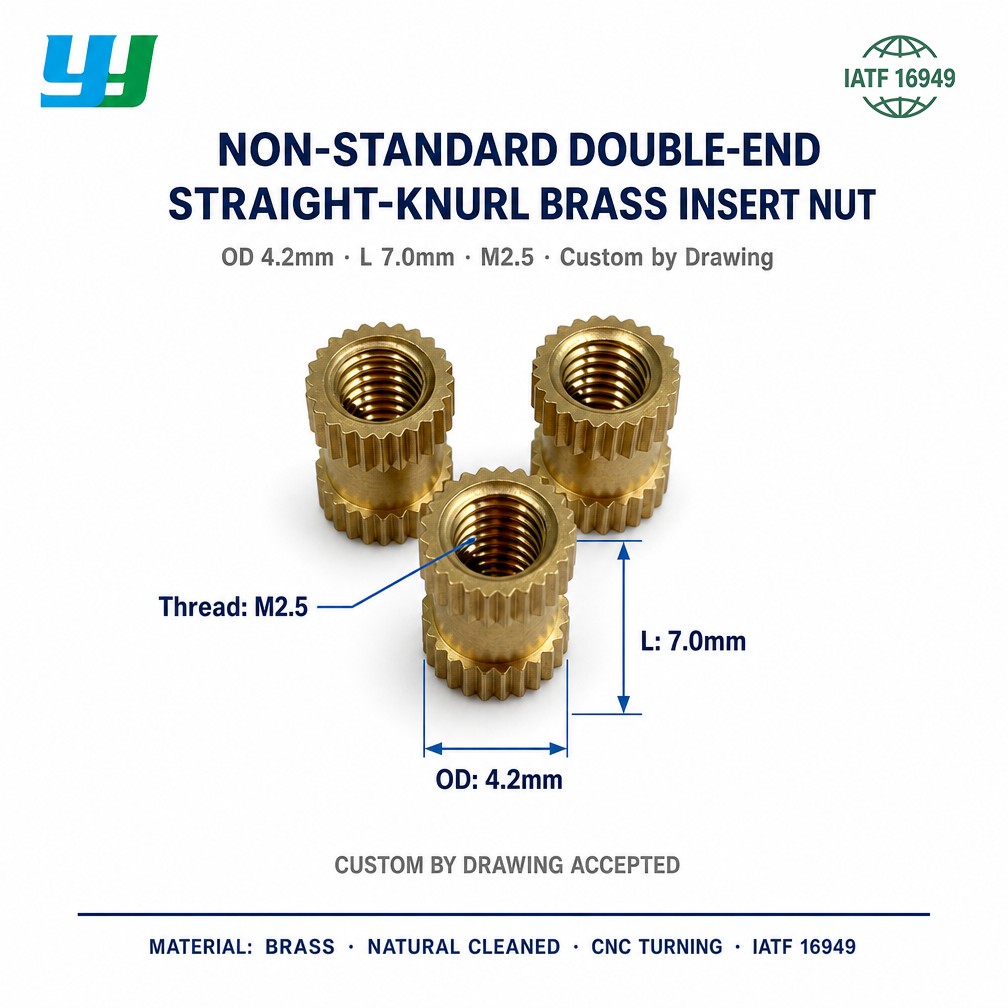

YY00097 — Material: Messing; Oberflächenbehandlung: Reinigung; Außendurchmesser: 4,2 mm; Gesamtlänge: 7,0 mm; Gewinde: M2,5.

YY00056 — Material: Messing; Oberflächenbehandlung: Reinigung; Außendurchmesser: 4,6 mm; Gesamtlänge: 7,0 mm; Gewinde: M3.

YY00096 — Material: Messing; Oberflächenbehandlung: Reinigung; Außendurchmesser: 5,0 mm; Gesamtlänge: 8,0 mm; Gewinde: M3.

YY00234 — Material: Messing; Oberflächenbehandlung: Reinigung; Außendurchmesser: 6,0 mm; Gesamtlänge: 8,0 mm; Gewinde: M4.

Preis: Bitte kontaktieren Sie uns für aktuelle Preise.

Anpassung: Nicht standardmäßige Abmessungen, Gewinde, Rändelarten und Materialien sind auf Anfrage erhältlich.

 Kernvorteile

• Doppelte, gerade Rändelung: Beide Enden tragen ein gerades Rändelband, das die Kontaktfläche mit dem Kunststoff vergrößert und einer Drehbewegung unter Drehmoment widersteht.
• Anti-Pull-Out-Geometrie: Die gerändelten Abschnitte erzeugen nach dem Formen oder Heißabstecken eine mechanische Verriegelung mit dem umgebenden Kunststoff.
• Messingkonstruktion: Messing bietet Wärmeleitfähigkeit, Korrosionsbeständigkeit in typischen Innenräumen und Kompatibilität mit gängigen Formverfahren.
• Gereinigte Oberfläche: Der Reinigungsprozess entfernt Bearbeitungsrückstände und bereitet die Oberfläche auf ein gleichmäßiges Kleben oder Einsetzen vor.
• Metrischer Gewindebereich: Innengewinde M2.5, M3 und M4 decken gängige Befestigungsanforderungen in kleinen Elektronik- und Präzisionsbaugruppen ab.
• Nicht standardmäßige Anpassung: Außendurchmesser, Länge, Gewindegröße und Rändelmuster können an bestimmte Gehäusedesigns angepasst werden.

Produktmerkmale

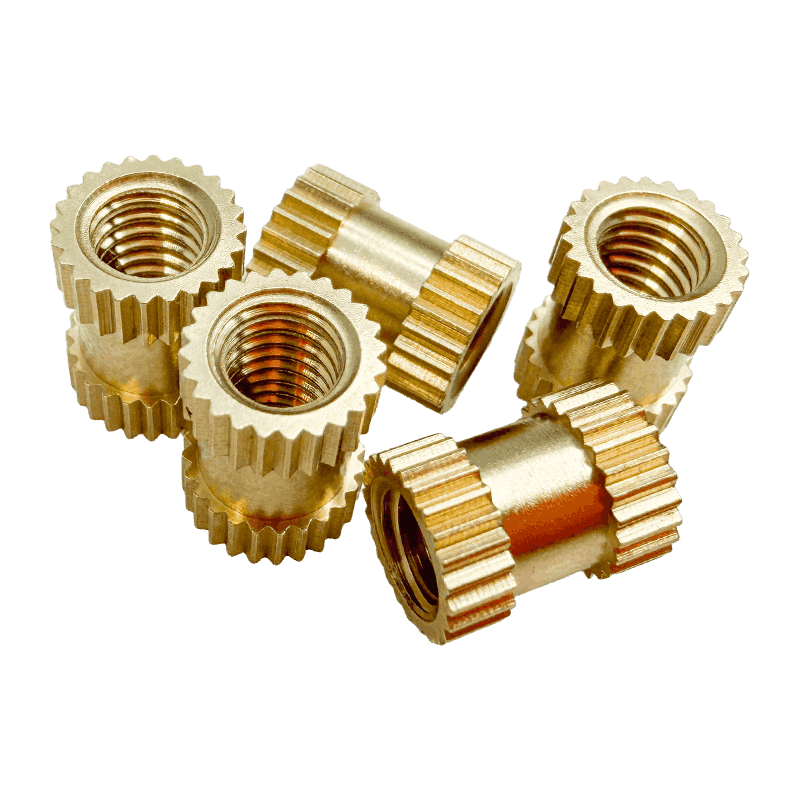

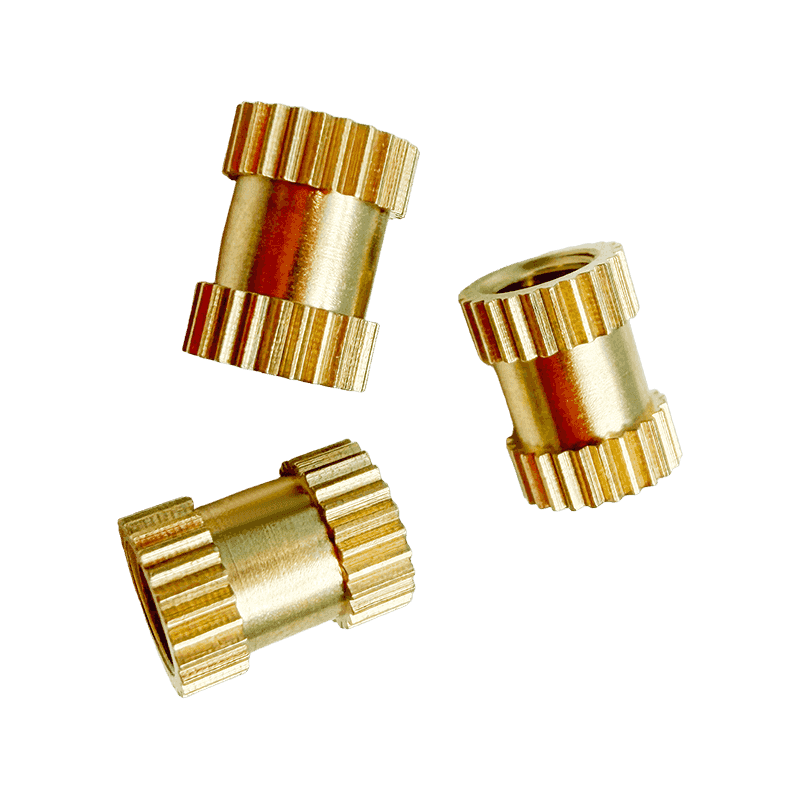

• An beiden Enden gerade Rändelung, mit glattem Mittelteil zwischen den Rändelbändern.
• Karosserie aus bearbeitetem Messing mit gleichbleibender Maßtoleranz.
• Innenmetrisches Gewinde, hergestellt in Standardteilung.
• Erhältlich in Außendurchmessern von 4,2 mm bis 6,0 mm.
• Gesamtlängen von 7,0 mm und 8,0 mm im Standardbereich.
• Oberflächenreinigungsbehandlung zur Entfernung von Schneidflüssigkeit und feinen Partikeln.
• Geeignet für Press-Fit-, Wärmeabsteck- und Einsatzformprozesse.
• RoHS-bezogene Materialoptionen können je nach Projektanforderungen besprochen werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Kunststoffgehäuse für medizinische Geräte
• Telekommunikationsgeräte
• Kunststoffteile für Elektrowerkzeuge und -geräte
• 3D-gedruckte und bearbeitete Prototypbaugruppen, die Gewindeeinsätze erfordern
• Jede thermoplastische Baugruppe, die eine wiederholte Befestigung und Demontage erfordert

FAQ und Lösungen

F1: Was ist der Unterschied zwischen Doppelendrändelung und Einendrändelung?
A: Die Doppelendrändelung bietet zwei Eingriffszonen innerhalb des Kunststoffs, wodurch die Drehmomentbeständigkeit im Vergleich zu einem einzelnen Rändelband verbessert werden kann. Es wird häufig verwendet, wenn der Einsatz sowohl Rotations- als auch Axialbelastungen ausgesetzt ist.

F2: Welche Installationsmethode wird empfohlen?
A: Der Einsatz kann je nach Kunststoffart und Wandstärke durch Heißabstecken, Ultraschalleinsetzen oder Presssitz installiert werden. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Wie wähle ich den richtigen Außendurchmesser?
A: Der Außendurchmesser sollte der für den jeweiligen Kunststoff und die Installationsmethode empfohlenen Formlochgröße entsprechen. Ein zu kleines Loch kann den Vorsprung knacken; Ein zu großes Loch kann den Auszugswiderstand verringern.

F4: Kann die Fadengröße angepasst werden?
A: Ja. Auf Anfrage können nicht standardmäßige Fäden, einschließlich unterschiedlicher metrischer Größen und Tonhöhen, hergestellt werden.

F5: Was ist der Zweck der Reinigungsbehandlung?
A: Durch die Reinigung werden Bearbeitungsöle, Späne und Oberflächenverunreinigungen entfernt. Dies unterstützt ein gleichmäßiges Einführverhalten und verringert das Kontaminationsrisiko in der Endmontage.

F6: Sind diese Einsätze für den Außenbereich geeignet?
A: Messing bietet eine mäßige Korrosionsbeständigkeit, aber Umgebungen im Freien oder bei hoher Luftfeuchtigkeit können eine zusätzliche Oberflächenbehandlung oder Materialauswahl erfordern. Bitte bestätigen Sie uns die Betriebsbedingungen.

F7: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Rändelart, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Messingmuttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Rändelart, Fase und Oberflächenbehandlung. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
