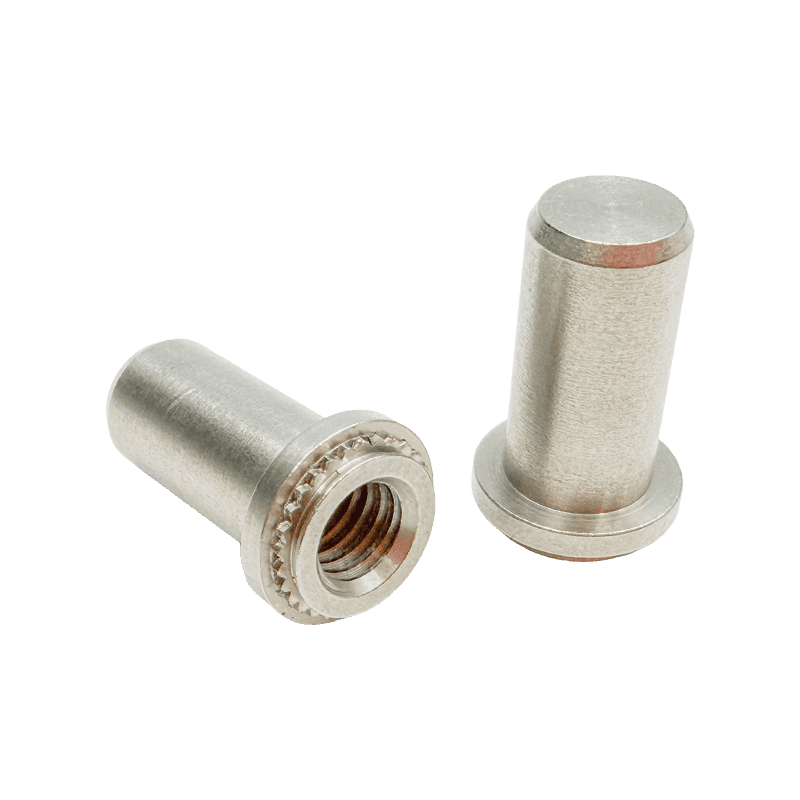

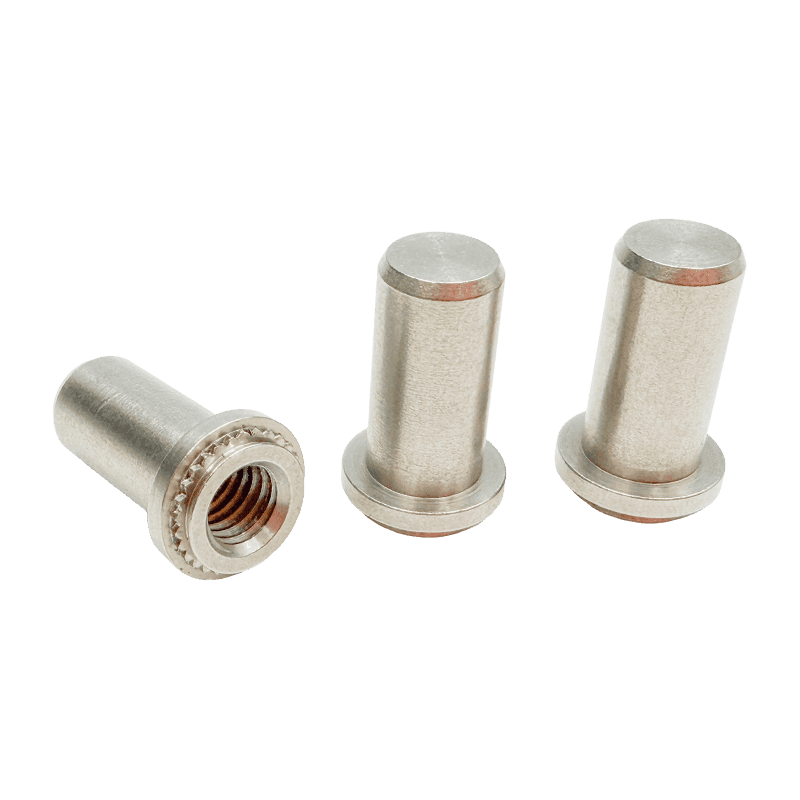

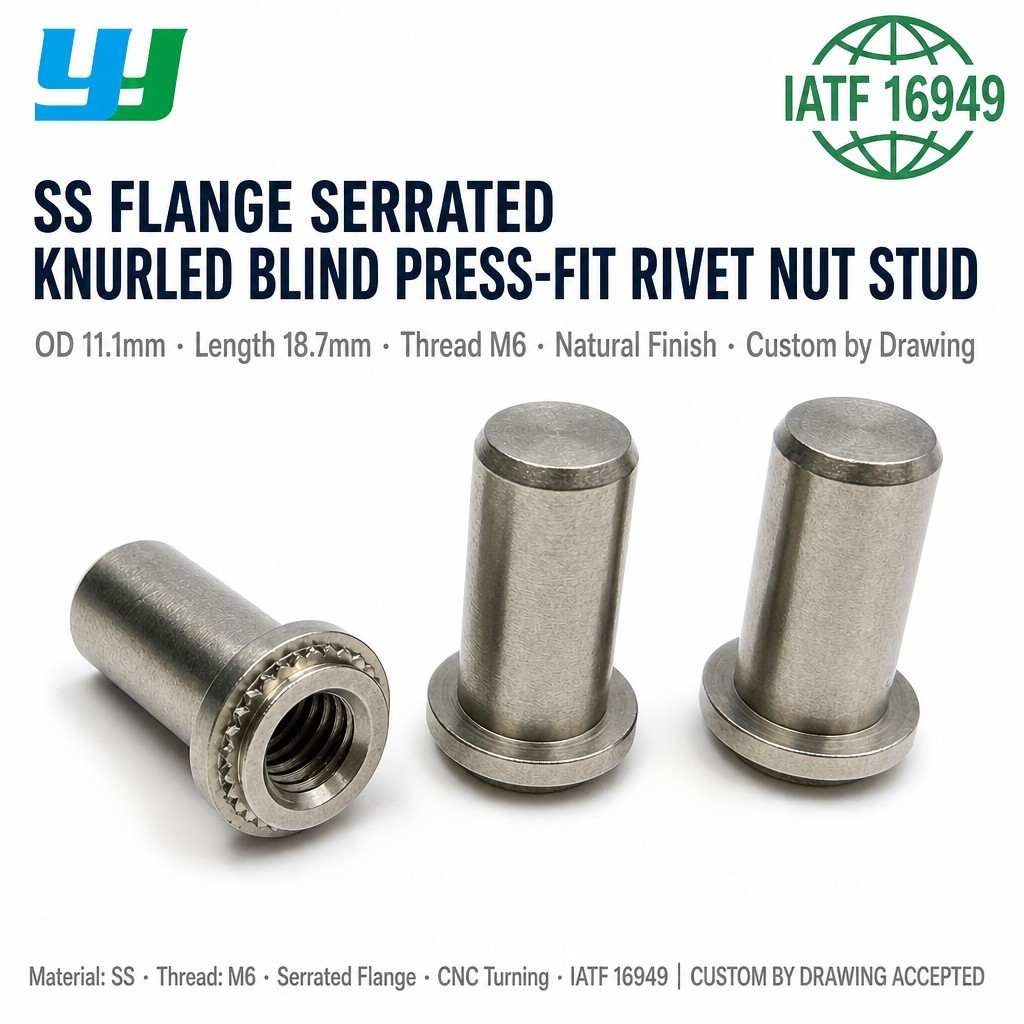

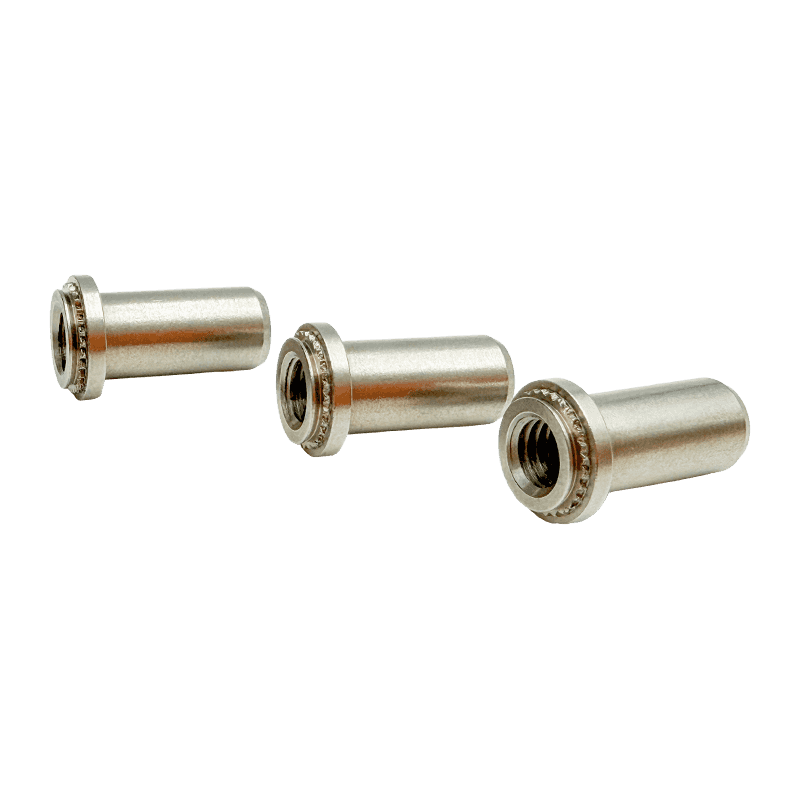

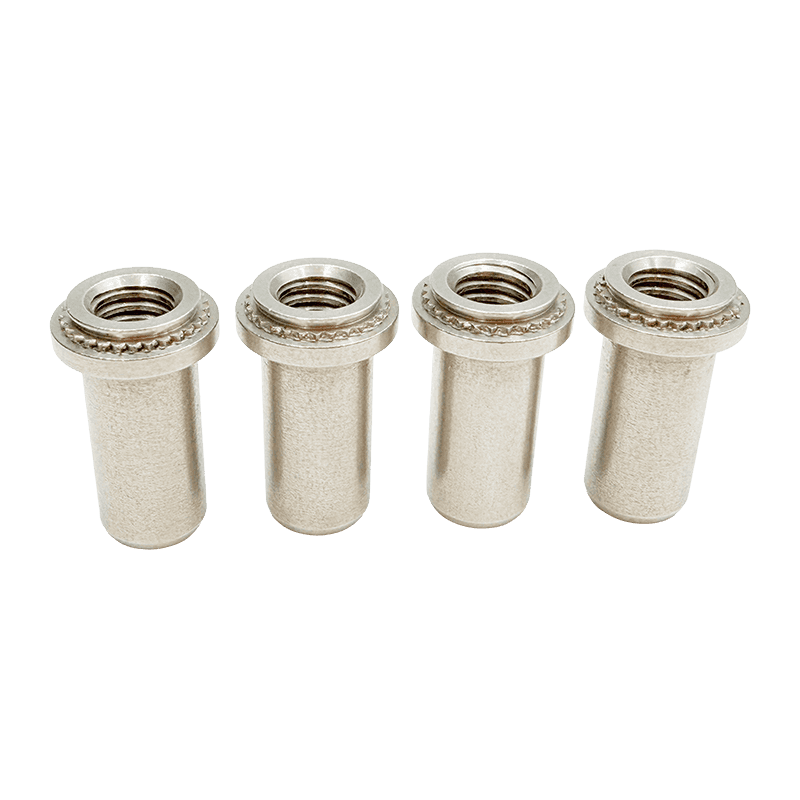

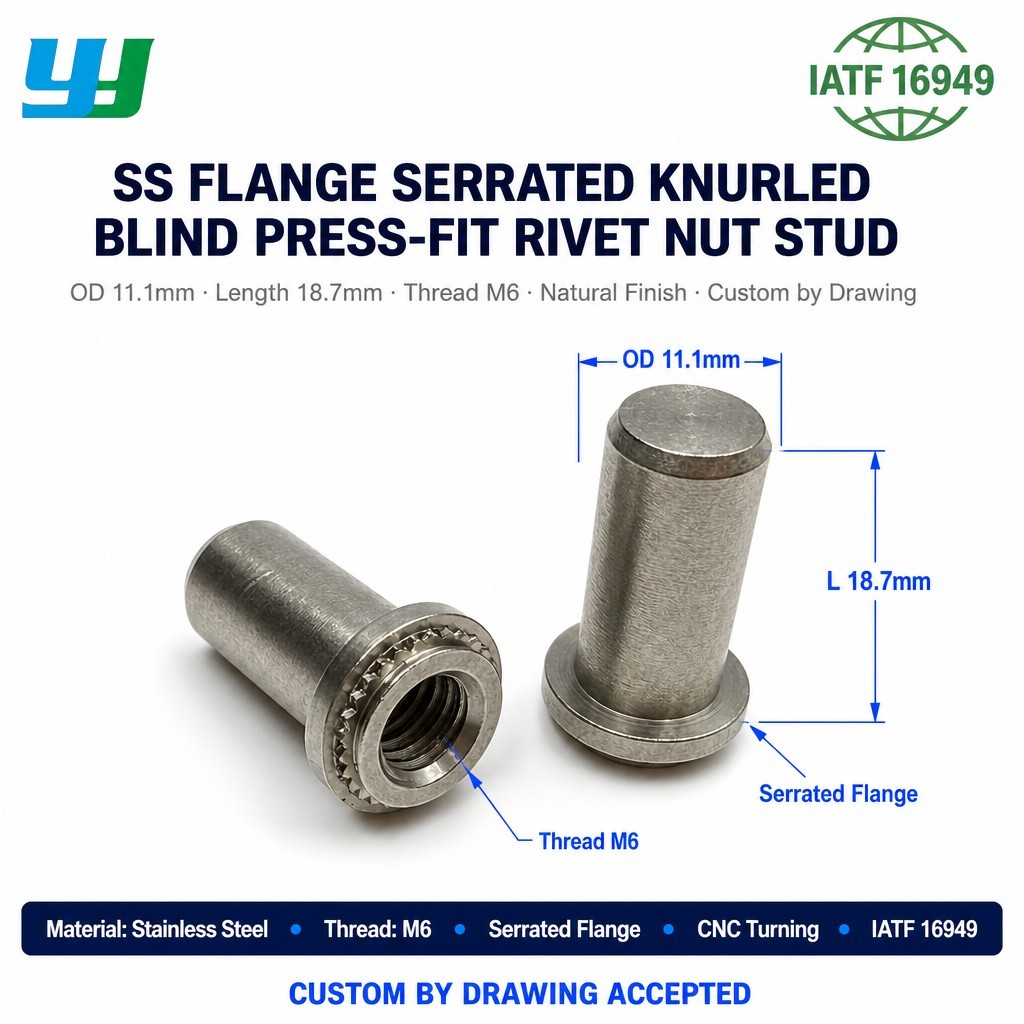

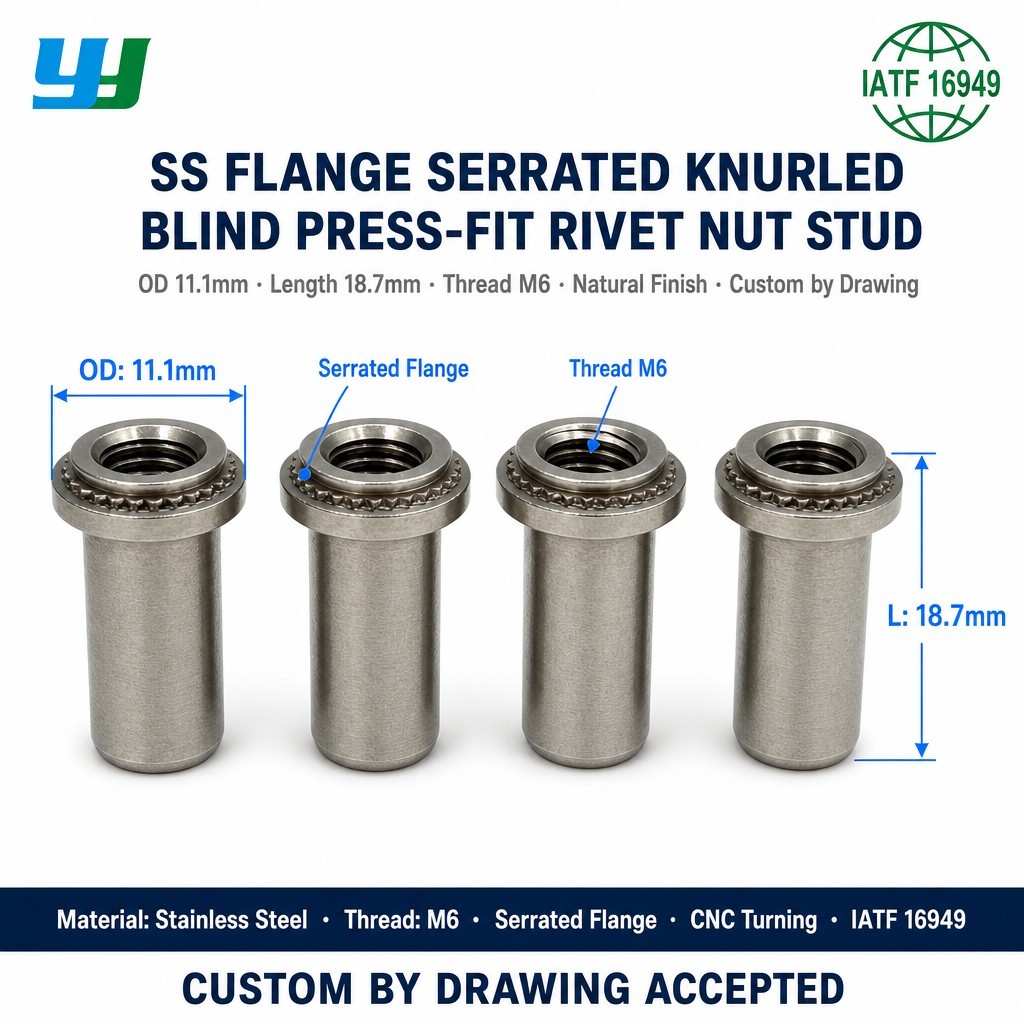

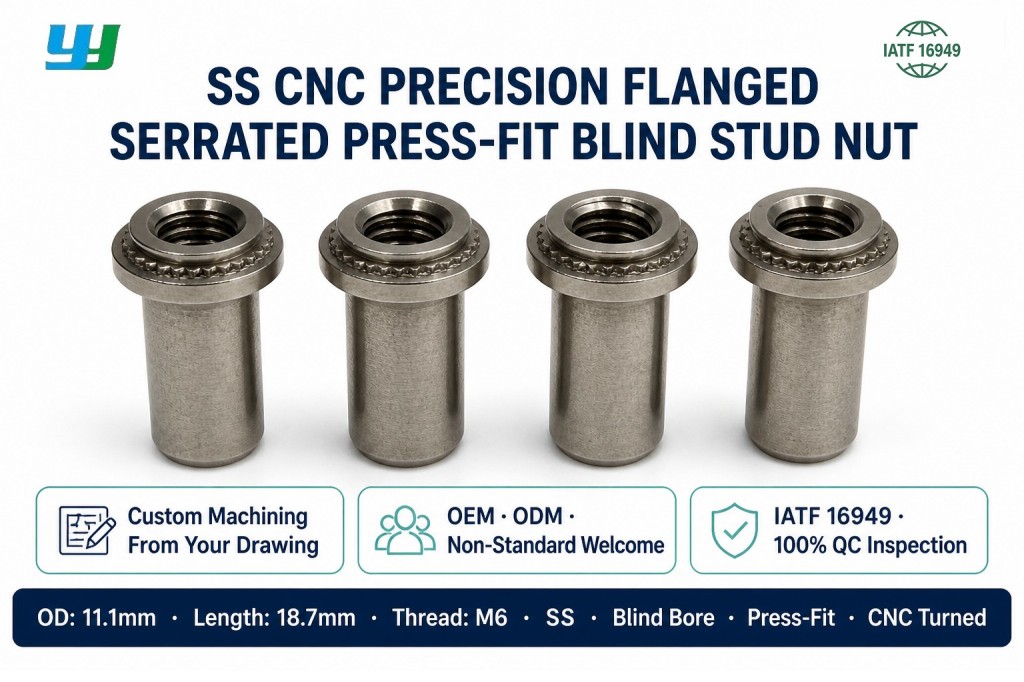

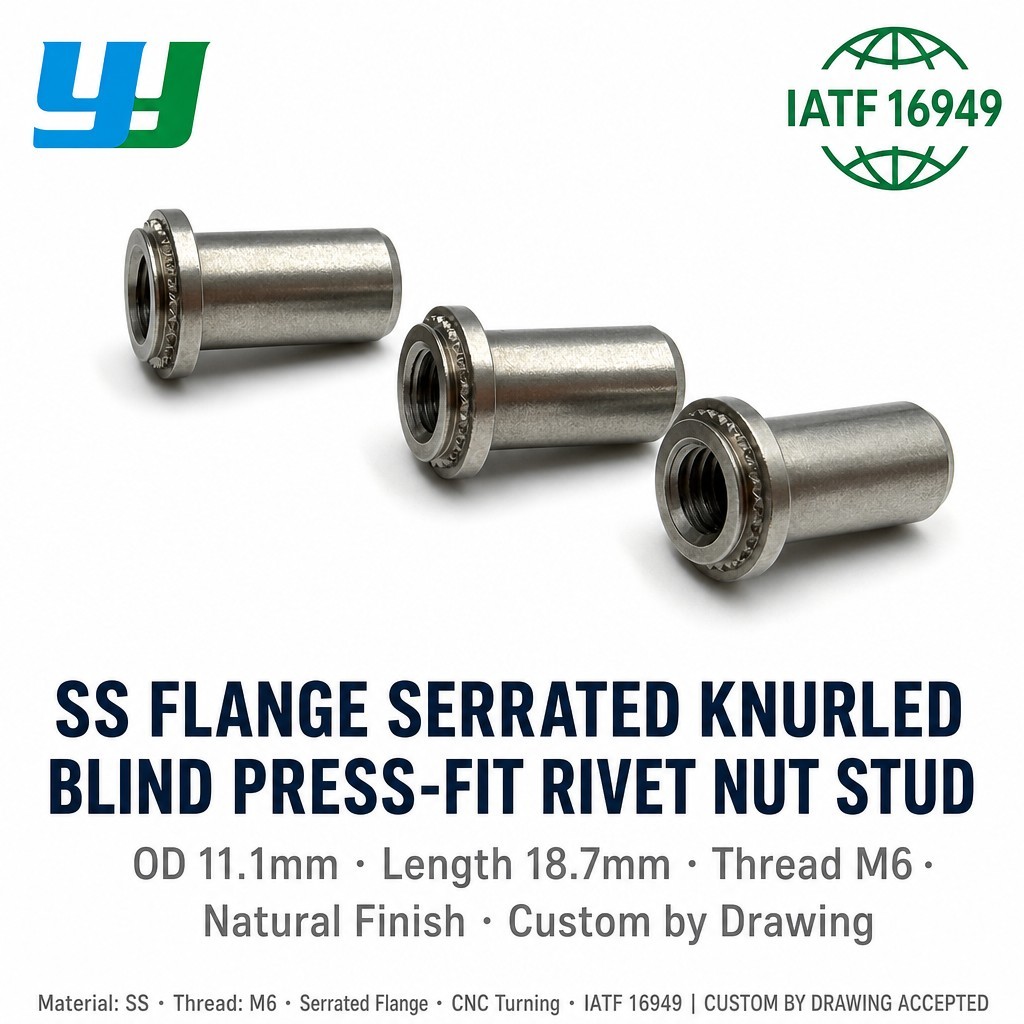

Selbstklemmender Mutternbolzen aus Edelstahl mit Flansch und gezacktem Knäuel und Blindloch

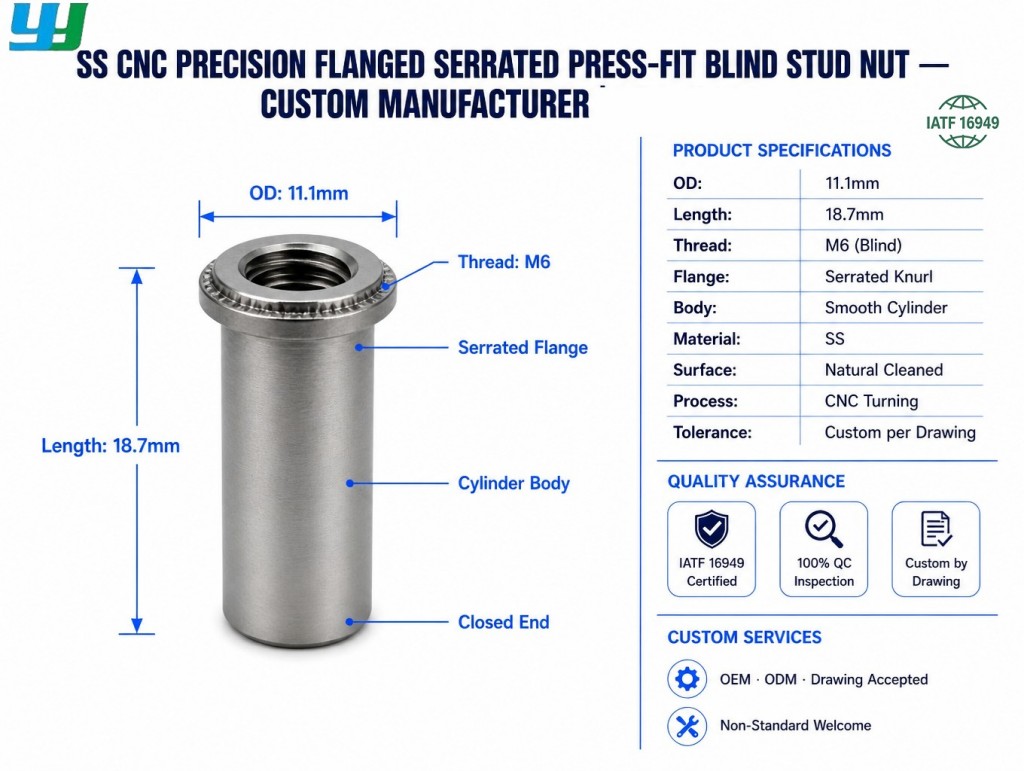

Produktspezifikationen

Material	Edelstahl
Oberflächenbehandlung	Natürliches Finish, Reinigung
Außendurchmesser	11,1 mm
Gesamtlänge	18,7 mm
Faden	M6
Prozess	CNC-Drehen
Kopftyp	Flanschkopf mit gezackter Rändelung
Gewindetyp	Sackloch, Innengewinde
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

• Flanschkopf: Der Flansch dient als Auflagefläche für die Platte und verteilt die Last beim Andrücken und Festziehen.
• Gezahnte Rändelung: Die Zacken unter dem Flansch greifen beim Einpressen in die Plattenoberfläche ein, was den Drehwiderstand nach der Montage unterstützt.
• Blindlochgewinde: Das geschlossene Innengewinde begrenzt die Schraubentiefe und verhindert ein Durchlaufen, was zu Abstands- und Distanzfunktionen passt.
• Edelstahlkonstruktion: Edelstahl bietet Korrosionsbeständigkeit und mechanische Festigkeit für Platten und Baugruppen, die Feuchtigkeit oder Belastung ausgesetzt sind.
• Natürliches Finish mit Reinigung: Die Reinigungsbehandlung entfernt Bearbeitungsrückstände und das natürliche Finish eignet sich für Anwendungen, bei denen keine zusätzliche Beschichtung erforderlich ist.
• Press-Fit-Installation: Der Abstandshalter wird durch Einpressen in ein vorbereitetes Loch installiert, das zu Blech- und Plattenmontageprozessen passt.
• M6-Innengewinde: Passt zu Befestigungselementen, die in mittleren und größeren Platten- und Gehäusebaugruppen verwendet werden.
• Verlängerter Körper: Die Gesamtlänge von 18,7 mm sorgt für Abstand zwischen den Platten und eine längere Gewindeeingreiftiefe.

Produktmerkmale

• Flanschkopf mit gezackter Rändelung unter dem Flansch.
• Blindloch-Innengewinde mit geschlossenem Ende.
• Karosserie aus bearbeitetem Edelstahl mit gleichbleibender Maßtoleranz.
• Internes metrisches M6-Gewinde, hergestellt in Standardteilung.
• Außendurchmesser von 11,1 mm und Gesamtlänge von 18,7 mm.
• Natürliches Finish mit Reinigungsbehandlung.
• Geeignet für den Pressmontageeinbau in Blech- und Plattenbaugruppen.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Flanschgeometrie hergestellt werden.

Anwendungen

• Blechgehäuse und Fahrgestellbaugruppen
• Regale und Paneele für elektronische Geräte
• Bedienfelder und Instrumentengehäuse
• Telekommunikationsgeräte
• Industrielle Maschinenpaneele
• Innen- und Strukturpaneele für Kraftfahrzeuge
• Prototypen und Baugruppen mit geringem Volumen
• Anwendungen, die einen Plattenabstand mit Gewindeverbindung erfordern

FAQ und Lösungen

F1: Welche Funktion hat die gezackte Rändelung unter dem Flansch?
A: Die Zacken greifen bei der Pressmontage in die Plattenoberfläche ein. Dies unterstützt den Drehwiderstand nach der Installation und kann für elektrische Kontinuität zwischen Abstandshalter und Paneel sorgen.

F2: Wie wird diese Pattsituation installiert?
A: Die Installation erfolgt durch Einpressen des Abstandshalters in ein vorbereitetes Loch in der Platte, wobei der Flansch an der Plattenoberfläche anliegt. Einbaukraft und Lochgröße sollten dem Plattenmaterial und der Plattendicke entsprechen.

F3: Welche Funktion hat das Sacklochgewinde?
A: Das geschlossene Innengewinde begrenzt die Schraubentiefe und verhindert, dass die Schraube durch den Abstandshalter gelangt. Dies eignet sich für Abstands- und Distanzfunktionen, bei denen eine definierte Gewindetiefe erforderlich ist.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Flanschdurchmesser und -dicke, Rändelart, Sacklochtiefe, Materialqualität, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des Plattenlochs, die Plattendicke und die Flanschabmessungen.
• Verwenden Sie eine auf das Plattenmaterial abgestimmte Installationskraft, um eine Verformung der Platte oder des Flansches zu vermeiden.
• Vermeiden Sie ein übermäßiges Anzugsdrehmoment, das das Innengewinde oder die Platte beschädigen kann.
• Überprüfen Sie vor der Montage die Innengewindekompatibilität mit der Gegenschraube.
• Bei Anwendungen, die elektrische Kontinuität erfordern, bestätigen Sie den Kontaktzustand zwischen den Verzahnungen und der Plattenoberfläche.
• Für Anwendungen mit spezifischen Korrosionsanforderungen bestätigen Sie mit uns die Materialqualität und die Betriebsbedingungen.

Anpassung und Bestellung

Nicht standardmäßige Abstandshalter und eingebettete Muttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen, Rändeltyp, Sacklochtiefe, Materialqualität, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
