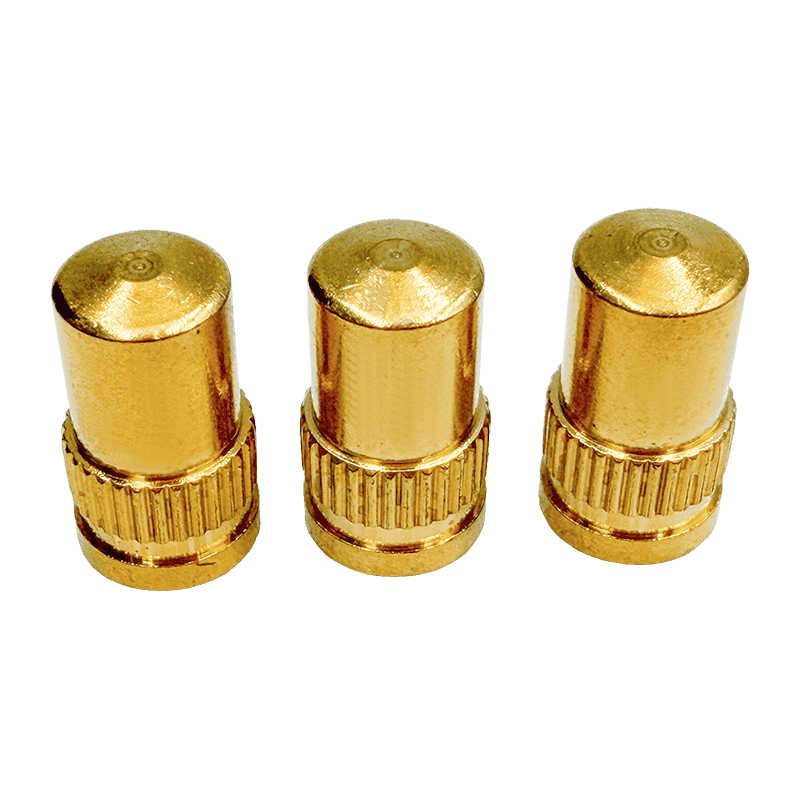

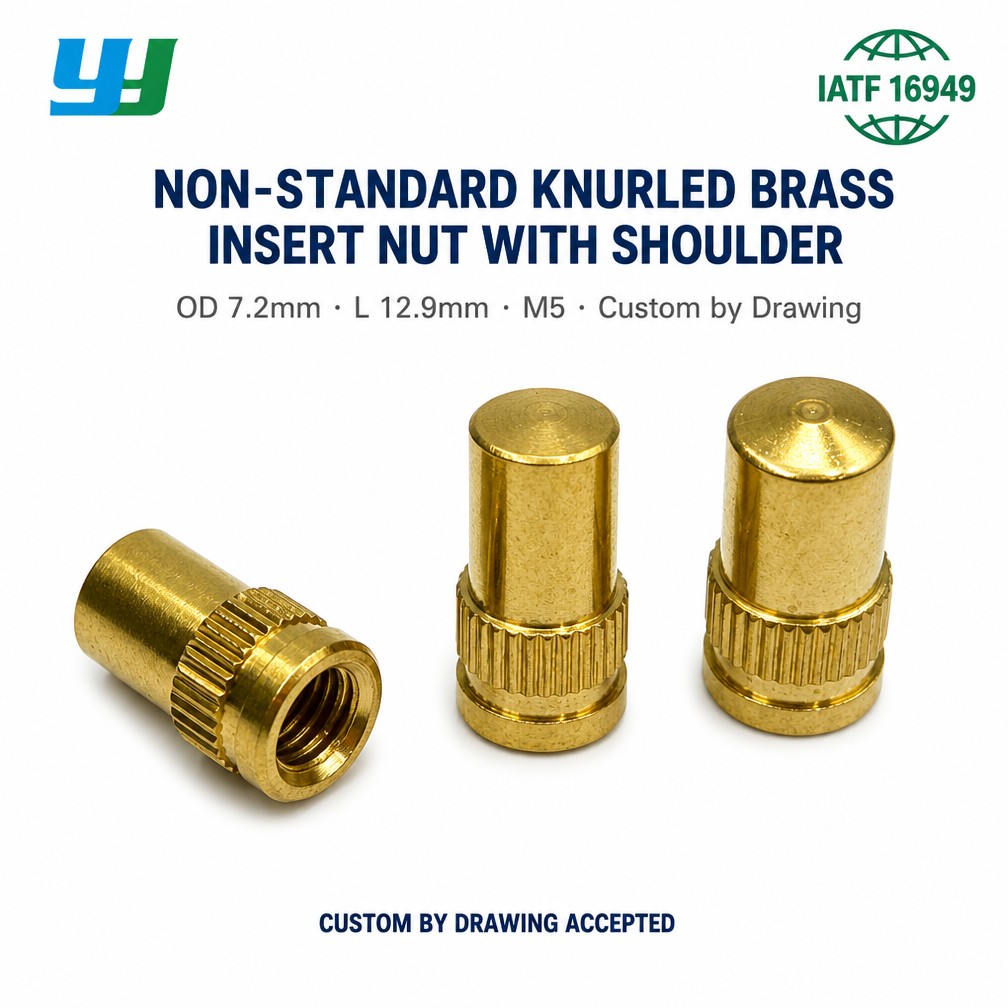

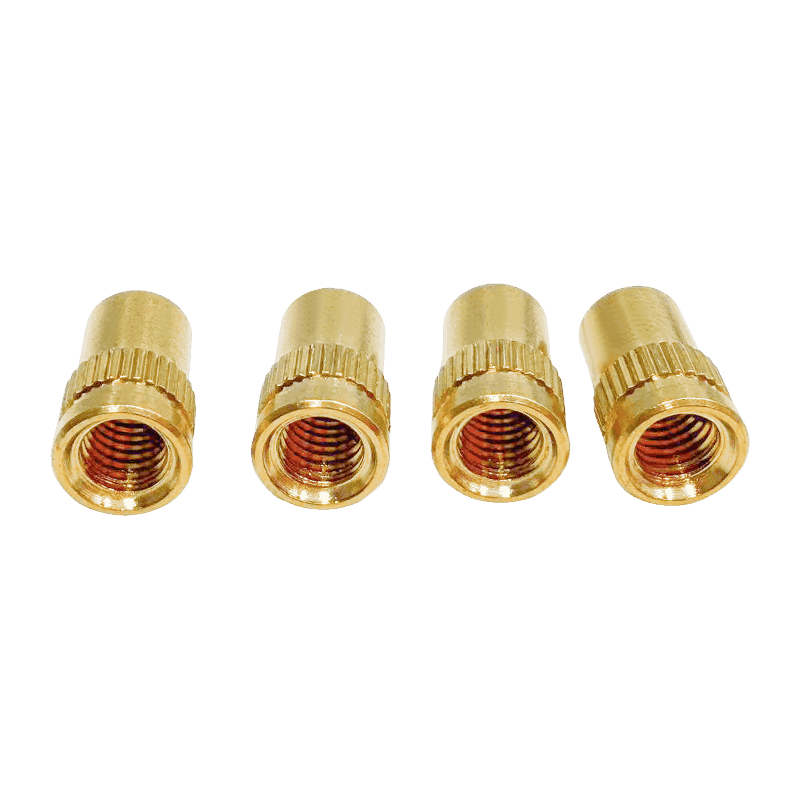

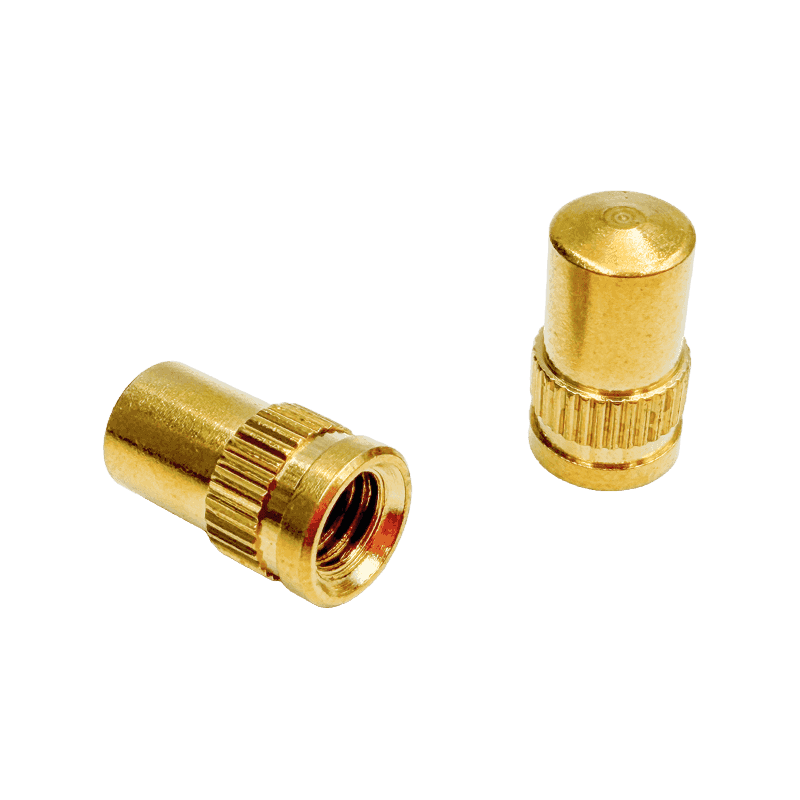

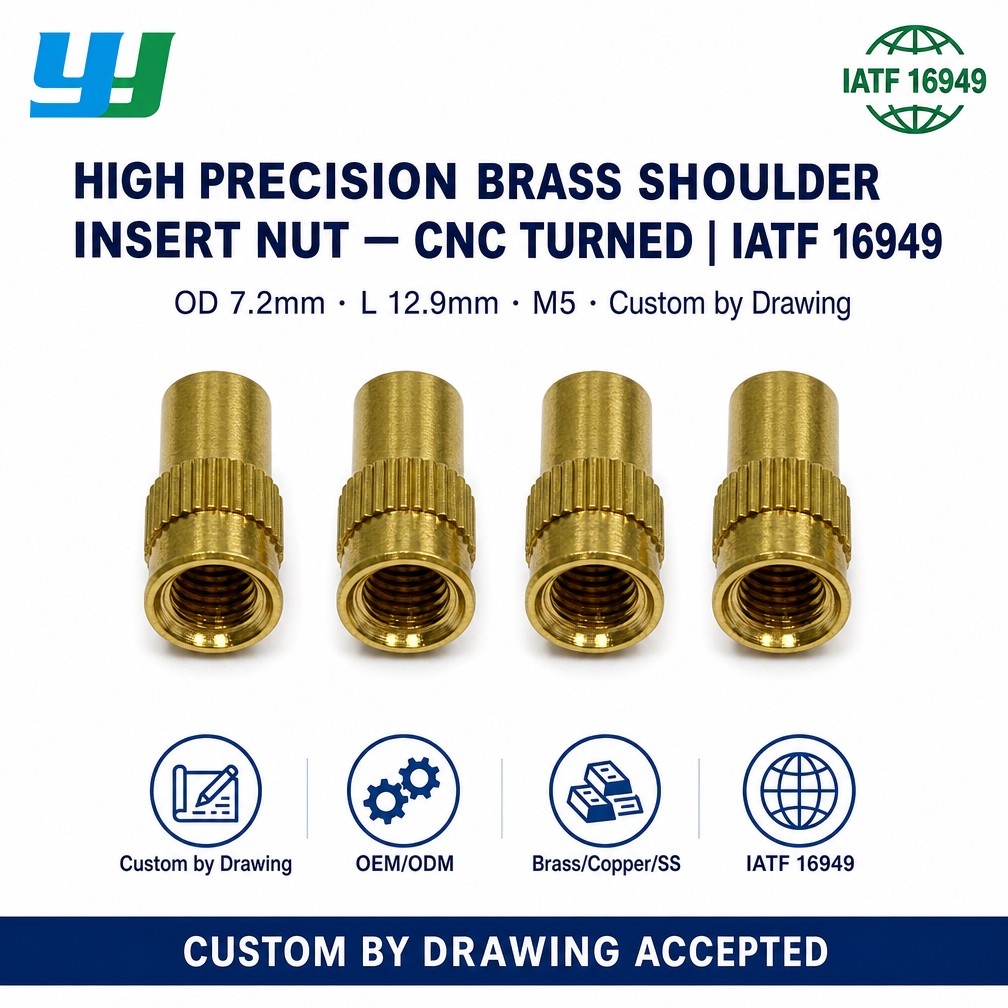

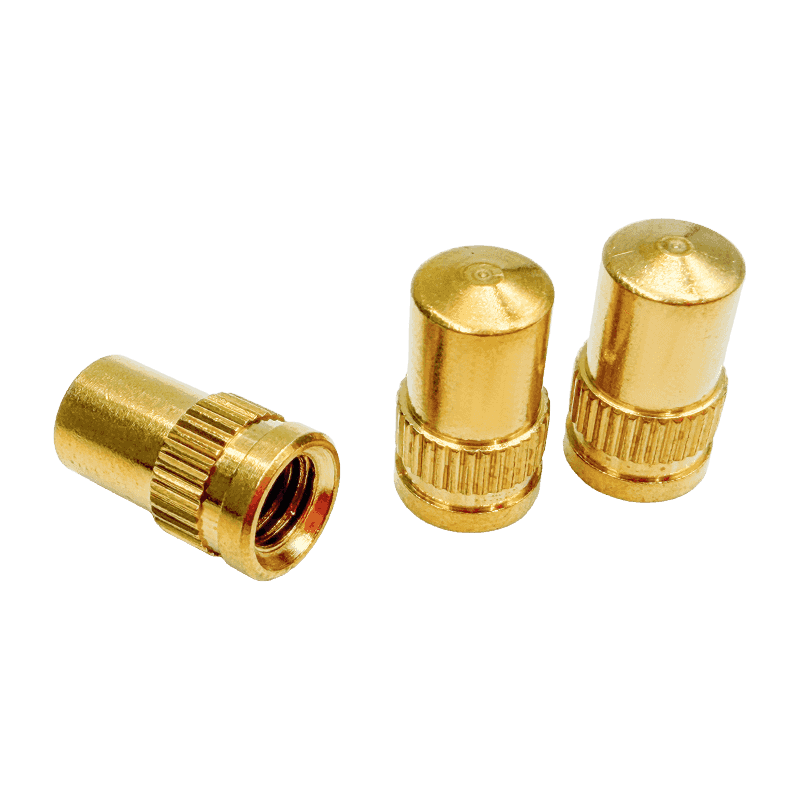

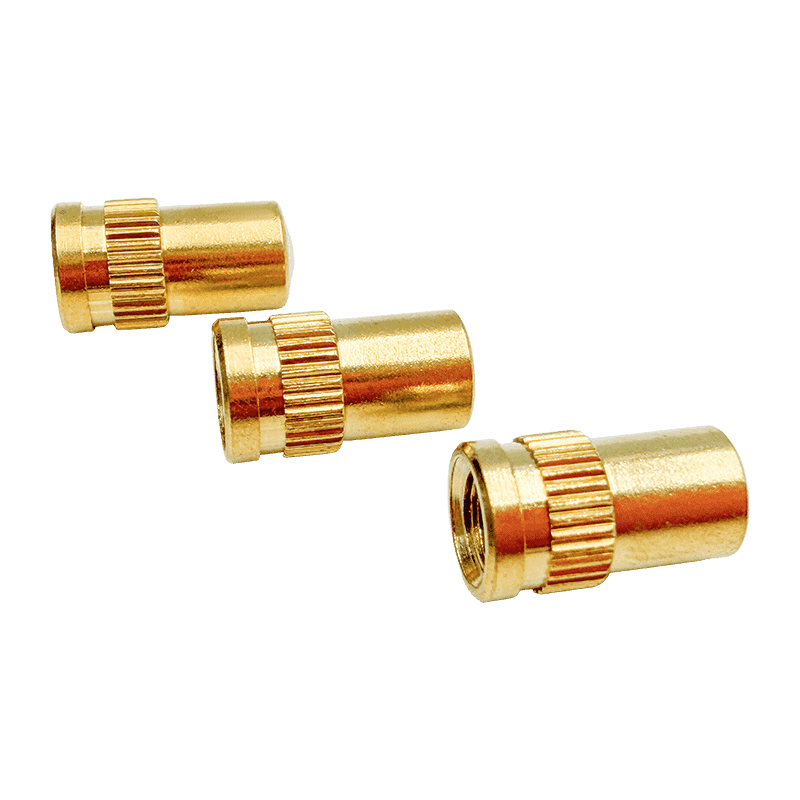

Hochpräzise Einsatzmutter aus gestuftem Rändelmessing

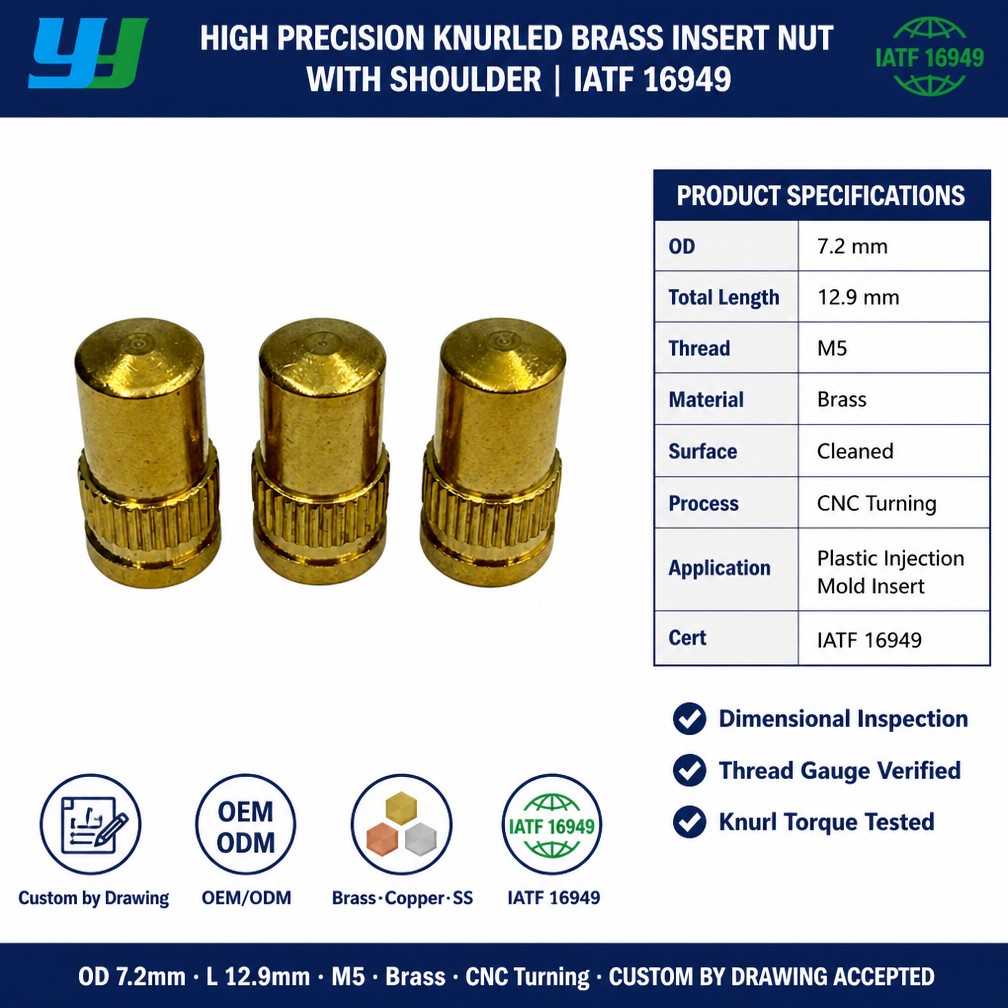

Produktspezifikationen

Material	Messing
Oberflächenbehandlung	Reinigung

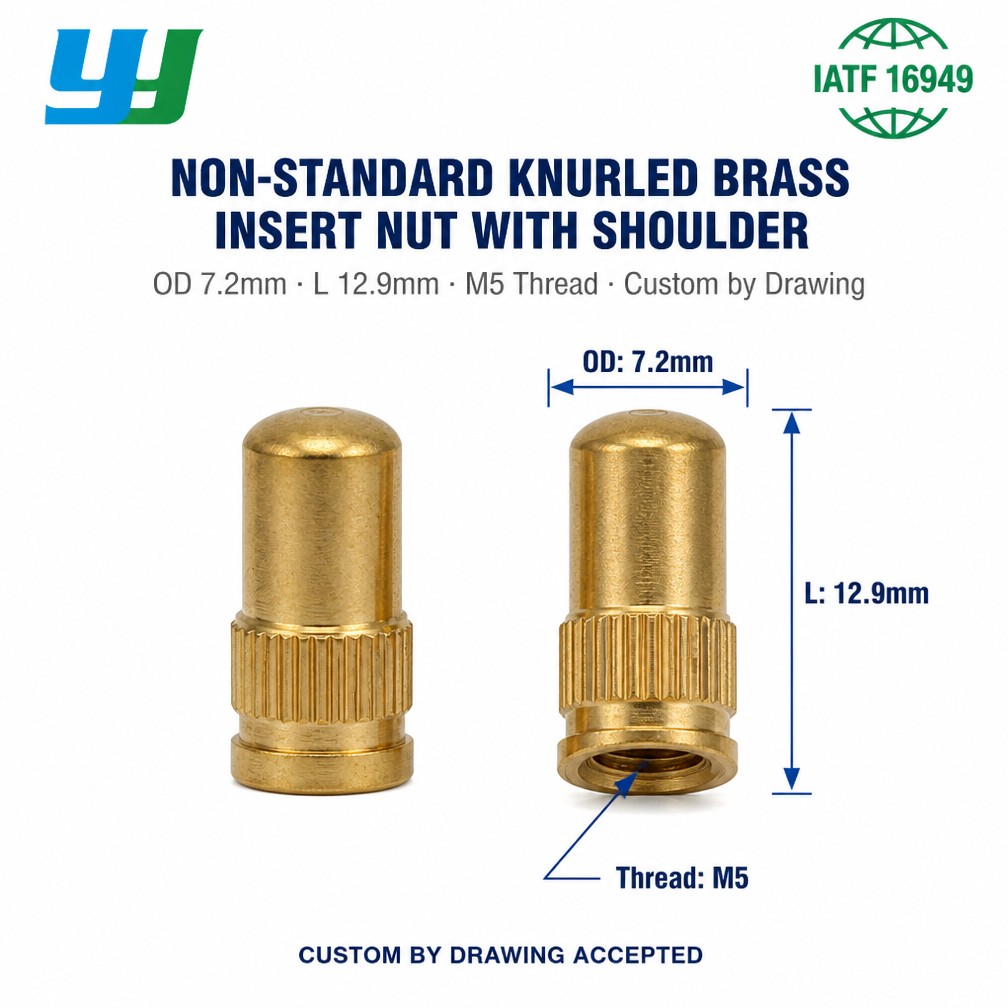

Außendurchmesser	7,2 mm
Gesamtlänge	12,9 mm
Faden	M5
Prozess	CNC-Drehen
Profil	Stufenkörper mit Rändelung
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Stufenabmessungen und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

• Stufenprofil: Die Stufengeometrie ermöglicht es dem Einsatz, an einem passenden abgestuften Formloch zu sitzen und unterstützt die axiale Positionierung während der Installation.
• Rändelkörper: Das Rändelmuster greift in den Kunststoff ein und widersteht Drehbewegungen unter Drehmoment.
• Anti-Auszieh-Geometrie: Der gerändelte Abschnitt erzeugt nach dem Formen oder Heißabstecken eine mechanische Verriegelung mit dem Kunststoff.
• CNC-Drehen: Der Bearbeitungsprozess weist eine gleichbleibende Maßtoleranz hinsichtlich Außendurchmesser, Länge, Stufenabmessungen und Gewinde auf.
• Messingkonstruktion: Messing bietet Wärmeleitfähigkeit und Korrosionsbeständigkeit in typischen Innenräumen und ist mit gängigen Form- und Wärmeabsteckprozessen kompatibel.
• Gereinigte Oberfläche: Die Reinigungsbehandlung entfernt Bearbeitungsrückstände und bereitet die Oberfläche auf ein gleichmäßiges Einführverhalten vor.
• M5-Innengewinde: Passt zu Befestigungselementen, die in mittelgroßen Gehäusen und Kunststoffteilen verwendet werden.
• Erweiterte Länge: Die Gesamtlänge von 12,9 mm passt zu tieferen Vorsprüngen und sorgt für eine längere Gewindeeingreiftiefe.

Produktmerkmale

• Stufenkörper mit Rändelung entlang des Einsatzes.
• Stufenprofil zum Einsetzen in geformte Löcher mit passender Stufe.
• Karosserie aus bearbeitetem Messing mit gleichbleibender Maßtoleranz.
• Internes metrisches M5-Gewinde, hergestellt in Standardteilung.
• Außendurchmesser von 7,2 mm und Gesamtlänge von 12,9 mm.
• Reinigungsoberflächenbehandlung zur Entfernung von Schneidflüssigkeit und feinen Partikeln.
• Geeignet für Einlegeformen, Heißabstecken, Ultraschalleinführen und Pressfit.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Stufengeometrie hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für Haushaltsgeräte
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Kunststoffgehäuse für medizinische Geräte
• Telekommunikationsgeräte
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die wiederholt befestigt und demontiert werden müssen

FAQ und Lösungen

F1: Welche Funktion hat das Stufenprofil?
A: Die Stufengeometrie ermöglicht es dem Einsatz, an einem passenden abgestuften Formloch zu sitzen. Dies unterstützt die axiale Positionierung während der Installation und sorgt für eine definierte Kontaktfläche innerhalb des Vorsprungs.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Ultraschalleinstecken oder Presspassung erfolgen. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Können Außendurchmesser, Länge oder Gewinde individuell angepasst werden?
A: Ja. Außendurchmesser, Gesamtlänge, Gewindegröße, Stufenabmessungen und Rändelmuster können nach Kundenzeichnungen oder Mustern hergestellt werden.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Stufenabmessungen, Rändelart, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Stufenabmessungen und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Messingmuttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Stufenabmessungen, Rändelart, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
