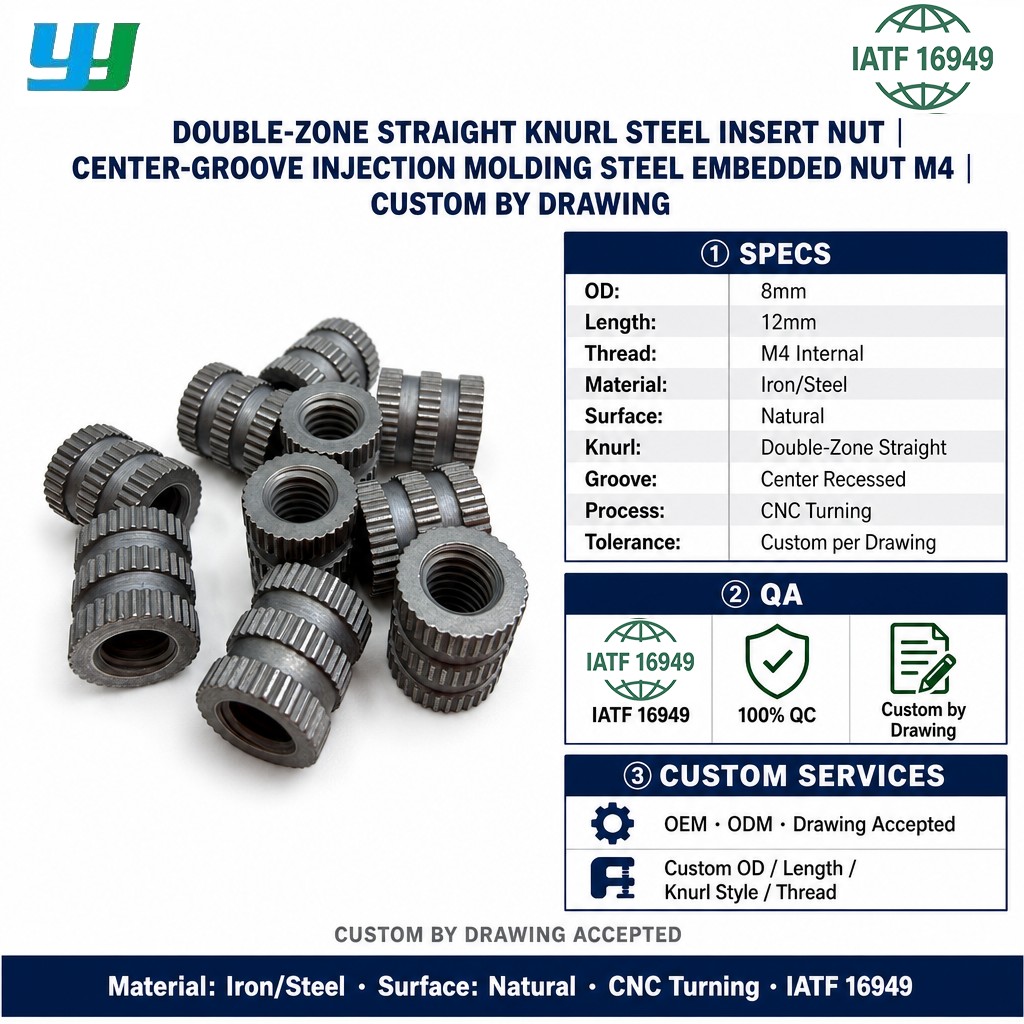

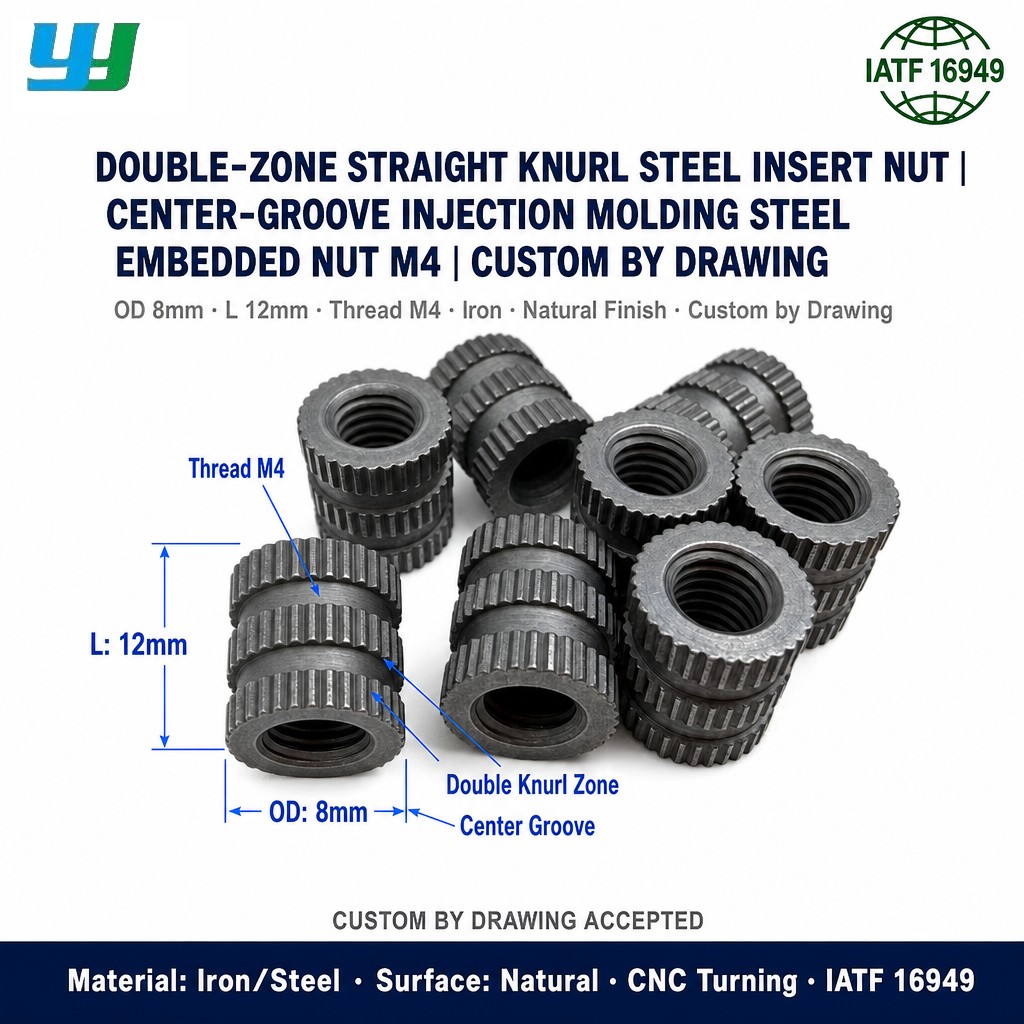

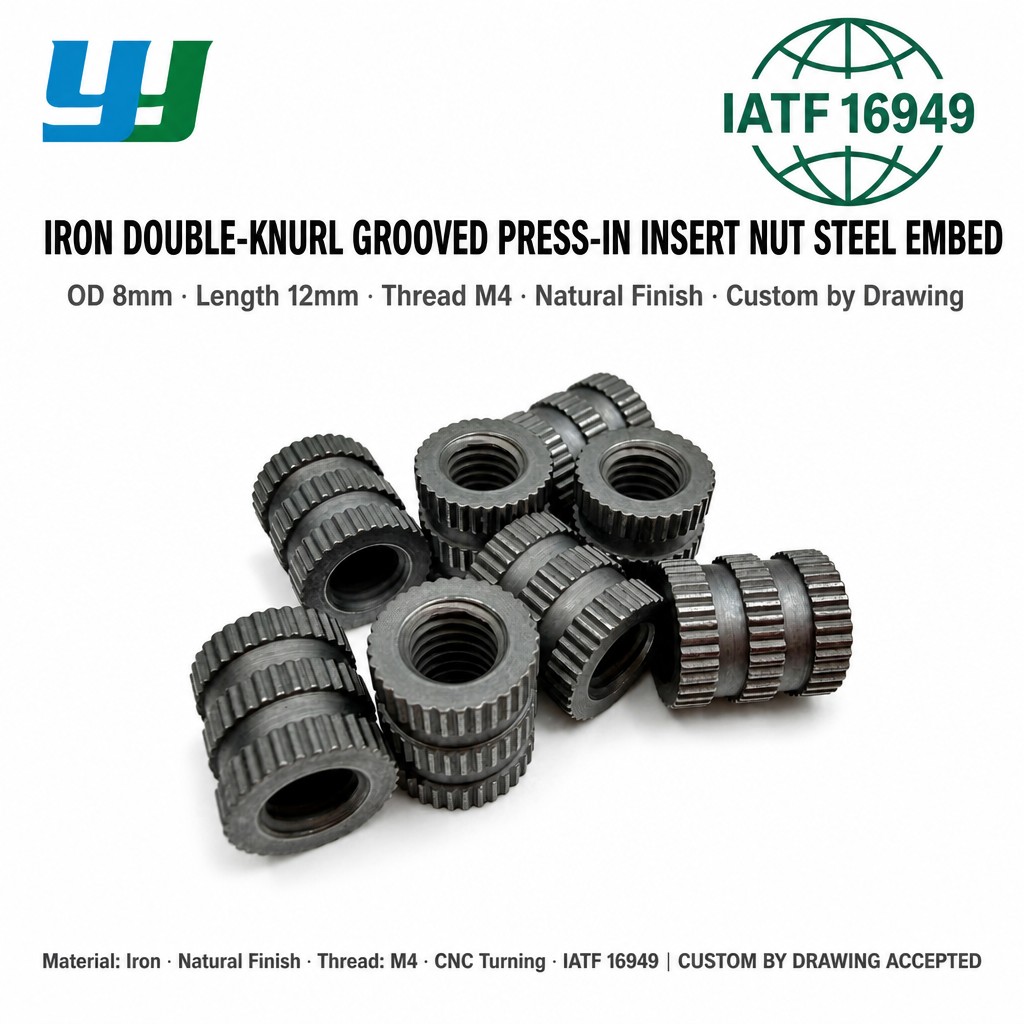

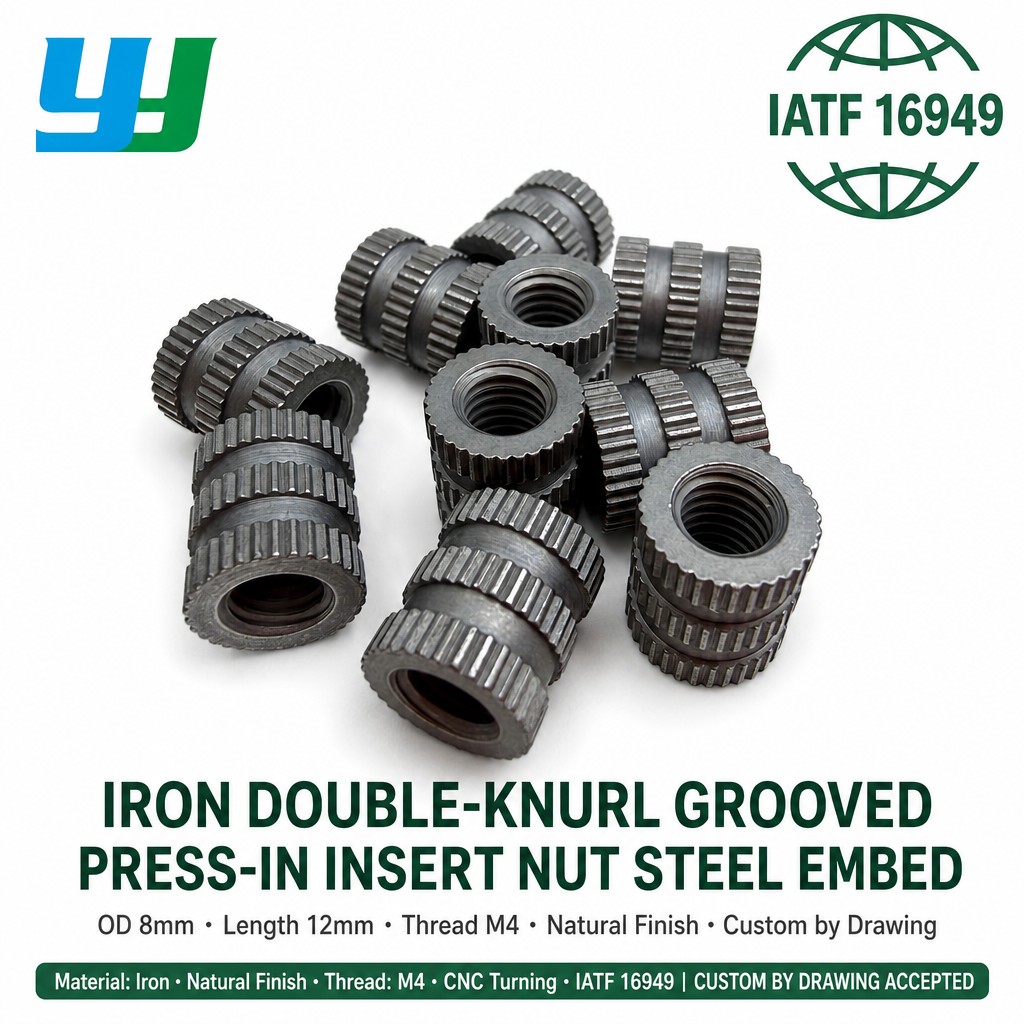

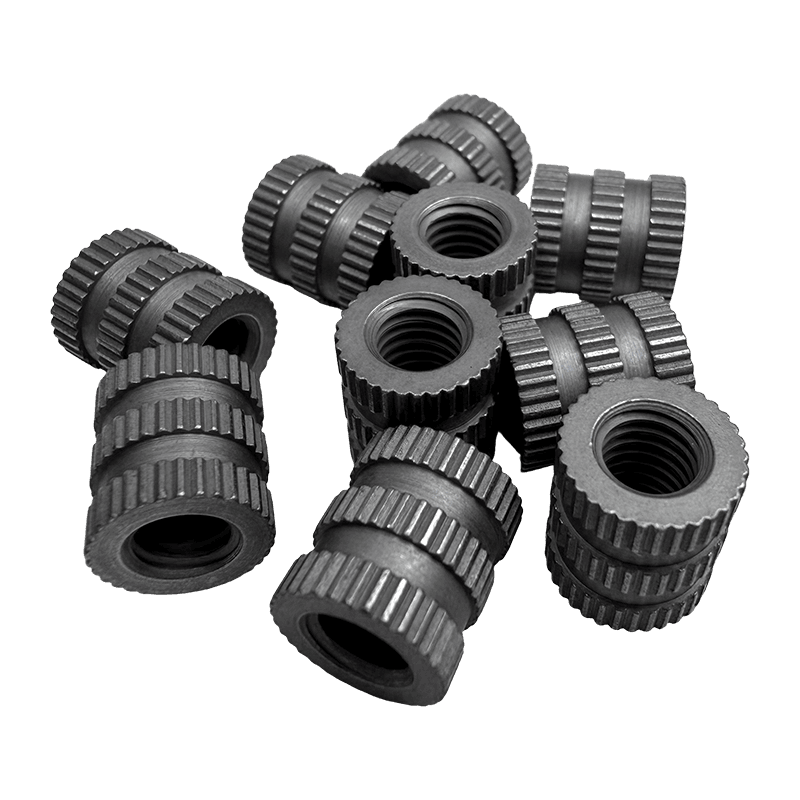

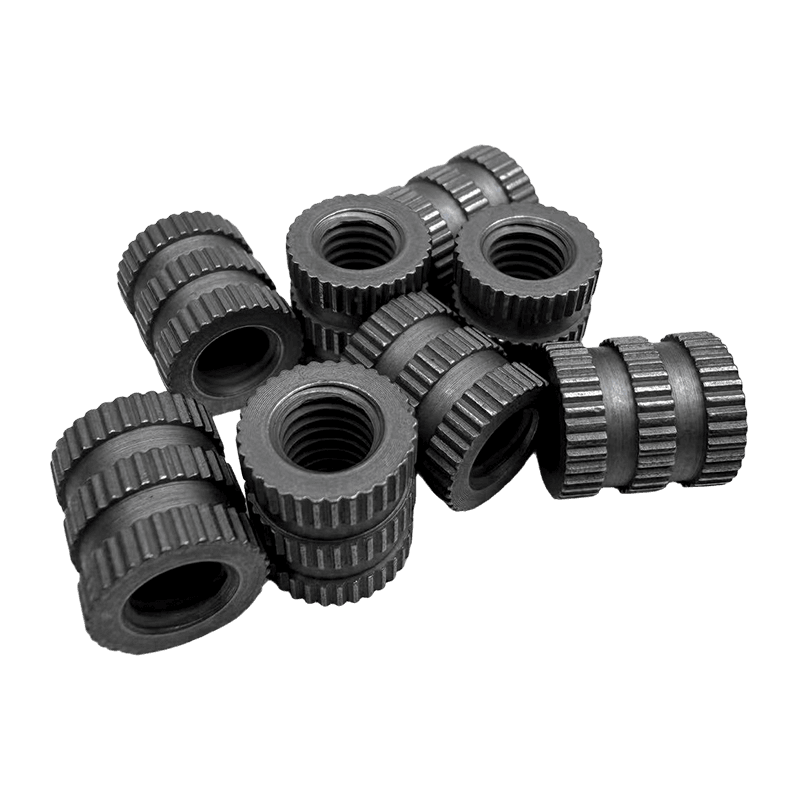

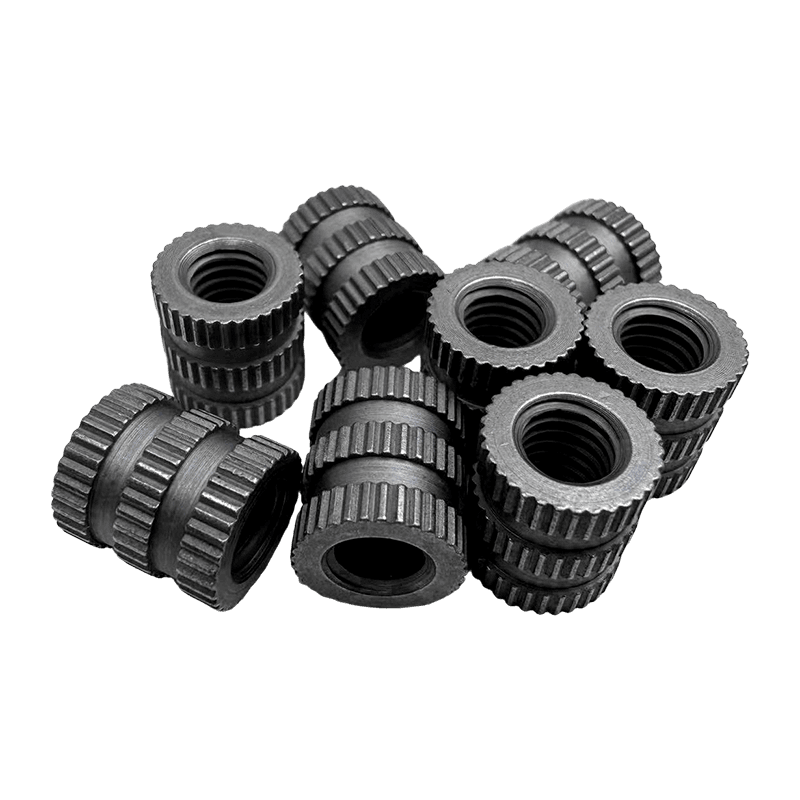

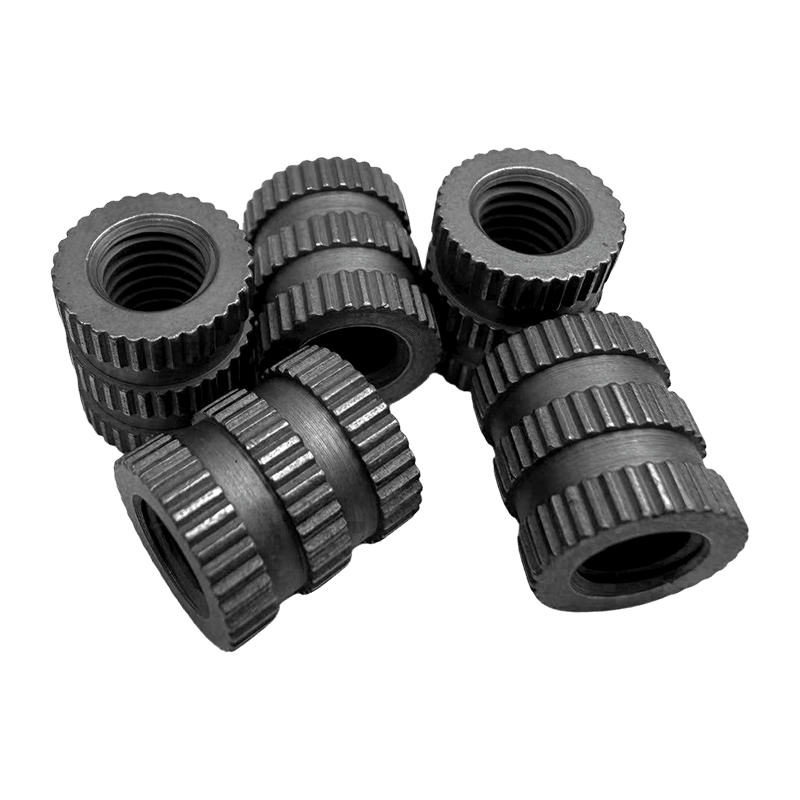

Doppelt geschnittene, gerade geknüpfte Stahlmutter mit Mittelnut

Produktspezifikationen

Teilenummer	YY00180
Material	Eisen
Oberflächenbehandlung	Natürliches Finish
Außendurchmesser	8 mm
Gesamtlänge	12 mm
Faden	M4
Prozess	Bearbeitung
Rändeltyp	Zwei Abschnitte gerader Rändelung mit einer zentralen Nut
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Teilenummer	YY00181
Material	Eisen
Oberflächenbehandlung	Natürliches Finish
Außendurchmesser	9 mm
Gesamtlänge	10 mm
Faden	M5
Prozess	Bearbeitung
Rändeltyp	Zwei Abschnitte gerader Rändelung mit einer zentralen Nut
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Teilenummer	YY00183
Material	Eisen
Oberflächenbehandlung	Natürliches Finish
Außendurchmesser	10 mm
Gesamtlänge	11 mm
Faden	M6
Prozess	Bearbeitung
Rändeltyp	Zwei Abschnitte gerader Rändelung mit einer zentralen Nut
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßige Außendurchmesser, Länge, Gewindegröße, Nutabmessungen und Rändelmuster sind auf Anfrage erhältlich, einschließlich der Herstellung anhand von Zeichnungen oder Mustern.

Kernvorteile

• Doppelt geschnittene gerade Rändelung: Zwei Rändelbänder vergrößern die Kontaktfläche mit dem Kunststoff und sorgen für separate Eingriffszonen innerhalb des Thermoplasts.
• Zentrale Nut: Die Nut trennt die beiden Rändelabschnitte und kann eine passende Funktion in das geformte Loch aufnehmen, die die Positionierung während der Installation unterstützt.
• Anti-Ausziehgeometrie: Die gerändelten Abschnitte erzeugen nach dem Formen, Heißabstecken oder Einpressen eine mechanische Verriegelung mit dem Kunststoff.
• Eisenkonstruktion: Eisen bietet mechanische Festigkeit für Anwendungen, die einem Anzugsdrehmoment und einer Belastung unterliegen.
• Natürliches Finish: Die unbehandelte Oberfläche eignet sich für Anwendungen, bei denen keine zusätzliche Beschichtung erforderlich ist und bei denen die Eigenschaften des Grundmaterials direkt genutzt werden.
• Drei Standardgrößen: Das Sortiment umfasst Innengewinde M4, M5 und M6 mit Außendurchmessern von 8 mm bis 10 mm.
• Zeichnung und musterbasierte Anpassung: Aus Kundenzeichnungen oder -mustern können nicht standardmäßige Abmessungen und Gewindekonfigurationen erstellt werden.

Produktmerkmale

• Zwei Abschnitte gerader Rändelung entlang des Körpers mit einer zentralen Nut.
• Drei Standardgrößen: 8 mm x 12 mm mit M4; 9 mm x 10 mm mit M5; 10 mm x 11 mm mit M6.
• Bearbeiteter Eisenkörper mit gleichbleibender Maßtoleranz.
• Innenmetrisches Gewinde, hergestellt in Standardteilung.
• Natürliches Finish ohne zusätzliche Oberflächenbehandlung.
• Geeignet für Einlegeformen, Heißabstecken, Pressfitting und Ultraschalleinsetzen.
• Kann nach Kundenzeichnungen oder Mustern für nicht standardmäßige Abmessungen und Nutgeometrie hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für Haushaltsgeräte
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Gehäuse für Elektrowerkzeuge und Geräte
• Telekommunikationsgeräte
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die wiederholt befestigt und demontiert werden müssen

FAQ und Lösungen

F1: Welche Funktion hat die zentrale Rille?
A: Die Nut trennt die beiden Rändelabschnitte und kann ein passendes Merkmal im geformten Loch aufnehmen. Dies unterstützt die Positionierung während der Installation und sorgt für einen definierten Übergang zwischen den beiden Rändelbändern.

F2: Wie werden diese Einsätze installiert?
A: Sie können je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Pressfitting oder Ultraschalleinstecken installiert werden. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Wie wähle ich zwischen den drei Größen aus?
A: Die Auswahl hängt von der erforderlichen Gewindegröße, der Nabenwandstärke und den Lastanforderungen ab. Die Größe 8 mm x 12 mm mit M4 passt zu kompakten Vorsprüngen; die Größe 9 mm x 10 mm mit M5 passt zu mittleren Vorsprüngen; die Größe 10 mm x 11 mm mit M6 passt zu größeren Vorsprüngen und höheren Lastanforderungen.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Teilenummer, Außendurchmesser, Gesamtlänge, Gewindegröße, Nutabmessungen, Rändelart, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Nutabmessungen und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• Eisen ohne Oberflächenbehandlung unterliegt der Oxidation; in einer trockenen Umgebung lagern und bei Bedarf einen Oberflächenschutz anwenden.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Muttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Nutabmessungen, Rändelart, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
