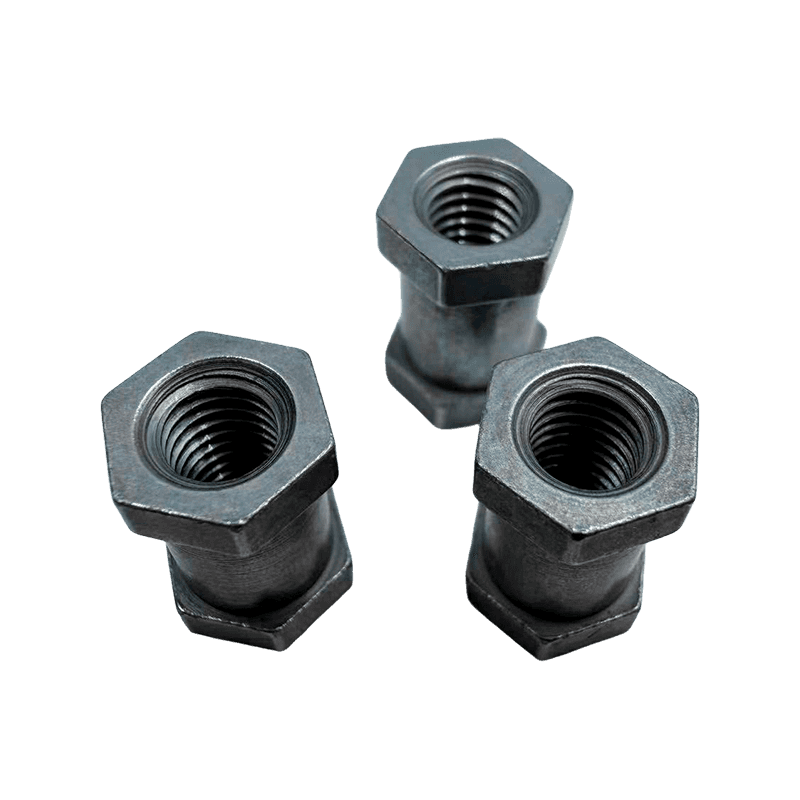

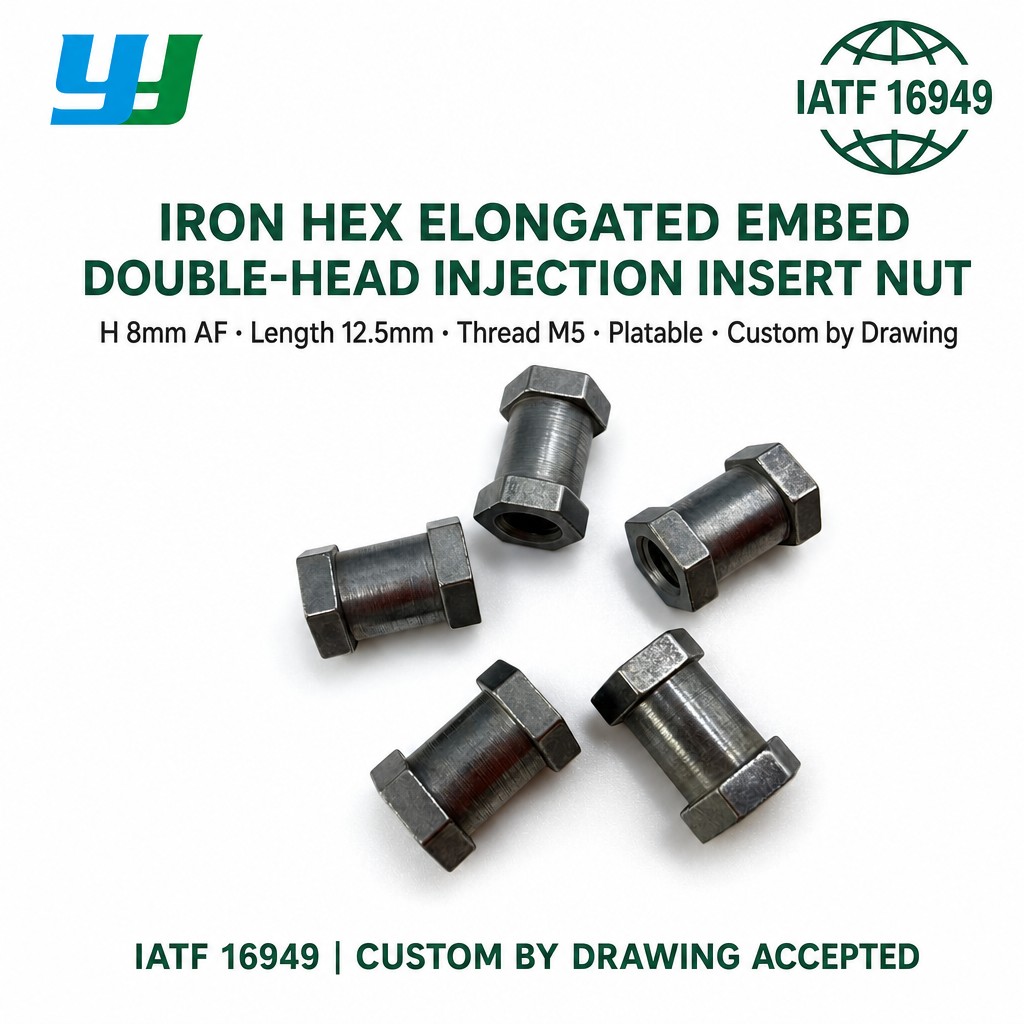

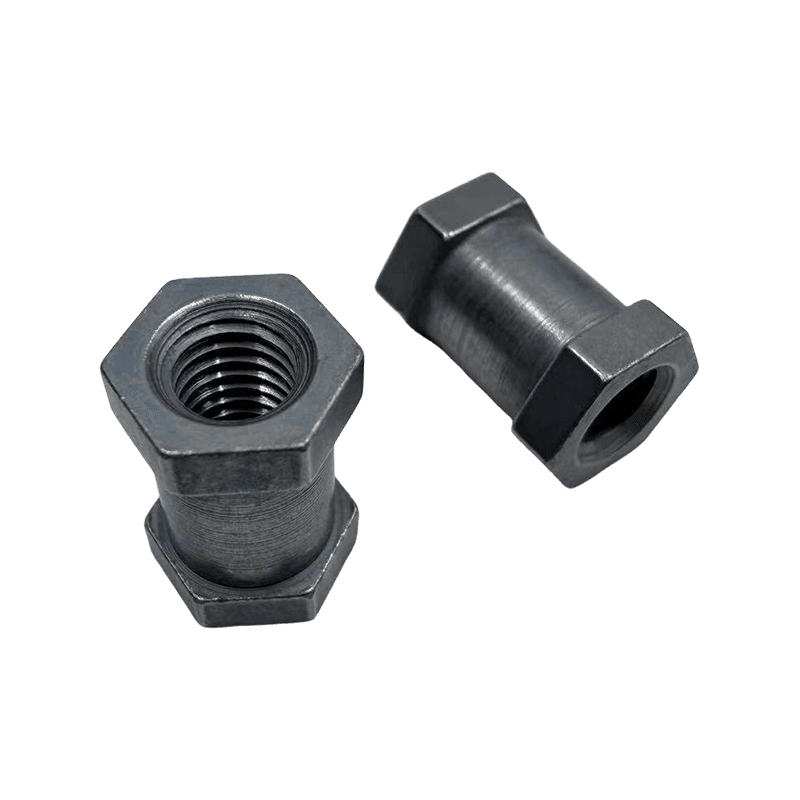

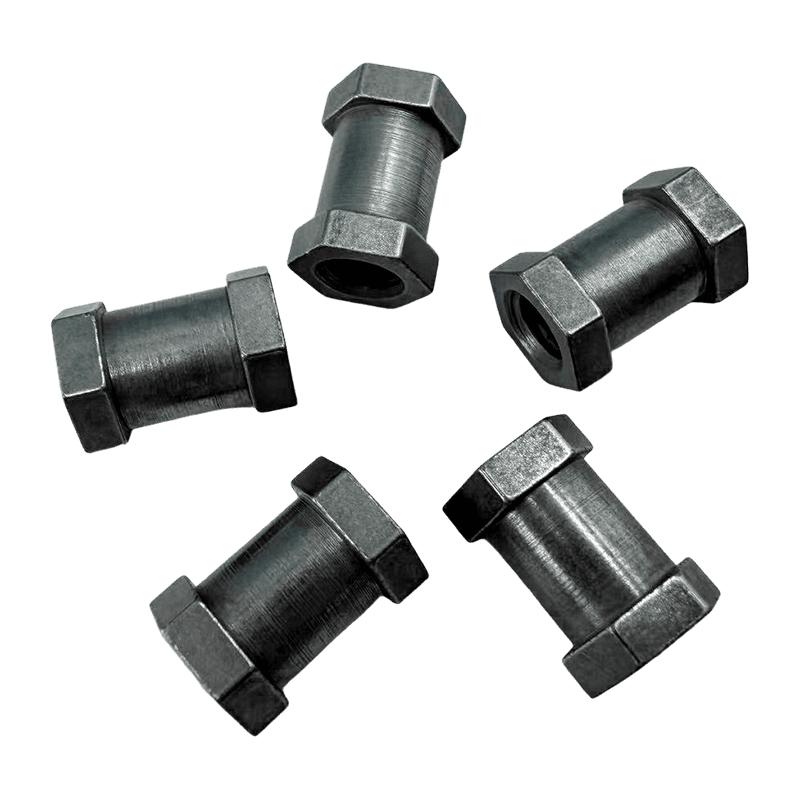

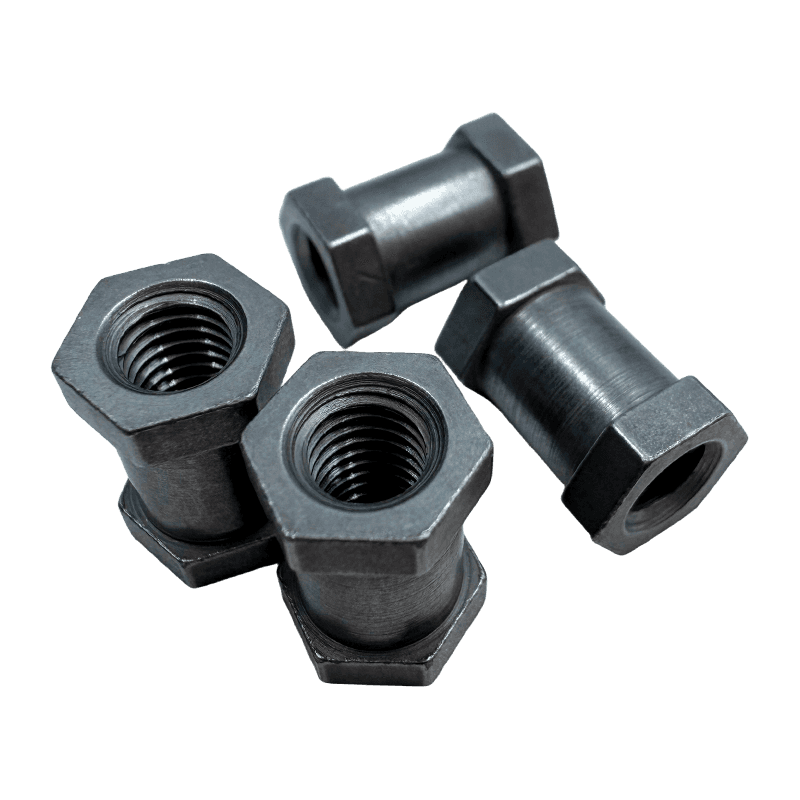

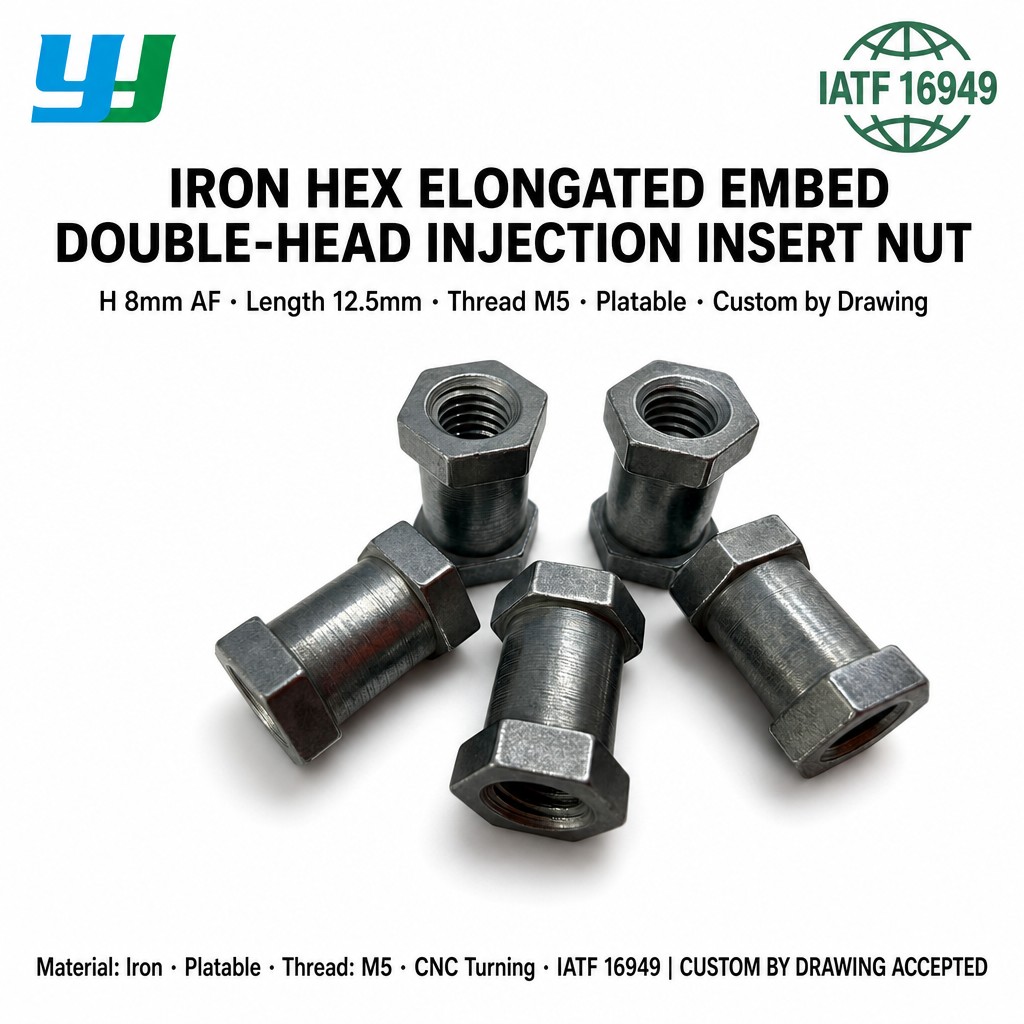

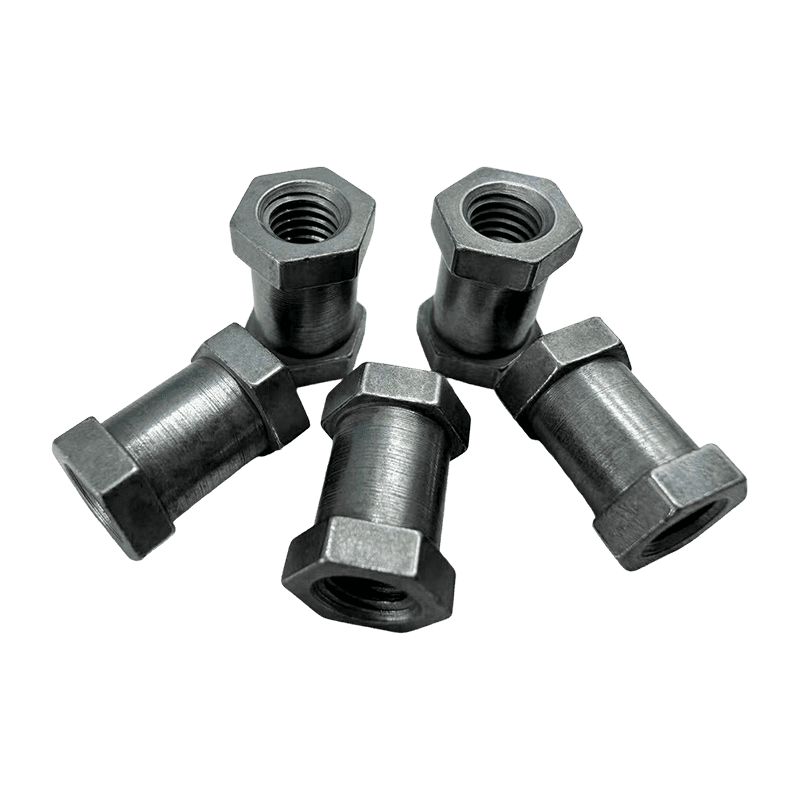

Sechskant-Verlängerungsmutter mit eingebetteter Mutter, Doppelkopf-Sechskant-Einspritzmutter

Produktspezifikationen

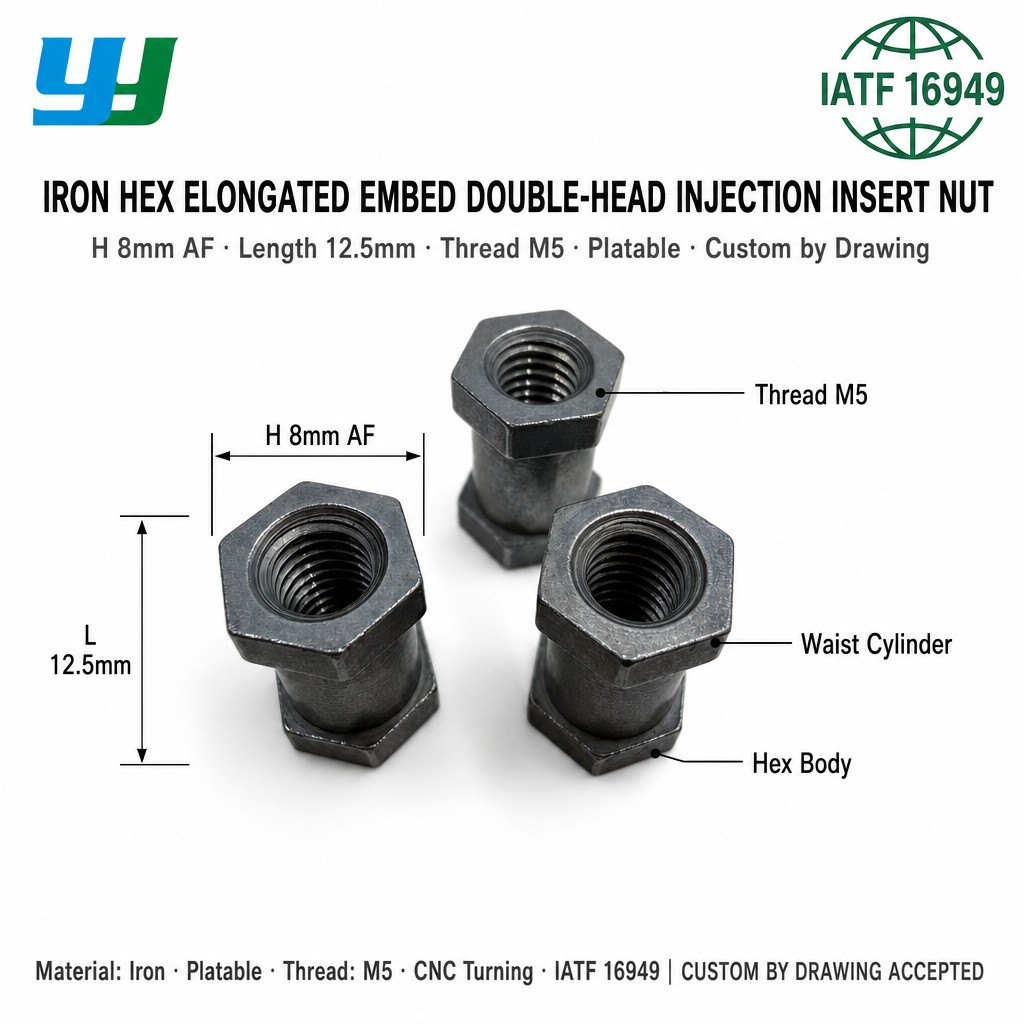

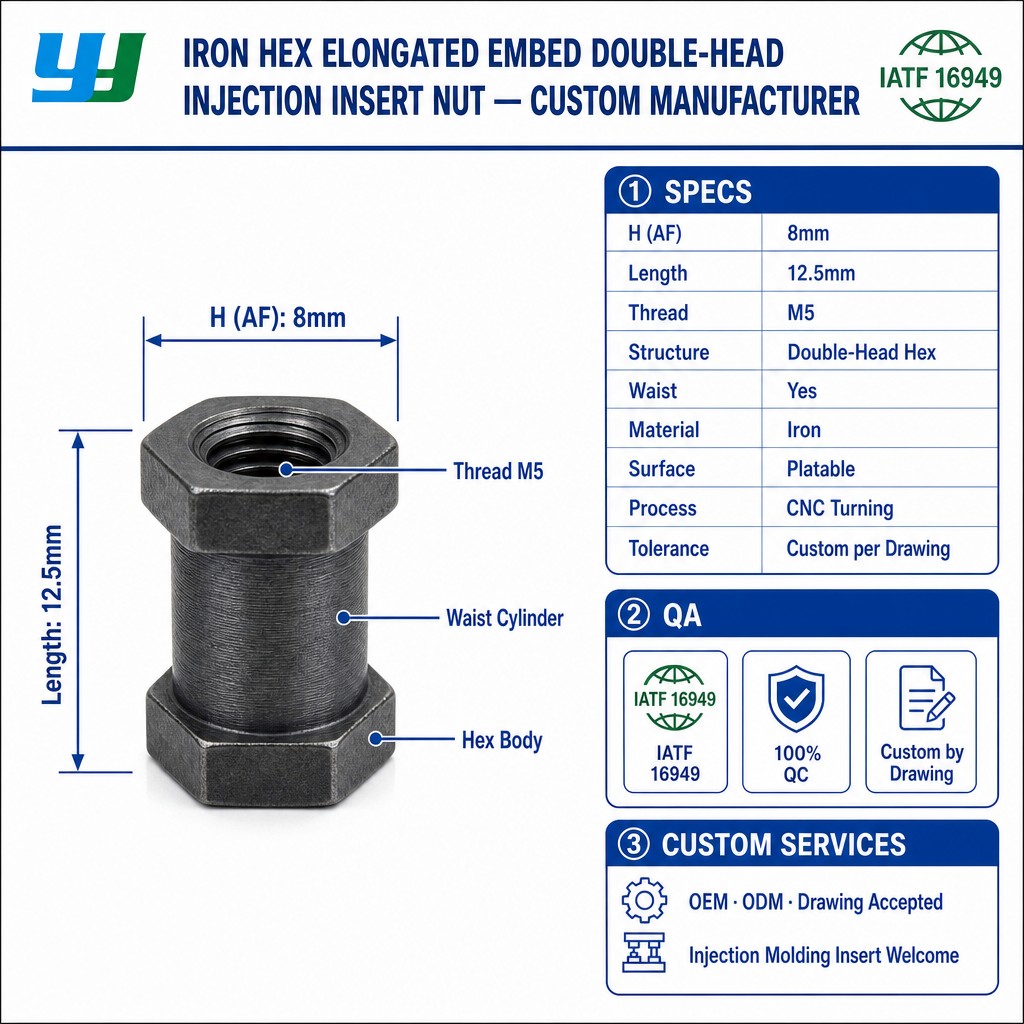

Teilenummer	YY00227
Material	Eisen
Oberflächenbehandlung	Galvanisieren verfügbar
Sechskant-Außendurchmesser	8 mm
Gesamtlänge	12,5 mm
Faden	M5
Prozess	Präzisionsbearbeitung
Gewindetyp	Innengewinde an beiden Enden
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Teilenummer	YY00168
Material	Eisen
Oberflächenbehandlung	Galvanisieren verfügbar
Sechskant-Außendurchmesser	8 mm
Gesamtlänge	9,5 mm
Faden	M5
Prozess	Präzisionsbearbeitung
Gewindetyp	Innengewinde an beiden Enden
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßige Hex-Größe, Länge, Thread-Größe und Thread-Konfiguration sind auf Anfrage verfügbar.

Kernvorteile

• Sechskantkörper: Das Sechskantprofil ermöglicht das Halten der Mutter mit einem Standardschlüssel während der Installation und unterstützt den Drehwiderstand im Kunststoff nach dem Formen oder Pressen.
• Doppelseitiges Innengewinde: Innengewinde an beiden Enden ermöglichen das Einsetzen von Befestigungselementen von beiden Seiten des Einsatzes, was zu Durchgangsverbindungslayouts in Kunststoffteilen passt.
• Eisenkonstruktion: Eisen bietet mechanische Festigkeit für Anwendungen, die einem Anzugsdrehmoment und einer Belastung unterliegen.
• Galvanisierungsoption: Die Oberfläche kann galvanisiert werden, um bei Bedarf durch die Betriebsumgebung Korrosionsschutz zu bieten.
• Präzisionsbearbeitung: Der Bearbeitungsprozess weist eine gleichbleibende Maßtoleranz hinsichtlich Sechskantgröße, Länge und Gewinde auf.
• Zwei Längenoptionen: Die Längen 12,5 mm und 9,5 mm decken unterschiedliche Nabentiefen und Abstandsanforderungen ab.
• M5-Innengewinde: Passt zu Befestigungselementen, die in mittelgroßen Gehäusen und Kunststoffteilen verwendet werden.

Produktmerkmale

• Sechseckiger Körper mit Innengewinde an beiden Enden.
• Zwei Standardlängen: 12,5 mm und 9,5 mm.
• Sechskantaußendurchmesser von 8 mm.
• Internes metrisches M5-Gewinde, hergestellt in Standardteilung.
• Bearbeiteter Eisenkörper mit gleichbleibender Maßtoleranz.
• Galvanisieren als Option zur Oberflächenbehandlung verfügbar.
• Geeignet für Einlegeformen, Heißabstecken, Pressfitting und Ultraschalleinsetzen.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Gewindekonfigurationen hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für Haushaltsgeräte
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Gehäuse für Elektrowerkzeuge und Geräte
• Telekommunikationsgeräte
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die eine Befestigung von beiden Seiten erfordern

FAQ und Lösungen

F1: Was ist der Zweck des doppelseitigen Innengewindes?
A: Innengewinde an beiden Enden ermöglichen das Einsetzen von Befestigungselementen von beiden Seiten des Einsatzes. Dies eignet sich für Durchgangsverbindungslayouts, bei denen Komponenten auf beiden Seiten eines Kunststoffteils befestigt sind.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Pressfitting oder Ultraschalleinstecken erfolgen. Der Sechskantkörper ermöglicht es, die Mutter während der Installation mit einem Schraubenschlüssel zu halten.

F3: Welche Länge sollte ausgewählt werden?
A: Die Länge von 9,5 mm passt zu flacheren Vorsprüngen und kompakten Baugruppen, während die Länge von 12,5 mm zu tieferen Vorsprüngen passt und zusätzlichen Gewindeeingriff und -abstand bietet. Die Auswahl hängt von der Nabentiefe und der erforderlichen Gewindetiefe an jedem Ende ab.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Teilenummer, Sechskantaußendurchmesser, Gesamtlänge, Gewindegröße, Gewindekonfiguration, Material, Oberflächenbehandlung, Menge und etwaige Zeichnungs- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Sechskantgröße und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• Vermeiden Sie ein übermäßiges Anzugsdrehmoment, das das Innengewinde oder den Kunststoffvorsprung beschädigen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen, wenn der Einsatz ohne Beschichtung geliefert wird.
• Überprüfen Sie vor der Montage die Gewindekompatibilität an beiden Enden mit den passenden Schrauben.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Muttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Sechskantgröße, Länge, Gewindegröße, Gewindekonfiguration, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
