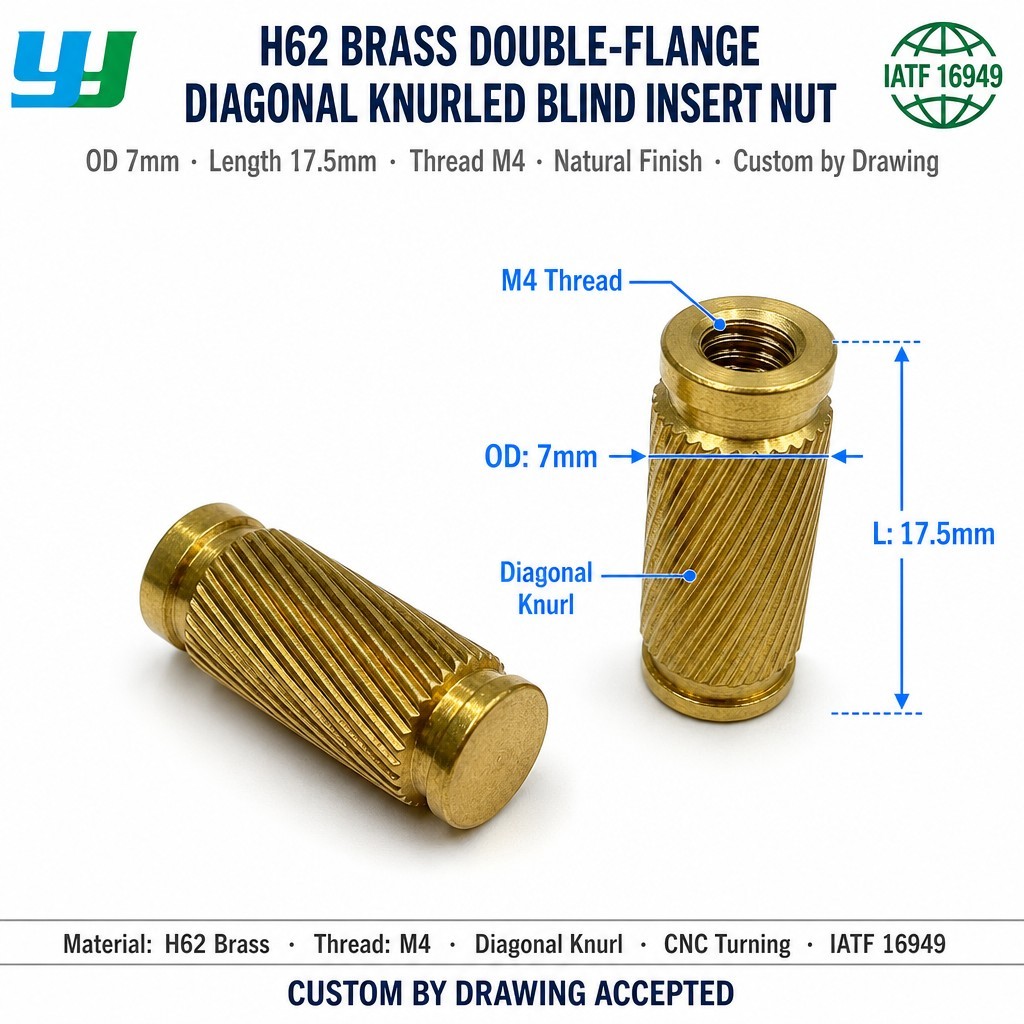

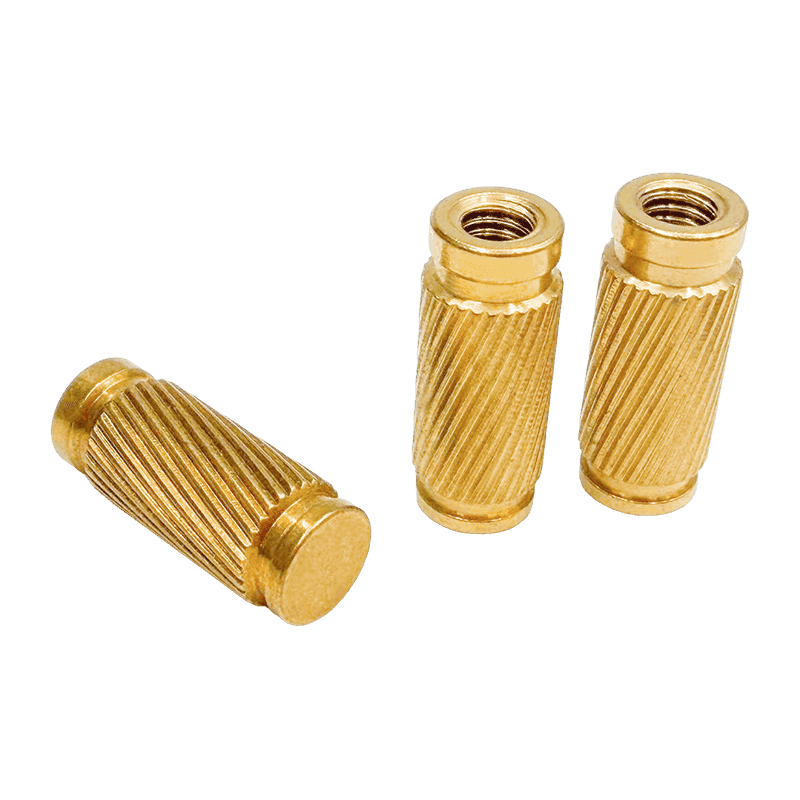

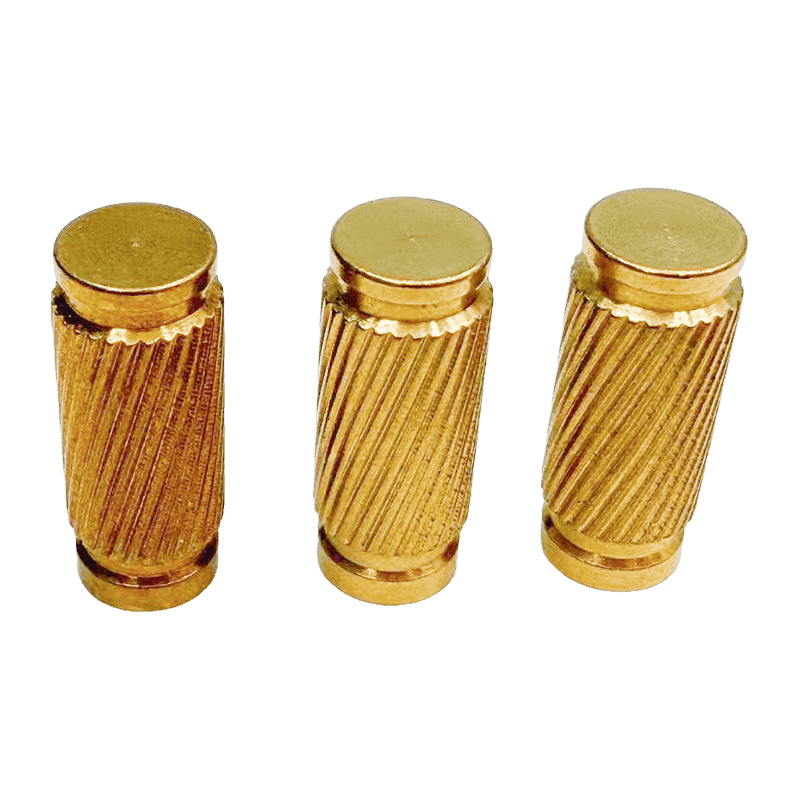

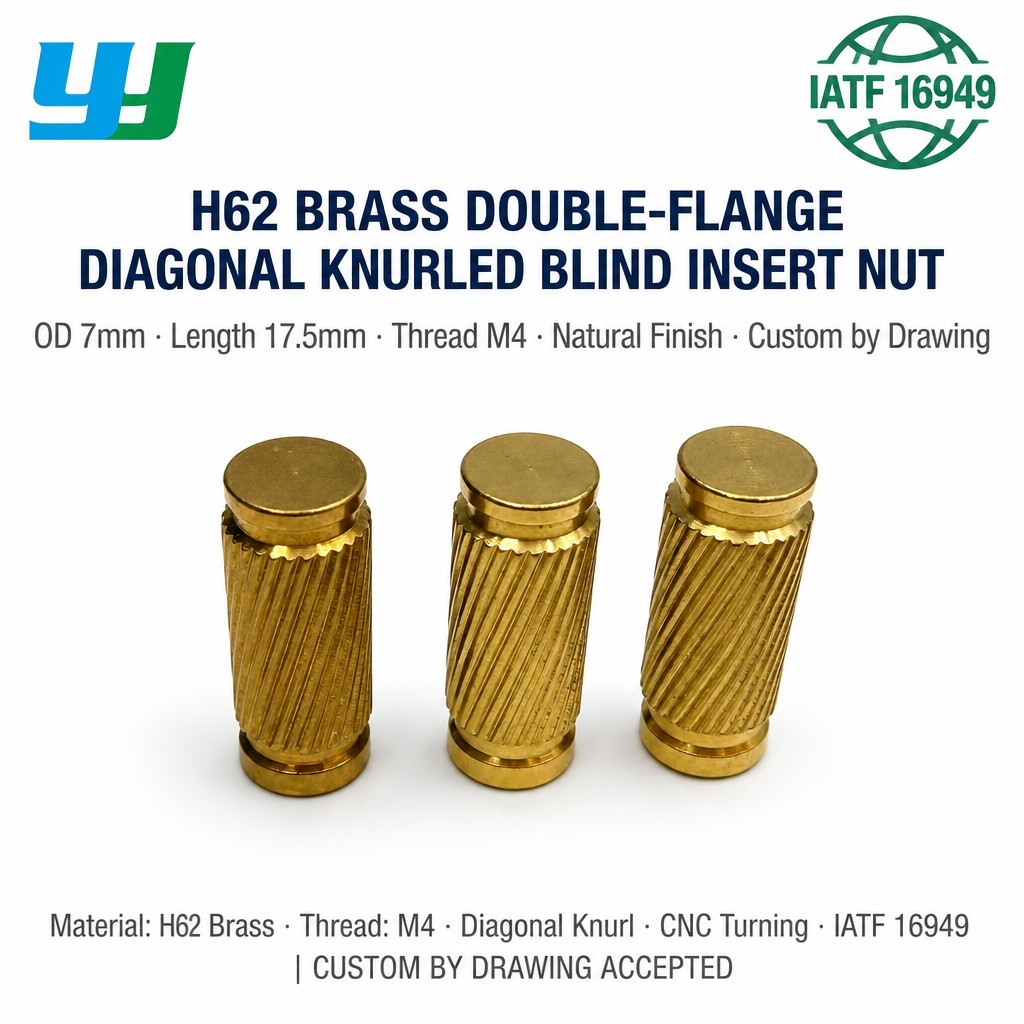

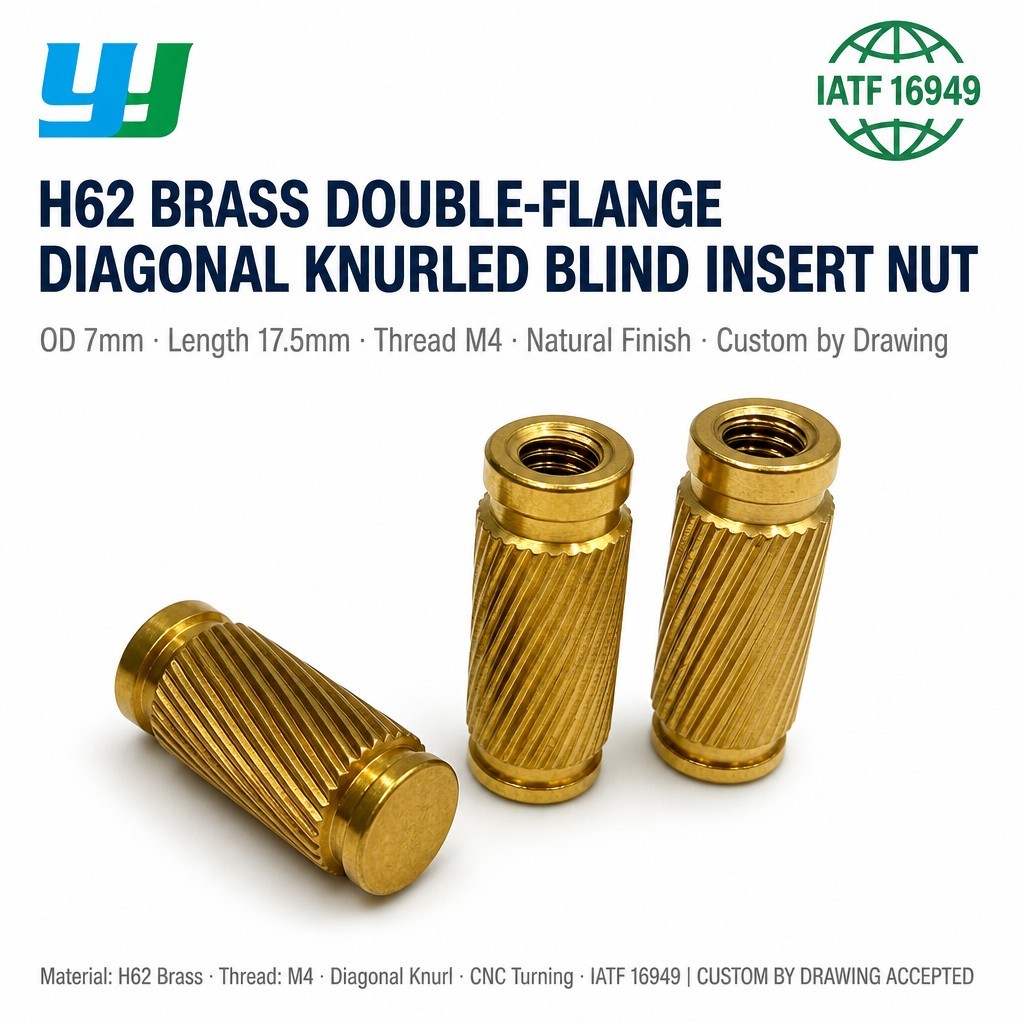

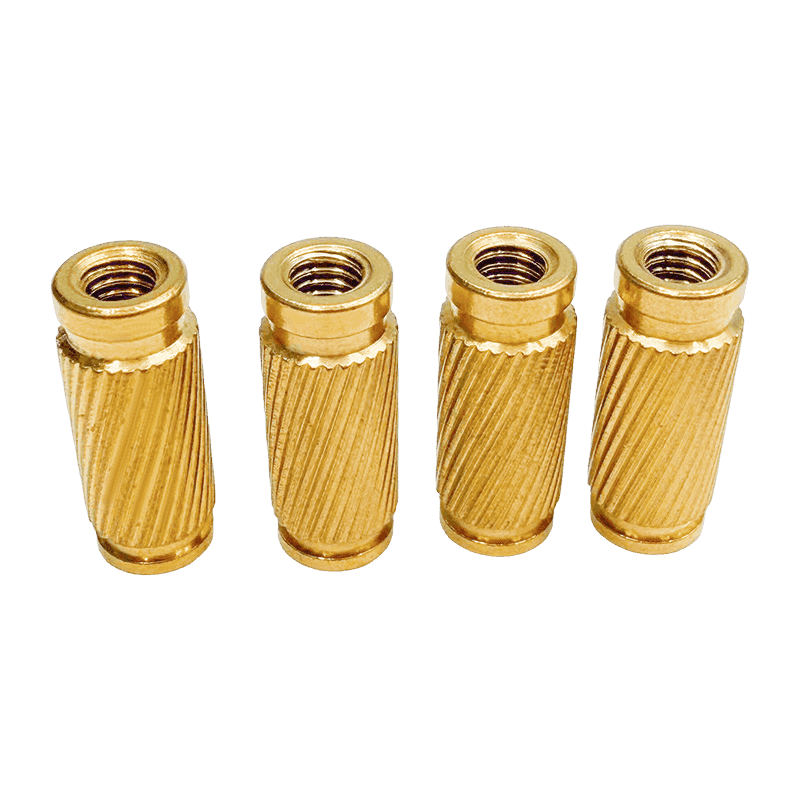

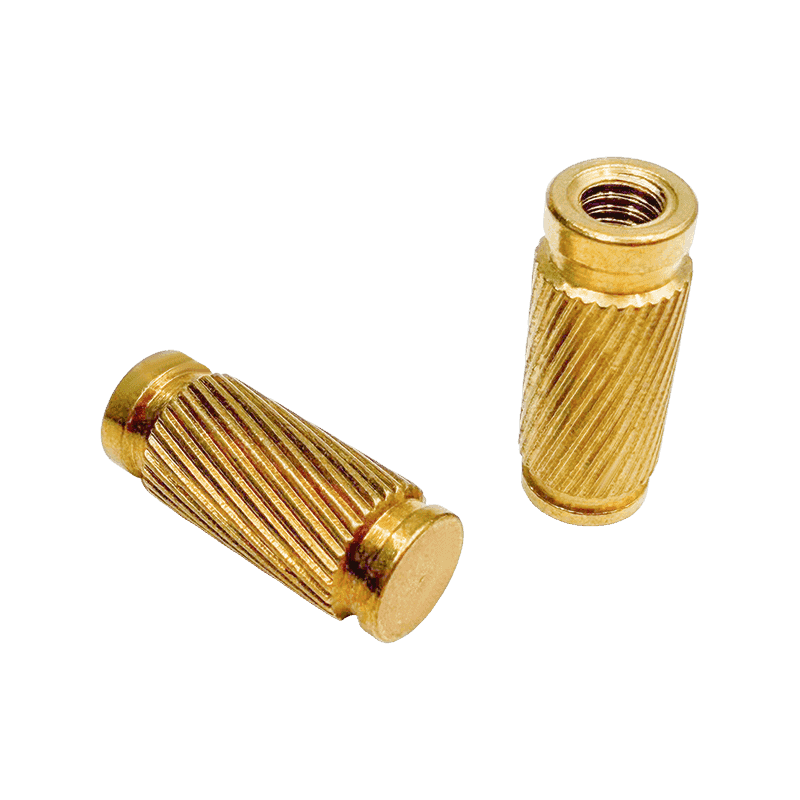

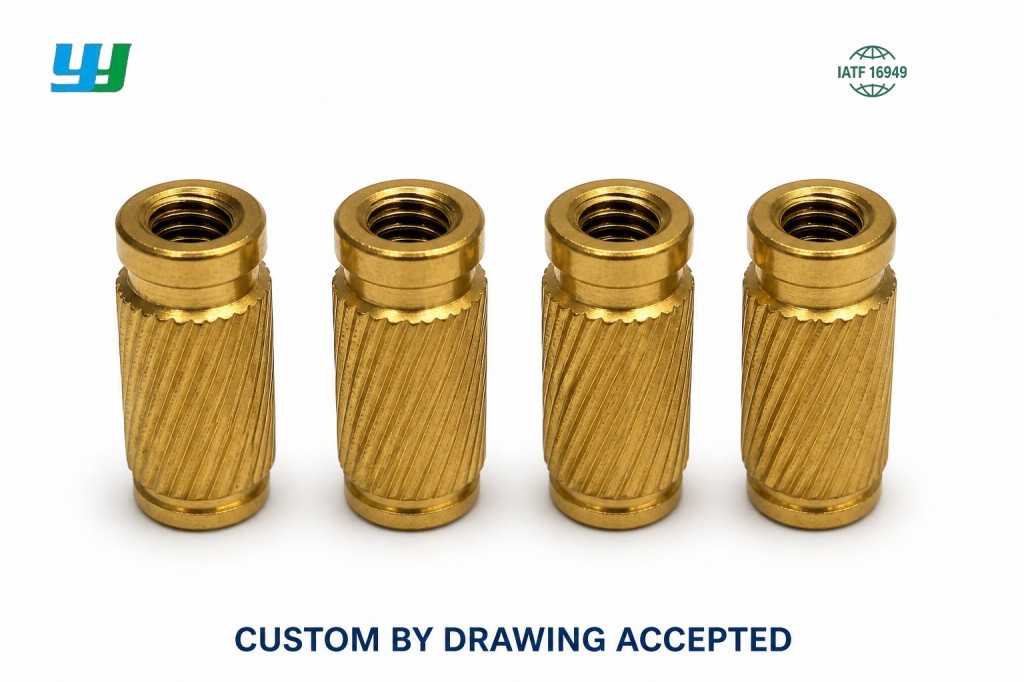

Eingebettete Mutter aus Messing mit Doppelflansch und diagonaler Rändelung, Blindlochtyp

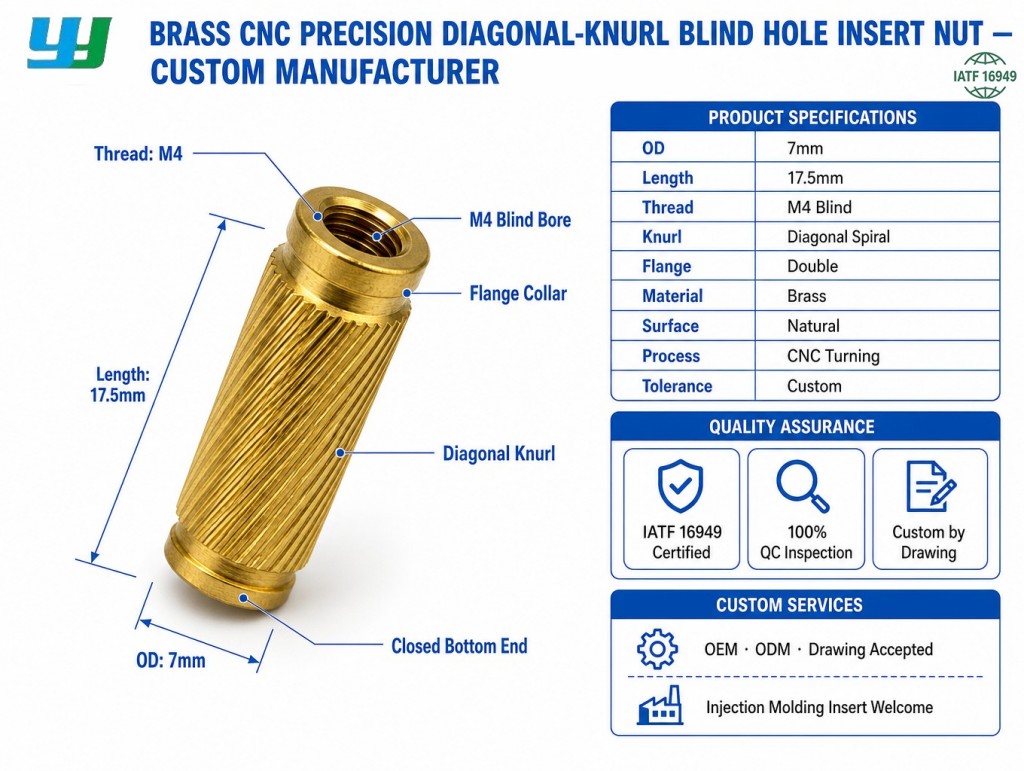

Produktspezifikationen

Material	Messing
Oberflächenbehandlung	Natürliches Finish, Reinigung
Außendurchmesser	7 mm
Gesamtlänge	17,5 mm
Faden	M4
Prozess	CNC-Drehen
Kopftyp	Doppelflansch, mit diagonaler Rändelung am Körper
Gewindetyp	Sackloch, Innengewinde
Preis	Bitte kontaktieren Sie uns für aktuelle Preise.
Anpassung	Nicht standardmäßiger Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen und Rändelmuster sind auf Anfrage erhältlich.

Kernvorteile

• Doppelflansch: Zwei Flansche bieten Lagerflächen an getrennten Positionen entlang der Karosserie und können an passenden Merkmalen in einem geformten Vorsprung oder einer geformten Platte anliegen.
• Diagonale Rändelung: Das abgewinkelte Rändelmuster greift sowohl in Dreh- als auch in Axialrichtung in den Kunststoff ein und unterstützt Drehmoment und Auszugswiderstand.
• Blindlochgewinde: Das geschlossene Innengewinde begrenzt die Schraubentiefe und verhindert ein Durchgehen, was zu Abstands- und Stützfunktionen passt.
• Anti-Auszieh-Geometrie: Der gerändelte Körper erzeugt nach dem Formen oder Heißabstecken eine mechanische Verriegelung mit dem Kunststoff.
• Messingkonstruktion: Messing bietet Wärmeleitfähigkeit und Korrosionsbeständigkeit in typischen Innenräumen und ist mit gängigen Form- und Wärmeabsteckprozessen kompatibel.
• Natürliches Finish mit Reinigung: Die Reinigungsbehandlung entfernt Bearbeitungsrückstände und das natürliche Finish eignet sich für Anwendungen, bei denen keine zusätzliche Beschichtung erforderlich ist.
• Erweiterte Länge: Die Gesamtlänge von 17,5 mm passt zu tieferen Vorsprüngen und sorgt für eine längere Gewindeeingreiftiefe.
• M4-Innengewinde: Passt zu Befestigungselementen, die in mittelgroßen Gehäusen und Präzisionsteilen aus Kunststoff verwendet werden.

Produktmerkmale

• Doppelflansch mit diagonaler Rändelung entlang der Karosserie.
• Blindloch-Innengewinde mit geschlossenem Ende.
• Karosserie aus bearbeitetem Messing mit gleichbleibender Maßtoleranz.
• Internes metrisches M4-Gewinde, hergestellt in Standardteilung.
• Außendurchmesser von 7 mm und Gesamtlänge von 17,5 mm.
• Natürliches Finish mit Reinigungsbehandlung.
• Geeignet für Einlegeformen, Heißabstecken, Ultraschalleinführen und Pressfit.
• Kann nach Kundenzeichnungen für nicht standardmäßige Abmessungen und Flanschgeometrie hergestellt werden.

Anwendungen

• Gehäuse und Gehäuse für Unterhaltungselektronik
• Kunststoffkomponenten für Haushaltsgeräte
• Kunststoffkomponenten für den Fahrzeuginnenraum
• Industrielle Bedienfelder und Instrumentengehäuse
• Kunststoffgehäuse für medizinische Geräte
• Telekommunikationsgeräte
• Prototypen und Formbaugruppen mit geringem Volumen
• Thermoplastische Teile, die einen Abstand und eine definierte Gewindetiefe erfordern

FAQ und Lösungen

F1: Welche Funktion hat der Doppelflansch?
A: Zwei Flansche stellen Lagerflächen an getrennten Positionen entlang der Karosserie bereit. Sie können an passenden Merkmalen in einem geformten Vorsprung anliegen und die Positionierung und Lastverteilung während der Installation und des Anziehens unterstützen.

F2: Wie wird dieser Einsatz installiert?
A: Die Installation kann je nach Kunststoffart und Wandstärke durch Einlegeformen, Heißabstecken, Ultraschalleinstecken oder Presspassung erfolgen. Bei Thermoplasten wird üblicherweise eine Wärmeabsteckung verwendet, da der geschmolzene Kunststoff in die Rändelung fließt und sich um sie herum zurücksetzt.

F3: Welche Funktion hat das Sacklochgewinde?
A: Das geschlossene Innengewinde begrenzt die Schraubentiefe und verhindert, dass die Schraube durch den Einsatz hindurchgeht. Dies eignet sich für Abstands- und Unterstützungsfunktionen, bei denen eine definierte Gewindetiefe erforderlich ist.

F4: Welche Informationen werden für ein individuelles Angebot benötigt?
A: Bitte geben Sie Außendurchmesser, Gesamtlänge, Gewindegröße, Flanschdurchmesser und -dicke, Rändelart, Sacklochtiefe, Material, Oberflächenbehandlung, Menge und etwaige Zieh- oder Toleranzanforderungen an.

Vorsichtsmaßnahmen

• Bestätigen Sie vor der Installation den Durchmesser des geformten Lochs, die Flanschabmessungen und die Dicke der Nabenwand.
• Verwenden Sie die für das jeweilige Kunststoffmaterial empfohlenen Installationsparameter.
• Vermeiden Sie übermäßige Hitze beim Hitzestaken, da sich der umgebende Kunststoff verformen kann.
• In einer trockenen Umgebung lagern, um die Oberflächenoxidation zu begrenzen.
• Überprüfen Sie vor der Montage die Gewindekompatibilität mit der Gegenschraube.
• Testen Sie bei Anwendungen mit hohem Drehmoment den Einsatz im eigentlichen Kunststoff, um die Leistung zu bestätigen.

Anpassung und Bestellung

Nicht standardmäßige eingebettete Messingmuttern können nach Kundenzeichnungen oder Mustern hergestellt werden. Zu den Anpassungsoptionen gehören Außendurchmesser, Länge, Gewindegröße, Flanschabmessungen, Rändeltyp, Sacklochtiefe, Material, Oberflächenbehandlung und Fase. Bitte kontaktieren Sie uns mit Ihren Spezifikationen und Bewerbungsdetails für ein Angebot.
